3.5.2 OF5 L - Schéma hydraulique
Le schéma hydraulique du groupe de filtration OF5 L est le sui-
vant :

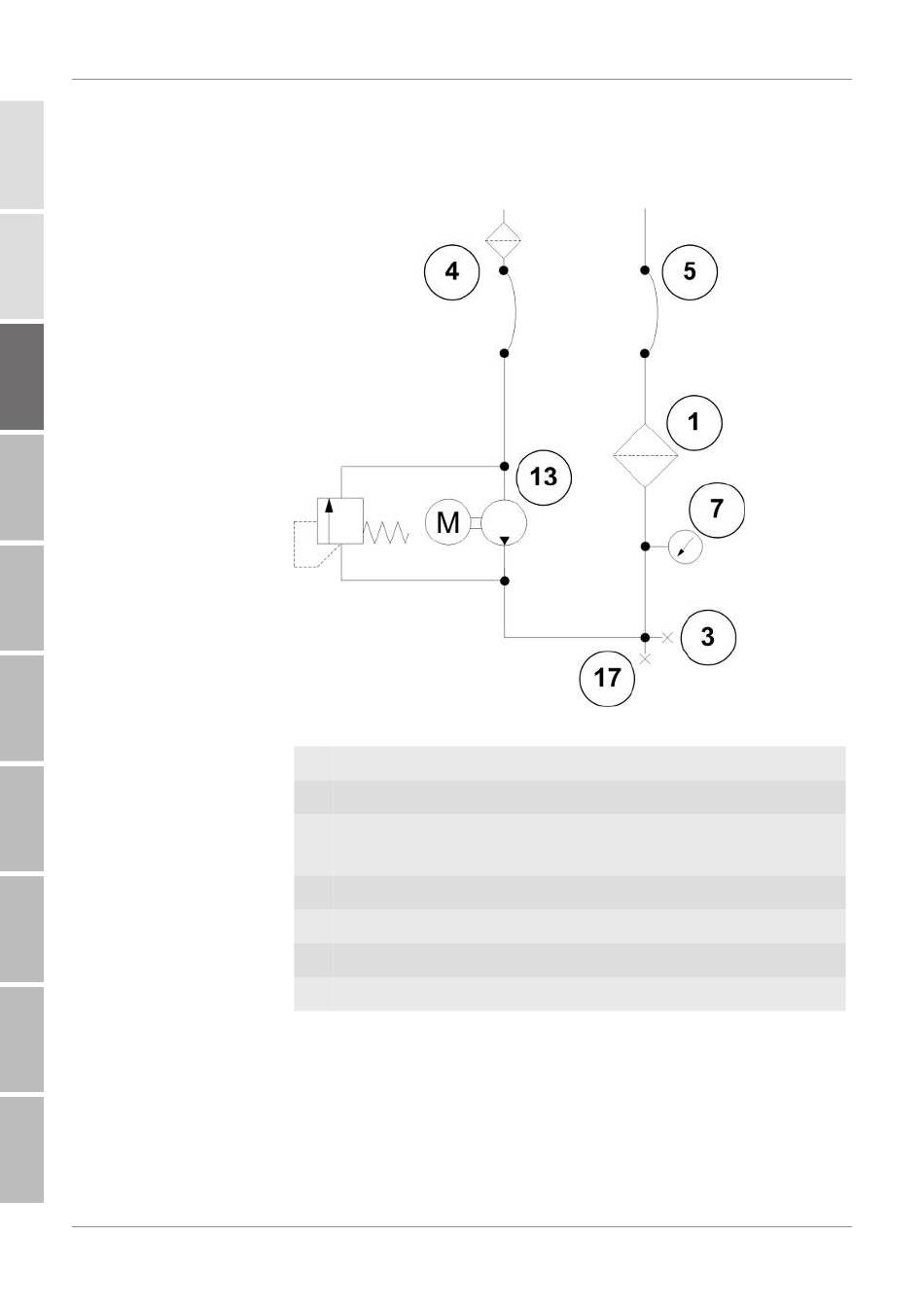

Fig. 7: Circuit hydraulique OF5 L
1 corps du filtre
3 Vis de vidange du corps du filtre
4 Flexible d'aspiration avec lance et cré-
pine d'aspiration
5 Flexible refoulement avec lance
7 Indicateur de pression dynamique
13 Groupe moto-pompe
17 Vis de purge sur le corps du filtre
