Montage sur une récolteuse­hacheuse
CLAAS
Unité de récolte rotative avec châssis inclinable

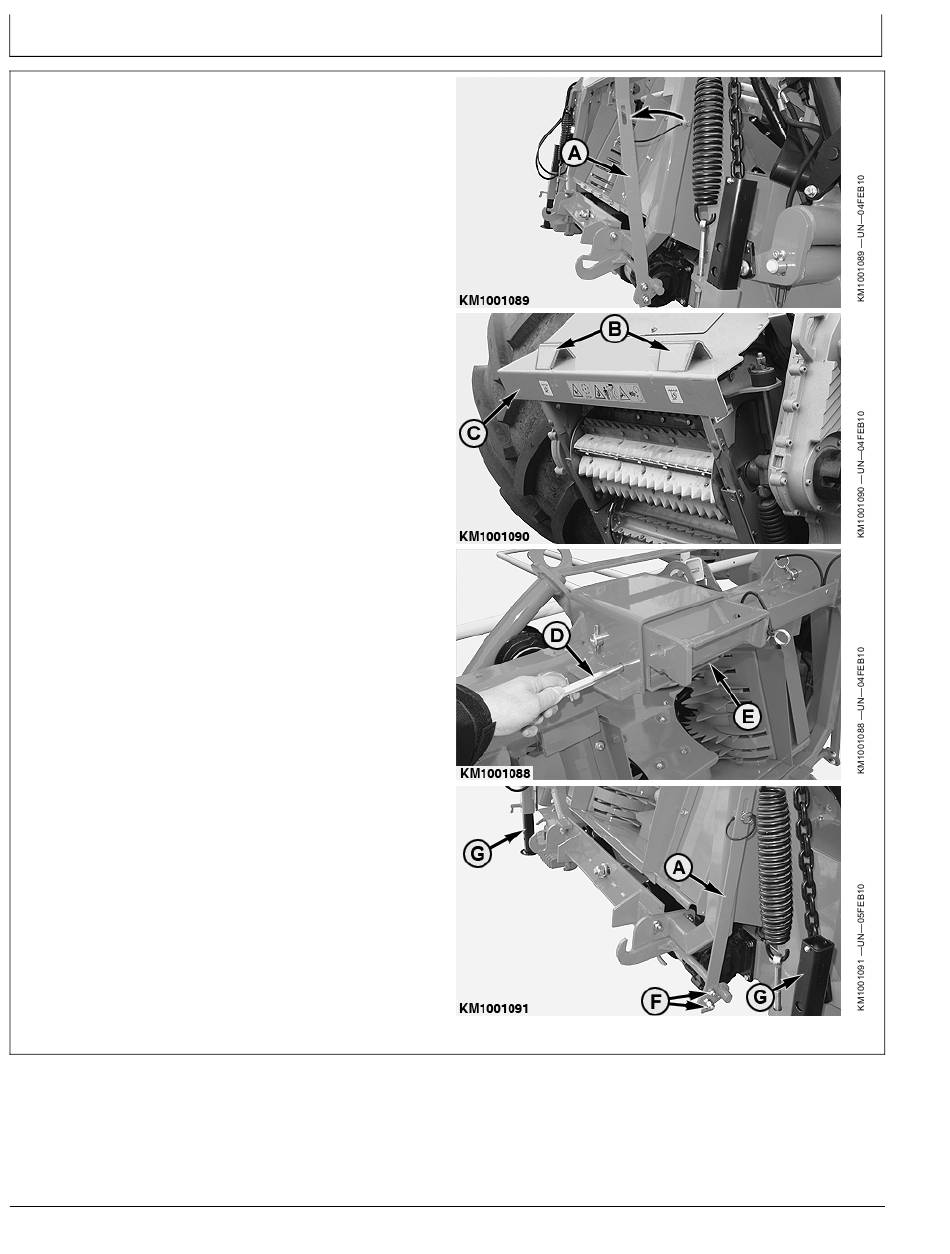

1. Déverrouiller le levier (A).
2. Conduire la récolteuse­hacheuse à proximité du
châssis de l'unité de récolte rotative jusqu'à ce que les
pattes de fixation (B) dépassent dans les supports de
fixation (E) du châssis de montage.
3. Enlever les axes (D) des deux côtés.
4. Lever le garant avant (C) jusqu'à ce que les pattes de
fixation (B) de l'unité de récolte rotative se trouvent
dans les supports de fixation (E).
5. Verrouiller l'unité de récolte rotative:
Verrouiller le point d'attache supérieur en montant
l'axe (D).
Verrouiller le point d'attache inférieur en engageant
le levier (A).
6. Verrouiller les béquilles (G) dans leur position la plus
haute.
Réglage du levier (A) (uniquement pour l'utilisation
initiale):
•
Desserrer les vis (F).
•
Régler le levier (A) de manière à ce qu'il puisse être
immobilisé.
•
Resserrer les vis (F).
IMPORTANT: Immobiliser le levier (A) et l'axe (D)
avec la goupille élastique.
A—Levier
B—Pattes de fixation
C—Garant avant
D—Axe
Montage sur une récolteuse­hacheuse CLAAS
E—Support de fixation
F— Vis
G—Béquilles
