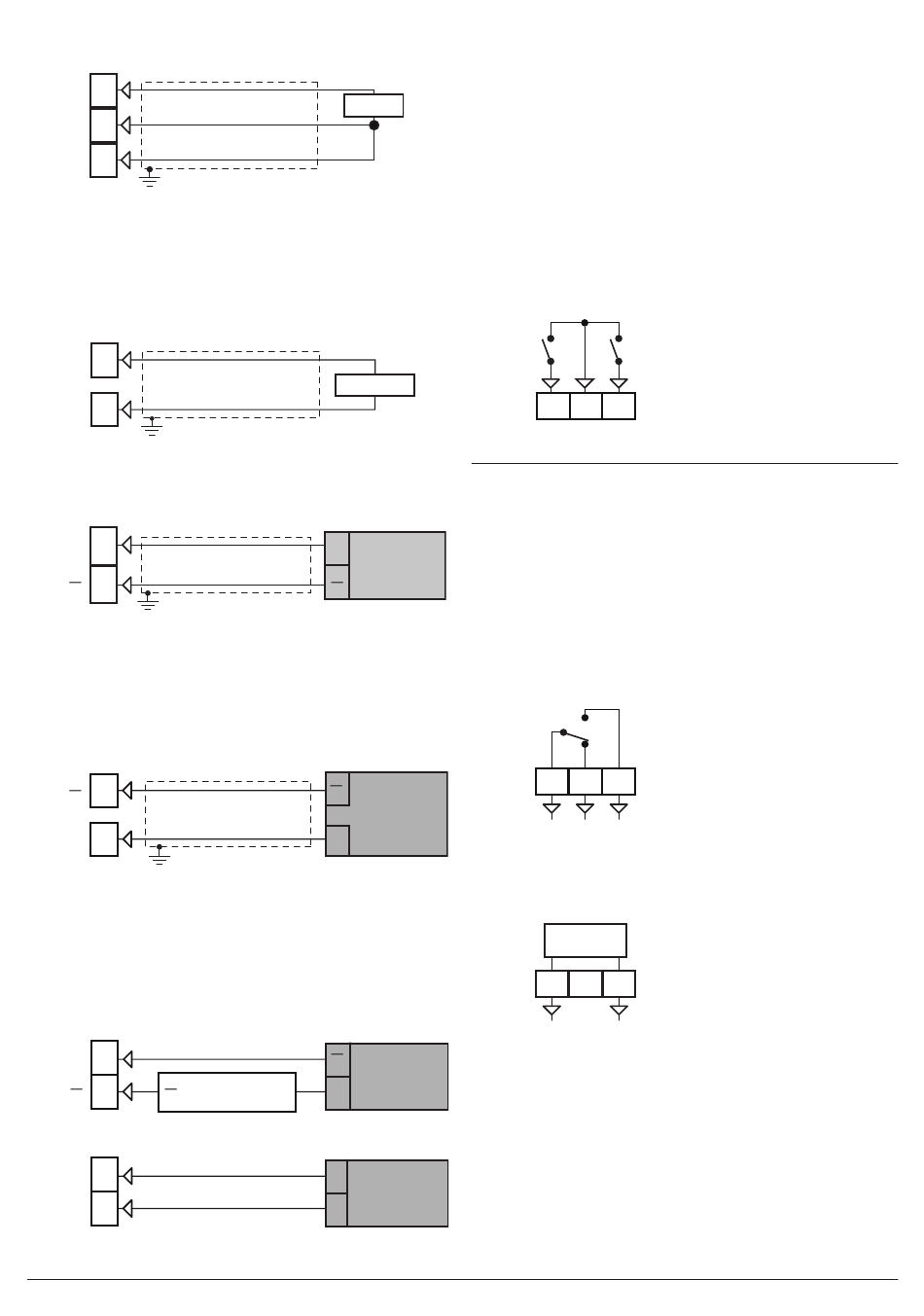

2.2.3
Entrée RTD (Pt 100)
1
2
3
Circuit d'entrée: Injection de courant(135 µA).
Résistance de ligne: Compensation automatique jusqu'à
20Ω/fil avec erreur maximale de ±0.1% de l'échelle d'entrée.
Calibration: Selon EN 60751/A2.
Note: La résistance des 3 fils doit être identique.
2.2.4
Entrée pour thermisteurs
1
3
Résistance de ligne: Non compensée.
Circuit d'entrée 1000: Injection de courant (15 µA).
2.2.5
Entrée pour signaux linéaires (V et mV)
+
1
2
Impédance d'entrée > 1 MΩ.
Précision: ±0.5% de l'ampleur du champ d'entrée
(±1 chiffre @ 25°C).
2.2.6
Entrée pour signaux linéaires (mA)
Entrée 0/4... 20 mA pour transmetteurs passifs avec
alimentation transmetteur interne
1
+
4
Impédance d'entrée: < 51Ω.
Précision: ±0.5% de l'ampleur du champ d'entrée
(±1 chiffre @ 25°C).
Protection: PAS protégé du court circuit.
Alimentation auxiliaire interne: 10 VDC (±10%), 20 mA max..
Entrée 0/4... 20 mA pour transmetteur passif avec
alimentation transmetteur externe
+
1
Alimentation
2
Entrée 0/4... 20 mA pour transmetteur actif
+
1
_
2
RTD
PTC/NTC
+
mV
Transmetteur
à 2 fils
4... 20 mA
+
Transmetteur
+
+
0/4...20 mA
externe
+
Transmetteur
-
0/4...20 mA
Ascon Tecnologic - Ligne K32 - Manuel d'utilisation - Vr. 9.0 PAG. 2
2.2.7
Entrées Logiques
Notes de sécurité:
– Ne pas câbler les câbles des entrées logiques avec les
câbles de puissance.;
– Utiliser des contacts externes en mesure de travailler avec
0.5 mA, 5 V DC;
– L'instrument nécessite d'au moins 150 ms pour reconnaître
la variation d'état du contact;
– Les entrées logiques NE sont PAS isolées de l'entrée de
mesure. Le contact externe doit assurer un isolement double
ou renforcé entre l'entrée logique et la ligne de puissance.
Entrées logiques 1 et 2
1
5
2.3 Sorties
Notes de sécurité
– Pour éviter chocs électriques, connecter l'alimentation
après avoir effectué toutes les autres connexions;
– Pour les connexions d'alimentation utiliser des câbles
No. 16 AWG ou plus conçus pour au moins 75°C;
V
– Utiliser du câble cuivre uniquement;
– Les sorties SSR ne sont pas isolées. Une isolation renfor-
cée sera assurée par les relais statiques.
2.3.1
Sortie 1 (OP1)

Sortie Relais

C
22
Contact:
Operations:
Sortie SSR
+
22
Niveau logique 0:
Niveau logique 1:
passif
Note: Cette sortie il n'est pas isolée. Le relais statique doit
garantir l'isolement double ou renforcé entre la sortie
de l'instrument et la ligne de puissance.
actif
2
Entrées logiques
6
7
:
NC
NO
23
24
• 8 A /250 V cosj =1;
• 4 A /250 V cosj =0.4.
1 x 10
.
5
SSR
-
23
24
Vout < 0.5 VDC;
12 V ±20% @ 1 mA;
10 V ±20% @ 20 mA.
