Orientation - Détection de
niveau
VEGASOURCE 31 • Conteneur blindé
Pour la détection de niveau, la version du conteneur blindé avec un
angle de sortie de a = 5° est appropriée. Le rayonnement doit être
exactement orienté vers le détecteur monté en face.
Si vous voulez utiliser de plus grands angles de sortie (20° ou 40°),
vous devez vous assurer que le rayon est émis horizontalement. Pour
cela vous devez monter le conteneur blindé de manière à ce que
l'anneau de levage soit horizontal.
Le conteneur blindé VEGASOURCE doit si possible être monté près
du réservoir.
Cependant, pour de grandes zones de mesure et des petits dia-
mètres de réservoir, une distance ne peut souvent pas être évitée.
S'il y a encore des espaces, assurez-vous qu'il est impossible d'ac-
céder à la zone de danger en utilisant des barrières et des grilles de
protection. Les zones concernées doivent être signalées.
3
2
1

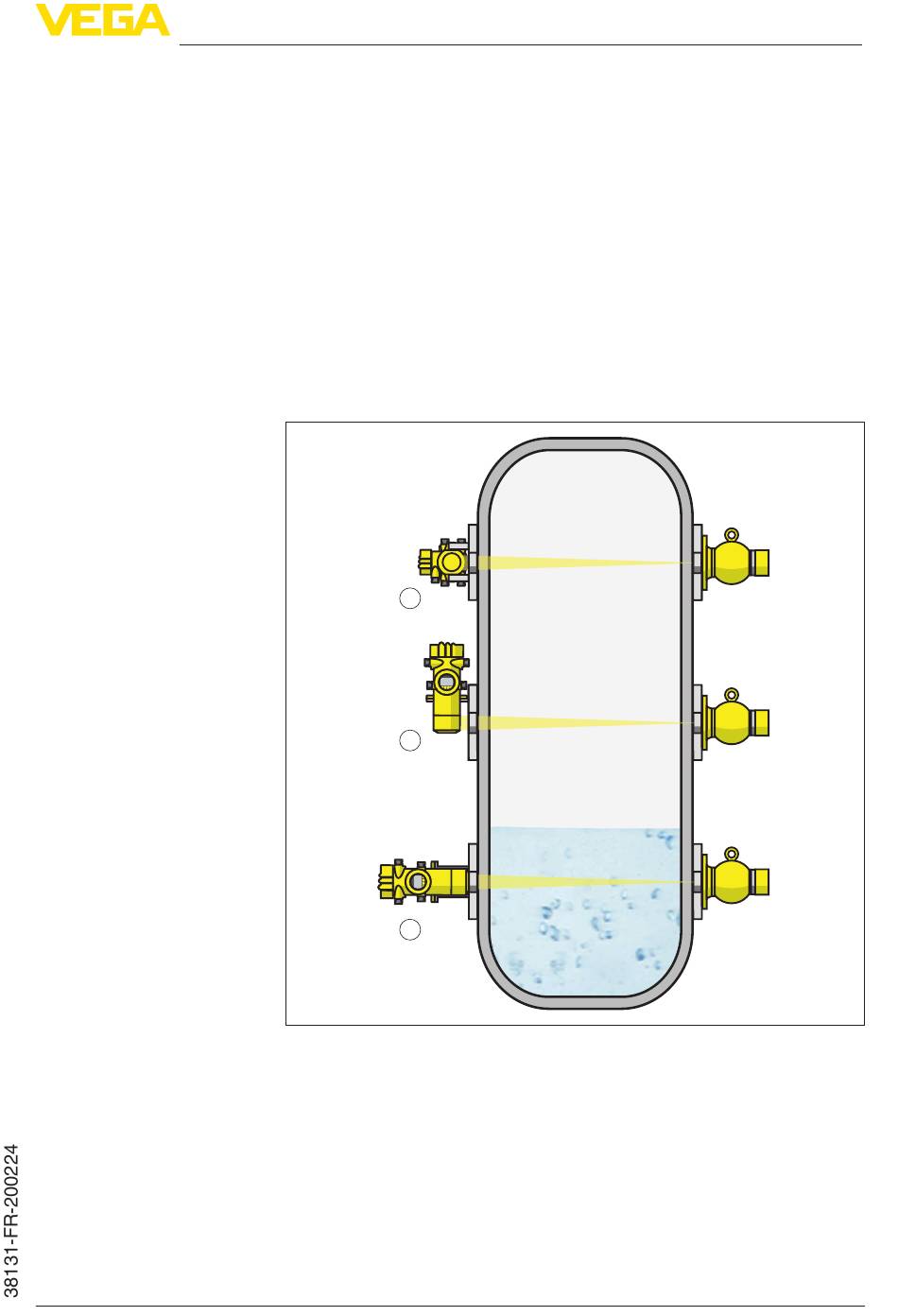

Fig. 16: Positions de montage - Détection de niveau avec MINITRAC 31
1
Montage horizontal
2
Montage vertical
3
Montage horizontal, par rapport au réservoir
Pour une détection de niveau sure sur tout le diamètre du conteneur,
il est également possible d'utiliser un long capteur de niveau corres-
pondant. Pour les produits en vrac, cela permet de détecter qu'un
niveau limite est atteint sur une grande section du conteneur.
Sélectionnez à cet effet un angle de sortie de radiation aussi grand
que possible et montez le conteneur blindé tourné à 90°.
4 Montage
