ENTRETIEN

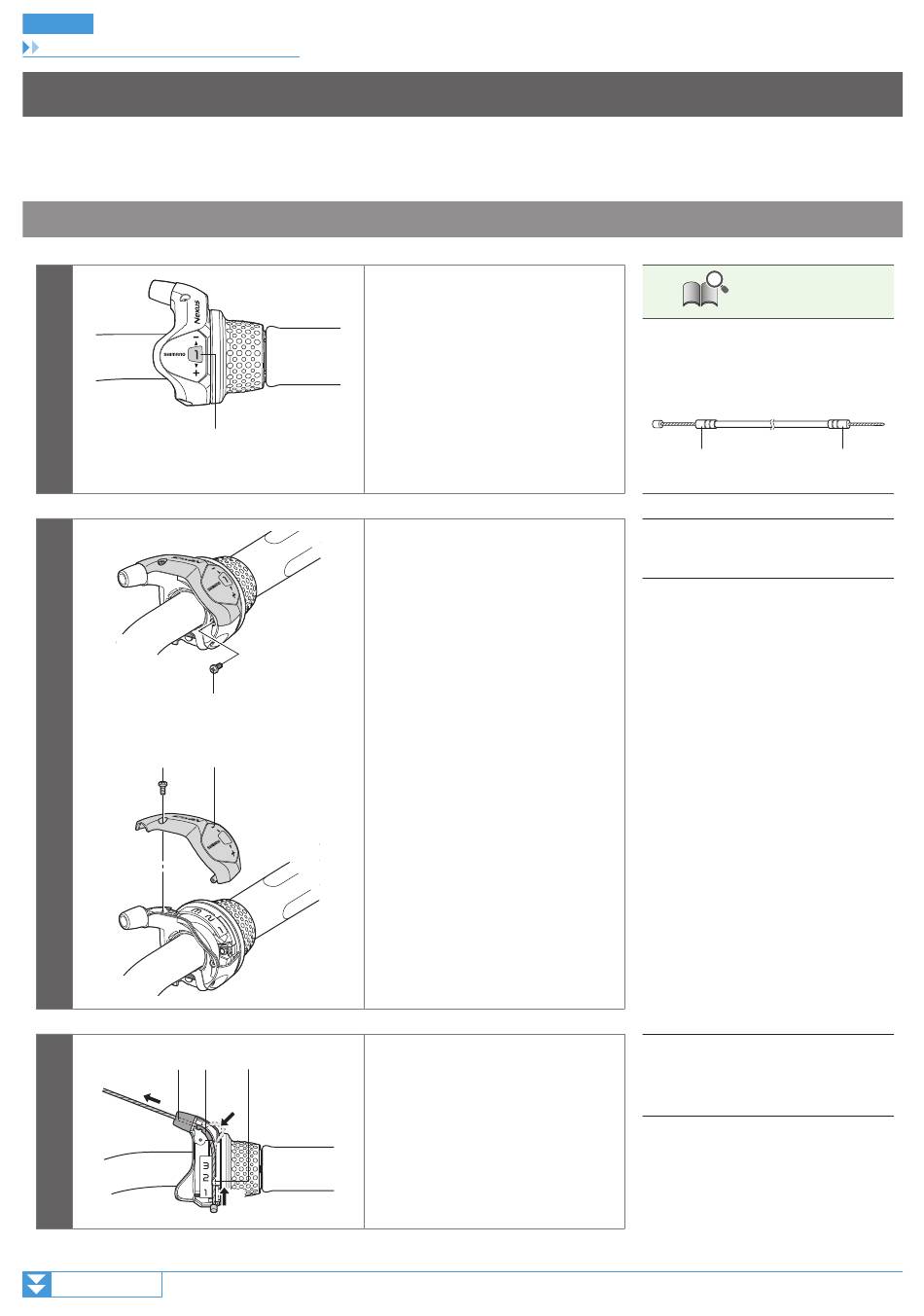

Remplacement du câble de changement de vitesses
ENTRETIEN
„ Remplacement du câble de changement de vitesses
Levier REVOSHIFT (Pour le 3S41-E/3S42-E)
1
2
(A)
(A) (B)
2
3
Suite page suivante
(z)
(A)
(B)
(C)
3
1
Placez le levier REVOSHIFT sur 1.
(z)
Placez sur 1
Desserrez les deux vis de fixation du
cache (A) et enlevez le cache (B).
Faites passer le câble interne au travers
de l'orifice de l'enrouleur (C), puis de
l'orifice du support de gaine (A).
Ensuite, insérez le câble interne dans la
rainure du guide de câble (B).
43
INFOS TECHNIQUES
Utilisez un câble de changement de vitesse
avec tambour de câble interne.
*
La forme diffère en fonction du modèle.
Côté raccord de
Côté manette de
cassette
changement de vitesse
Capuchon en plastique
Capuchon en
plastique
(A)
Vis de fixation de cache
(B)
Cache
(A)
Orifice du support de gaine
(B)
Rainure dans le guide de câble
(C)
Orifice de l'enrouleur
