ENTRETIEN
Installation
Le démontage et le montage ne doivent avoir lieu que s'il est
nécessaire de déposer ou de remplacer l'unité d'indicateur.

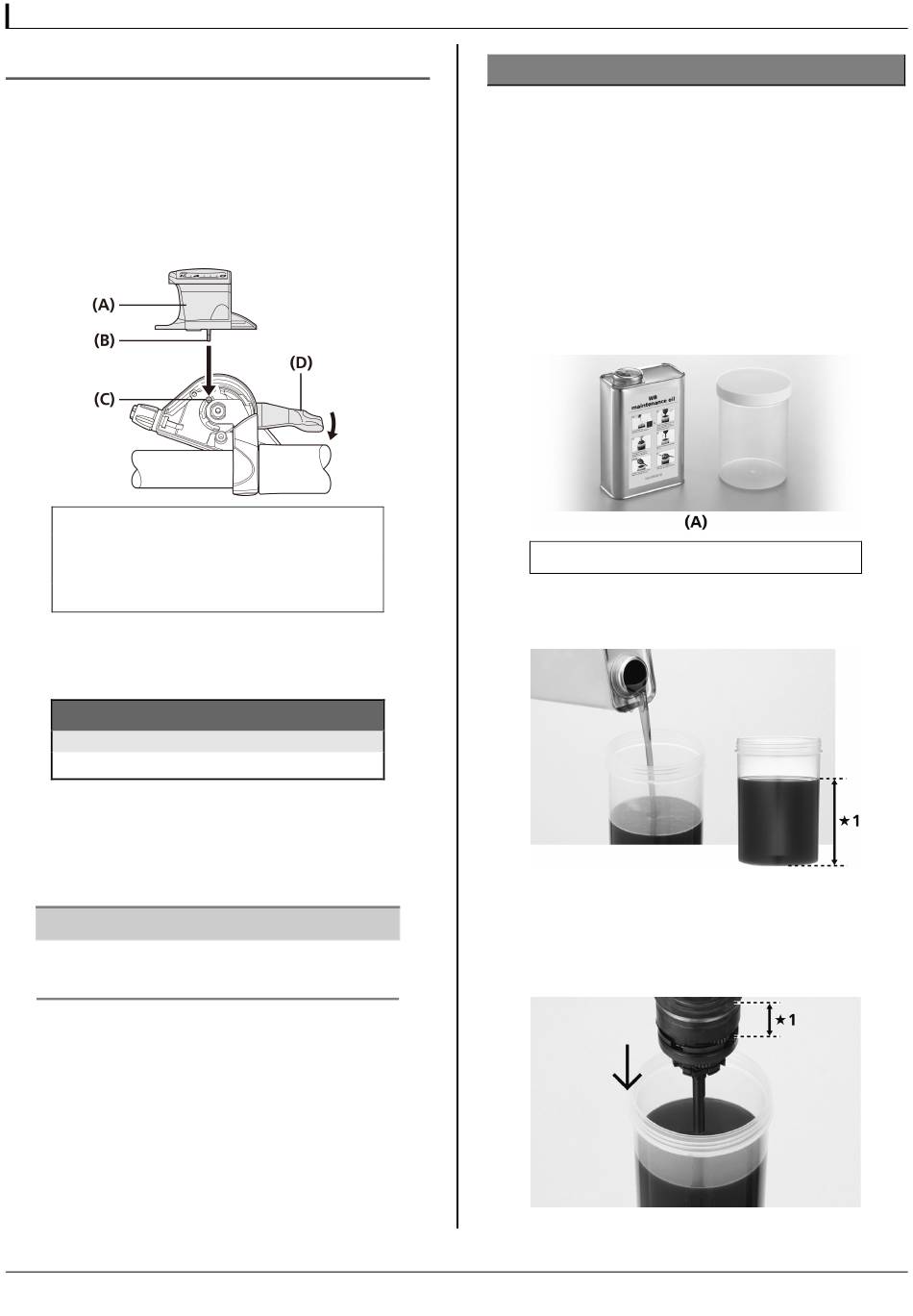

1.
Vérifiez que l'aiguille de l'indicateur se trouve sur la
gauche (positionnée sur 1), puis installez l'unité d'indi-
cateur en l'orientant vers le haut. Insérez l'axe de la
plaque de broche qui dépasse du dessous de l'unité
d'indicateur, dans l'orifice de l'enrouleur.
(A) Unité d'indicateur
(B) Axe de la plaque de broche
(C) Orifice de l'enrouleur (positionné sur 1)
(D) Levier B
2.
Fixez l'unité d'indicateur au moyen des deux vis de fixa-
tion de couvercle.
Couple de serrage
Tournevis [n.° 2]
0,3 - 0,5 N·m
3.
Vérifiez le fonctionnement des leviers A et B en les ma-
nipulant. S'ils ne fonctionnent pas correctement, réins-
tallez l'unité d'indicateur en suivant minutieusement les
instructions de l'étape
REMARQUE
Ne démontez pas l'unité d'indicateur ou la commande de dé-
railleur. Ceux-ci pourraient ne plus fonctionner correctement.
1
ci-dessus.
Maintenance de l'huile de l'élément interne
Afin de préserver les bonnes performances de votre vélo,
nous vous conseillons de vous renseigner auprès d'un reven-
deur de vélos ou du magasin le plus proche afin de procéder
à l'entretien comme le graissage des pièces internes tous les
deux ans à compter de la première utilisation (ou tous les
5 000 km si vous utilisez fréquemment votre vélo). De même,
lorsque vous effectuez un entretien, il est recommandé
d'utiliser de la graisse pour moyeux à vitesses intégrées ou un
kit de lubrification d'origine Shimano. Si vous n'utilisez pas
de la graisse Shimano ou un kit de lubrification Shimano, des
problèmes risquent d'apparaître (dysfonctionnement lors du
passage des vitesses).
(A) Kit d'huile d'entretien WB (Y00298010)
1.
Remplissez la bouteille d'huile d'entretien jusqu'à une
hauteur de 95 mm.
1 95 mm
2.
Immergez l'unité interne dans l'huile du côté gauche
jusqu'à ce que l'huile atteigne l'unité de bague 1 comme
indiqué sur le schéma.
1 Unité de bague n° 1
48
