4.3 OPTION D'AJUSTEMENT D'OUVERTURE INITIALE D'ULTIMATIC
L'ouverture initiale est le petit espace entre l'arrière du défl ecteur et l'avant de l'ouverture de sortie de la lance (cône de fût). Ce petit
espace fournit un tout petit débit jusqu'à ce que le pression/débit de ligne atteigne le point de commencer à mouvoir vers l'avant
l'unité de contrôle automatique et le défl ecteur permettant la plage nominale de débit de la lance..
Si une ouverture initiale n'est pas voulue elle peut être remise à zéro. Dans l'extrémité d'entrée se trouve une petite vis en plastique.
Une longue clé hexagonale de 7/32 po peut être insérée dans l'extrémité d'entrée de la lance par le centre du grillage pour les débris
jusqu'au creux de la vis en plastique. Tournez la vis de 1/4 de tour en sens inverse des aiguilles d'une montre (la dévisser légèrement
du bouchon de vanne) pour régler l'ouverture initiale à un espace environ nul.
Une fois cet ajustement eff ectué la lance ne débitera que très peu ou pas d'eau à des pressions
AVERTSSEMENT
basses de pompe quand la poignée de vanne est en position ouverte.
AJUSTEMENT D'OUVERTURE INITIALE
5.0 RÉGLAGES DE LANCE
Les vannes de lance doivent être ouvertes lentement pour éliminer les contraintes inutiles sur le tuyau et les raccords et réduire les
coups de bélier.
5.1 RÉGLAGE DU DÉBIT
5.1.1 RÉGLAGE DE DÉBIT DE TYPE LEVIER
Sur les modèles utilisant une vanne à poignée la lance est fermée quand la poignée est complètement en avant. La poignée de
vanne a des positions crantées de débit. Ces positions crantées permettent à l'opérateur de lance de régler le débit en fonction
des besoins ou de ce qui peut être géré de manière sûre et effi cace. TFT recommande l'utilisation d'une poignée pistolet pour une
manipulation plus sure. Pour réduire davantage les contraintes une corde/sangle de tuyau peut aussi être utilisée. Cela permet une
utilisation plus effi cace et une facilité d'avance tout en minimisant les contraintes et la fatigue.
Les lancées raccordées à un tuyau en service doivent être stockées en position off
5.1.2 EMBOUT UNIQUEMENT
Les lances embout uniquement n'ont PAS de vanne d'arrêt dans la lance et
DOIVENT être utilisées avec une vanne à sphère séparée fi xée à la lance.
Utiliser une lance sans fermeture est une pratique non sure et cela ne doit
jamais être fait.
5.1.3 VANNE D'ARRÊT À SPHÈRE
Une vanne à bille séparée à utiliser avec les lances embout uniquement est fermée quand la poignée de vanne est totalement en
avant. Tirer la poignée vers l'arrière ouvre la vanne. Ouvrez la vanne lentement pour éviter des changements soudains de la réaction
de la lance. Fermez lentement la vanne pour éviter les coups de bélier de l'eau. Remarque : En positions partiellement ouvertes une
vanne à sphère causera une turbulence et aff ectera de façon négative la qualité du jet. Les lancées raccordées à un tuyau en service
doivent être stockées en position off .
©Copyright Task Force Tips, Inc. 2002 - 2016

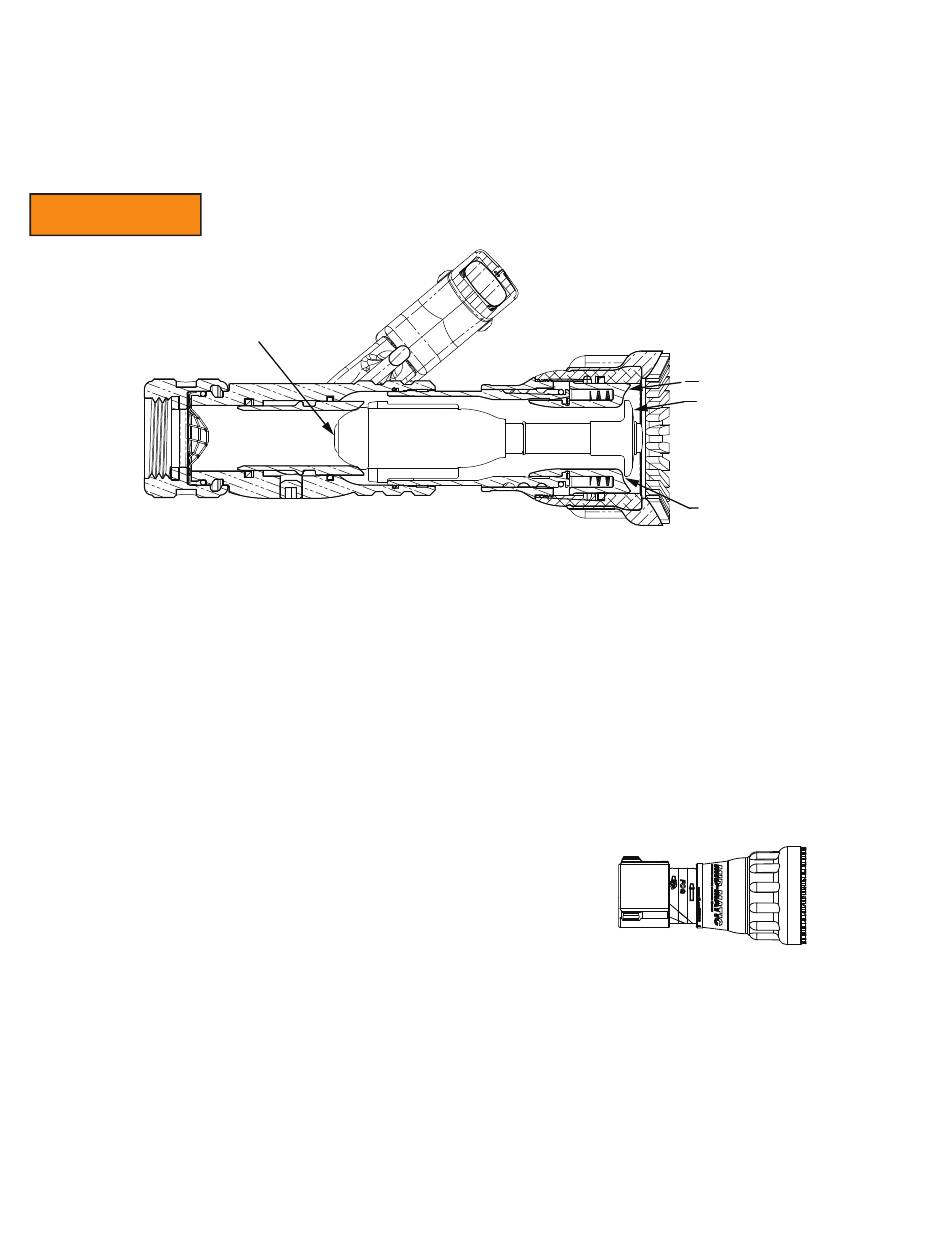

Figure 4.3
Section transversale d'ULTIMATIC
14
CÔNE DE FÛT
DÉFLECTEUR
ESPACE
D'OUVERTURE
INITIALE
LIN-030-FRA May 19, 2016 Rev17
