3.5.

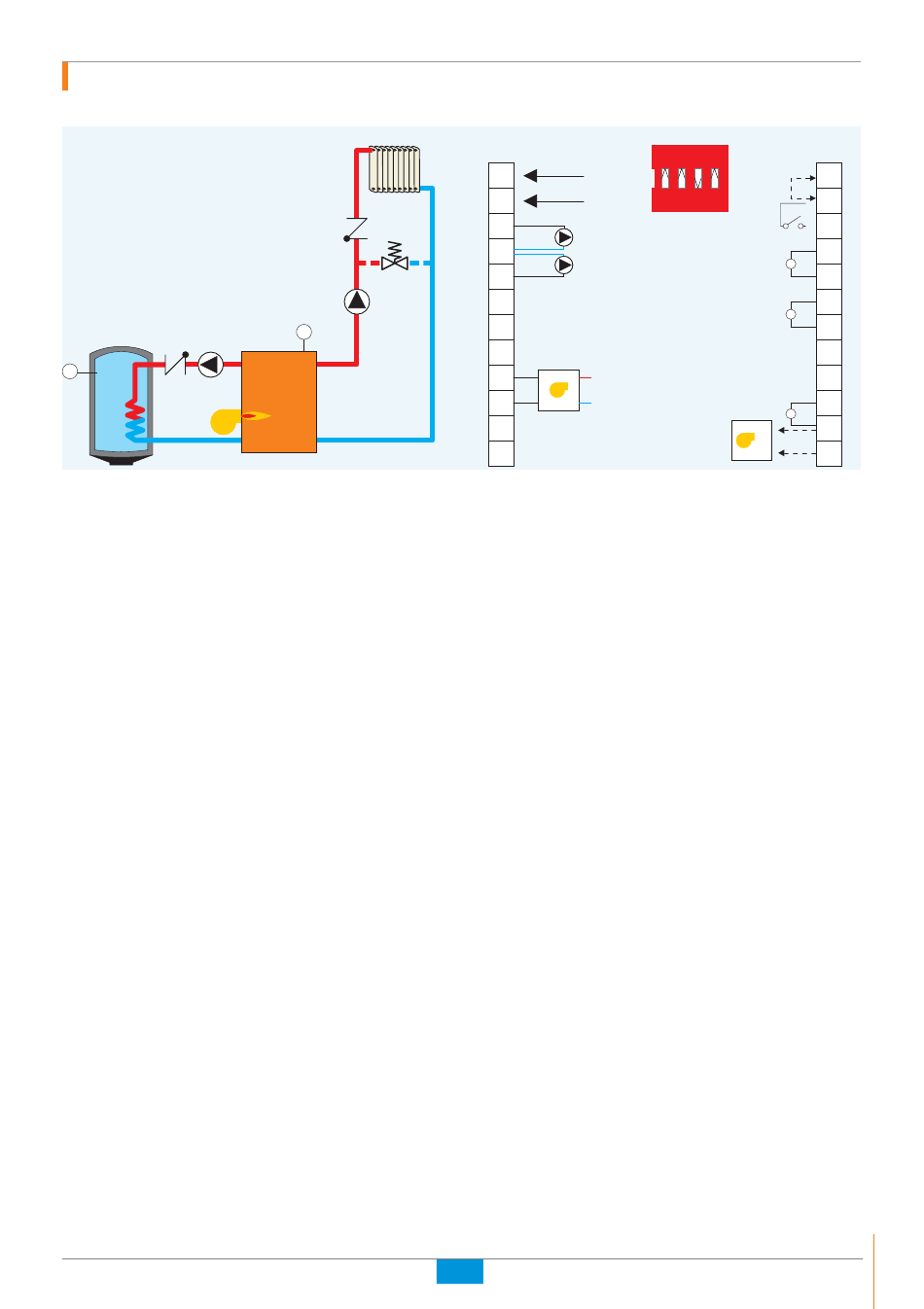

Configuration RP50, commande d'un brûleur, d'un circulateur et d'une production
d'eau chaude sanitaire
C
ECS
BO
Hors production d'eau chaude sanitaire, le brûleur est commandé par le contact B-B ou par la sortie 0–10 V de
façon à ce que la température chaudière soit inversement proportionnelle à la température extérieure selon les
réglages de la courbe de chauffe.
Pendant une production d'eau chaude sanitaire, la température chaudière est uniquement limitée par le
thermostat de celle-ci.
Une éventuelle sonde d'ambiance raccordée aux bornes Fb1-Fb-X agit sur la courbe de chauffe de la chaudière
et permet la fonction d'optimisation.
Un thermostat d'ambiance ou un contact de commande raccordé sur Fb-X (avec bornes FB1-Fb pontées)
permet une commande à distance des régime confort/réduit.
Fonctionnement des circulateurs
Hors production d'eau chaude sanitaire ou si la production d'eau chaude sanitaire n'est pas prioritaire, le
circulateur C1 raccordé aux bornes A-N fonctionne en permanence sauf en régime été (arrêt après 15 minutes).
Un dégommage a lieu pendant 60 secondes toutes les 24 heures.
Pendant une production d'eau chaude sanitaire prioritaire, le circulateur C1 est arrêté et le circulateur C
raccordé aux bornes N-C est enclenché (à condition que la température chaudière soit ³ à la température du
ballon eau chaude sanitaire.
Après une production d'eau chaude sanitaire prioritaire, le circulateur C
C1 reste à l'arrêt tant que la température chaudière est supérieure de plus de 5 °C par rapport à la température
eau chaude sanitaire.
Au plus tard dans les 15 minutes après la production d'eau chaude sanitaire, le circulateur eau chaude
sanitaire est arrêté et le circulateur C1 réenclenché.
Anti-légionellose
Si souhaité, la fonction anti-légionellose peut être activée dans les paramètres de configuration de premier
niveau.
Dans ce cas, à chaque première production d'eau chaude sanitaire de la semaine, la température eau chaude
sanitaire est portée à haute température pendant 15 minutes à condition que le réglage du thermostat de
chaudière le permette.
C1
V1
FR
ON
N
230 V~/50 Hz
1 2 3 4
L
A
C1
N
C
ECS
C
N
E
F
B
T1
L
L
B
T2
N
N
D
N
fonctionne encore et le circulateur
ECS
Côté gauche
du socle
DIP
Fb1
Fb
X
A
Sonde
AA
extérieure
A
V1
Sonde
V1
chaudière
V1
V2
V2
Sonde eau
BO
chaude sanitaire
0
M
10 V
10V
ECS
11
