1.4.

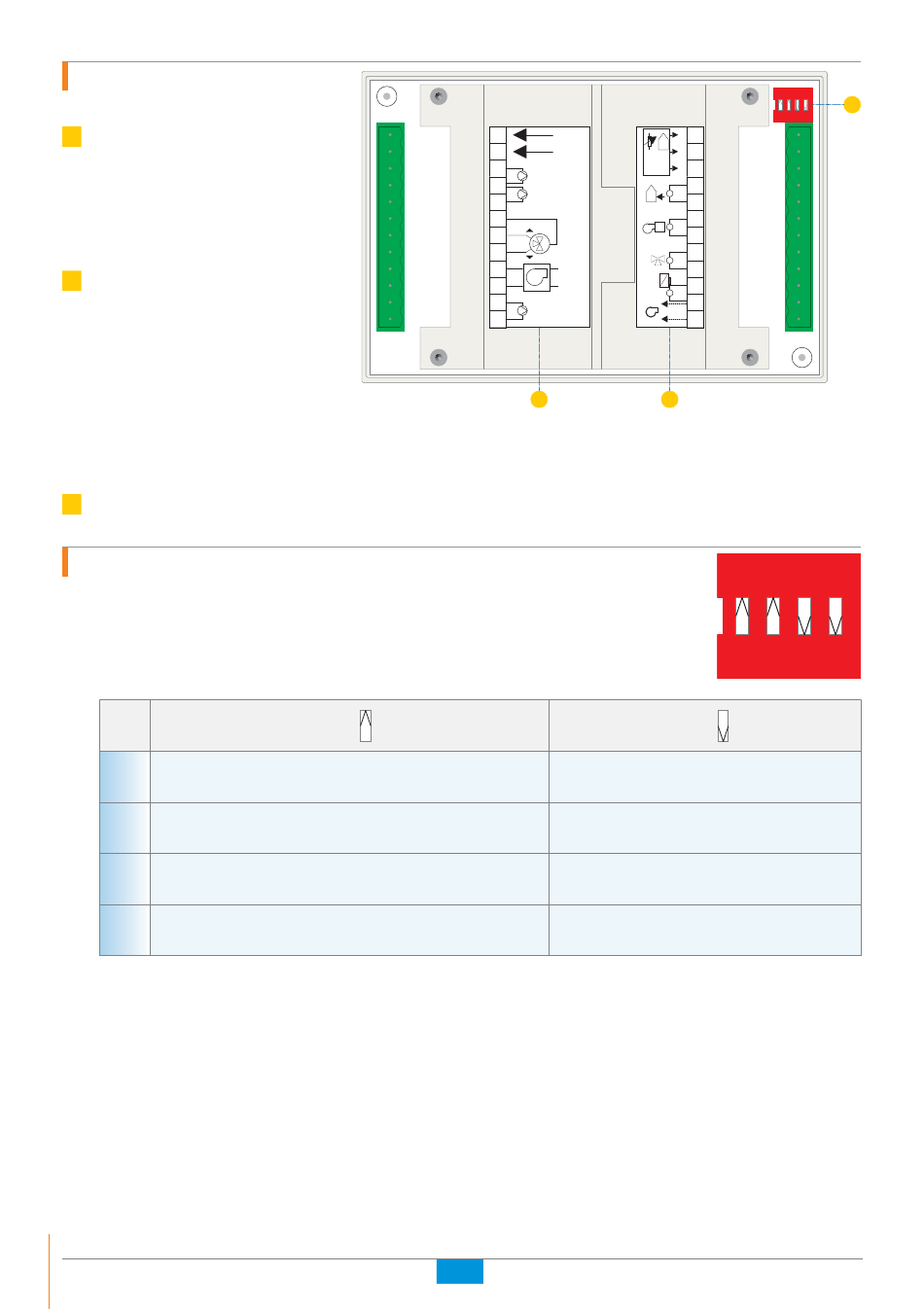

Description de la face
arrière
1
Bornier 230 V AC pour le raccordement
– de l'alimentation
– du circulateur du circuit sans vanne
– du circulateur eau chaude sanitaire
– de la vanne mélangeuse
– du brûleur
– du circulateur du circuit avec vanne
2
Bornier basse tension pour
le raccordement
– de la sonde d'ambiance facultative
– du thermostat d'ambiance ou
d'une commande à distance pour
forcer le régime confort
– de la sonde extérieure
– de la sonde chaudière
– de la sonde de départ
– de la sonde eau chaude sanitaire
– d'une commande 0–10 V pour piloter une chaudière modulante
3

4 micro-interrupteurs pour choisir la configuration hydraulique type

1.5.
4 micro-interrupteurs pour choisir la configuration hydraulique type
1
– avec commande du brûleur
– sonde V1 utilisée
2
– avec circuit chauffage sans vanne ou circulateur
primaire
3
– avec circuit chauffage avec vanne
– sonde V2 utilisée
4
– avec circuit pour production d'eau chaude sanitaire
– sonde BO utilisée
Réglage d'usine : les 4 micro-interrupteurs sont OFF, aucune configuration hydraulique n'est sélectionnée.
6
N
L
A
N
C
N
E
F
B
B
D
N
ON
FR
230 V~/50 Hz
RAM
SAR
chauffage 1
verwarming 1
eau chaude
AA
sanitaire
N
boiler
V1
ON
230 V~
OFF
V2
~
BO
chauffage 2
verwarming 2
1
2
OFF
– sans commande du brûleur
– sonde V1 inutilisée
– sans circuit chauffage sans vanne et sans
circulateur primaire
– sans circuit chauffage avec vanne
– sonde V2 inutilisée
– sans production d'eau chaude sanitaire
– sonde BO inutilisée
ON
DIP
3
1 2 3 4
Fb1
Fb
X
A
A
V1
V1
V2
V2
BO
M
10V
ON
DIP
1 2 3 4
