Connexions - Interroll i Série Mode D'emploi

Connexions

Version 6.0 (07/2017) fr
Traduction du mode d'emploi original
Interroll Tambour moteur Séries i, S, S/A, D
Options et accessoires
AVIS

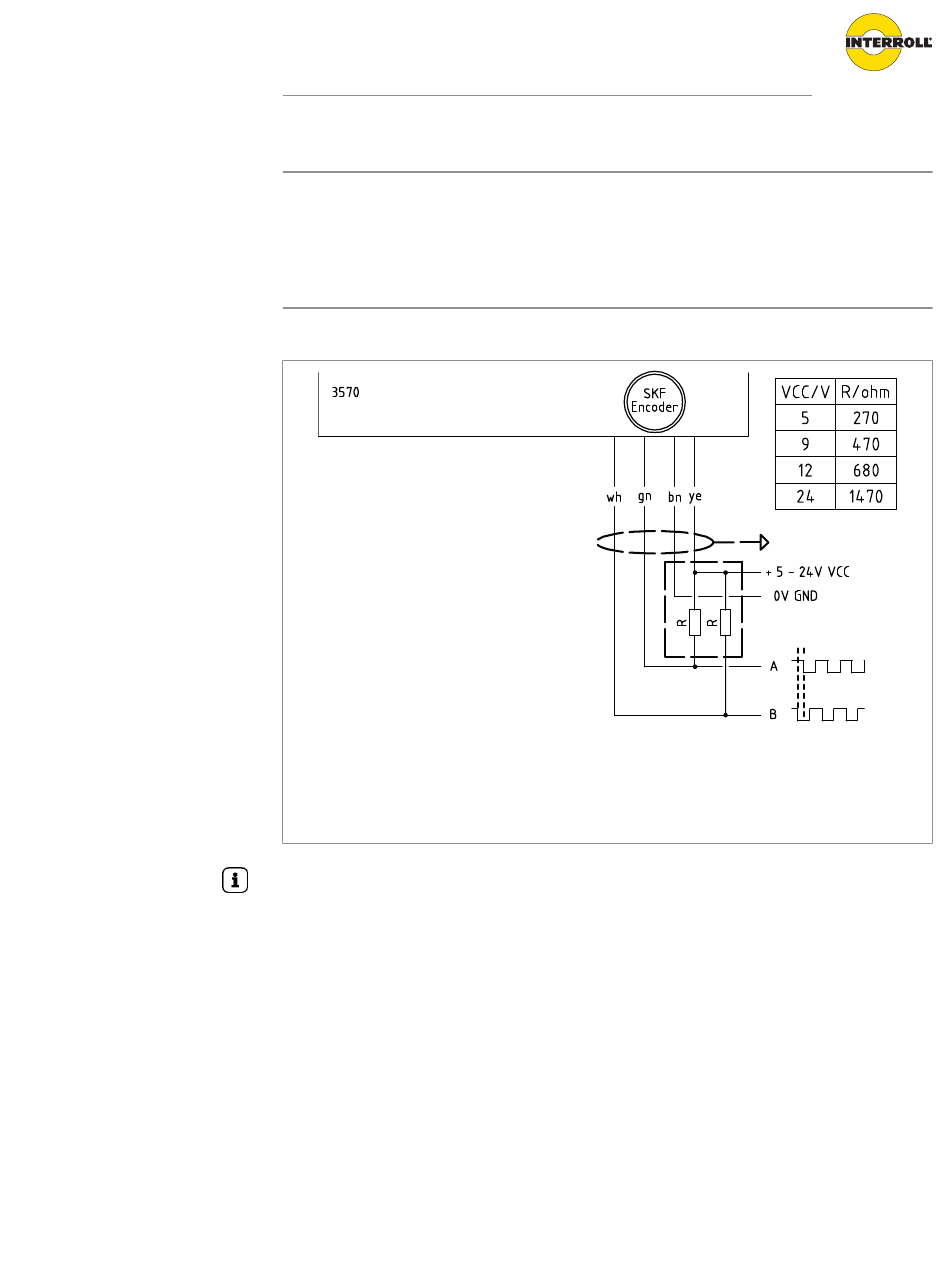

Endommagement du codeur en présence de tensions/courants trop élevé(s).
4 S'assurer que le courant de commutation maximum est toujours inférieur à 20 mA.
4 Ne pas utiliser l'encodeur avec des tensions supérieures à 24 V.
Abréviations voir "Liste des abréviations", page 112
triphasé, 4+2- et câble 4 conducteurs, enroulements pour 1 tension, montage triangle ou étoile
Option : disponible avec 2 tensions et câble 7+2 conducteurs
Interroll recommande l'utilisation d'optocoupeurs (voir "Meilleur raccordement possible",
page 70).
La séquence de signaux de A et B dépend du train des réducteurs du tambour moteur. Par
conséquent, pour des tambours moteurs ayant le même nombre de pôles et la même puissance,
mais des trains des réducteurs différents, le sens de rotation peut varier. Dans ce cas, les câbles
de signaux A et B peuvent être interchangés.
