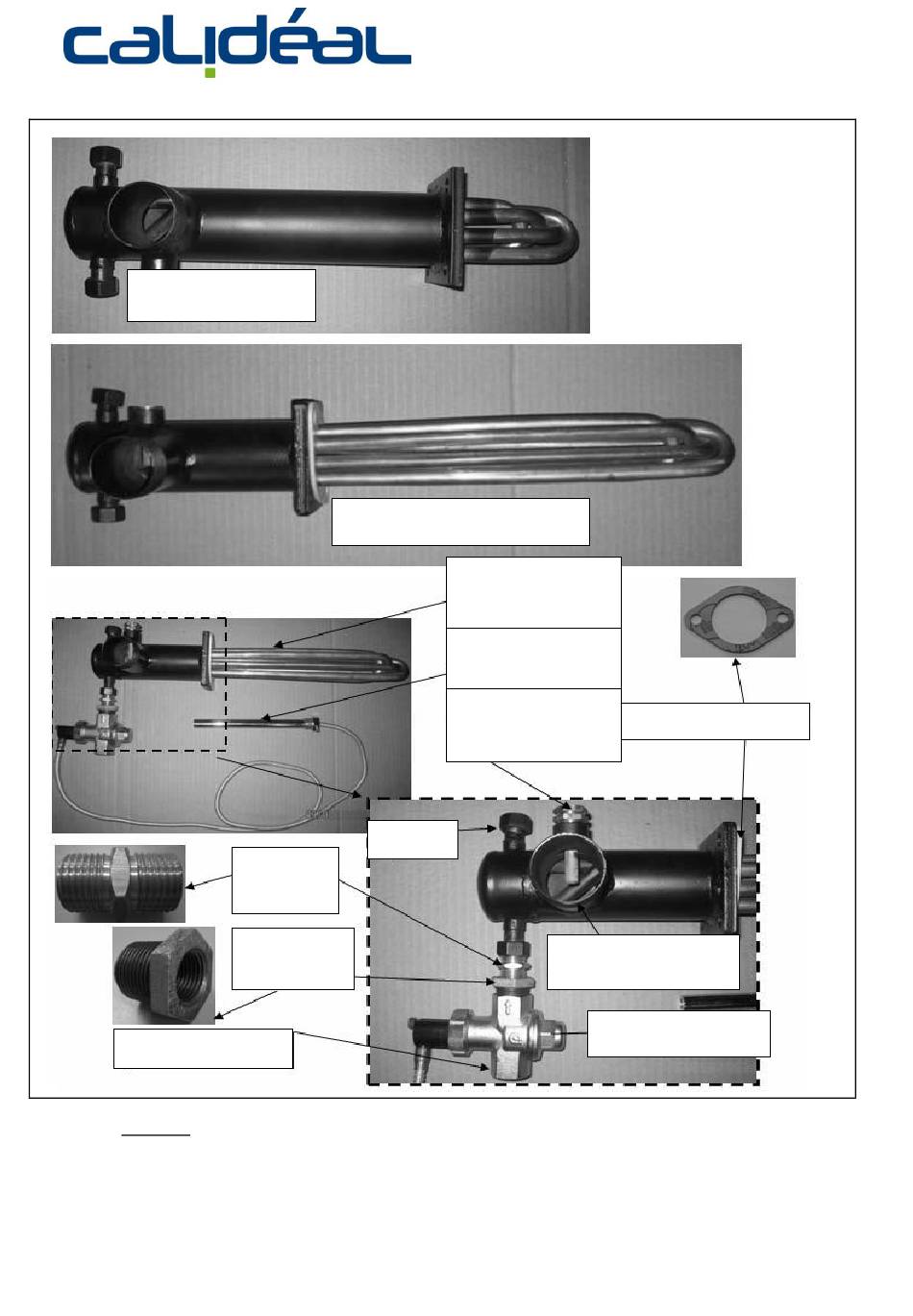

Echangeur de sécurité
pour le modèle 4
Echangeur de sécurité pour
modèles 5, 6, 7, 8, 9 et 10
Echangeur pour
modèles 5, 6, 7, 8, 9 et
10
Doigt de gant
Soupape thermique
1/2''
Doigt de gant du
thermomètre à
Joint de bride
positionner
Vidange
Raccord 1/2''
(Non fourni)
Réduction
Départ eau chaude
1/2'' – 3/4''
Circuit chauffage
(Non fourni)
Soupape thermique
de sécurité
Entrée eau froide
Vidange : à raccorder à l'évacuation (ainsi que la soupape de sécurité 3 bars).
Installer l'échangeur de chaleur de sécurité à l'orifice de distribution du corps de la chaudière, sur la section
arrière, par quatre boulons M10x25 (utiliser le joint fourni pour assurer l'étanchéité).
Raccorder le départ eau chaude du circuit chauffage sur la sortie prévue sur l'échangeur.
20
