Description des appareils et fonctions principales
Description des appareils
Split
1 par 5
1 par 4
1 par 3
1 par 2

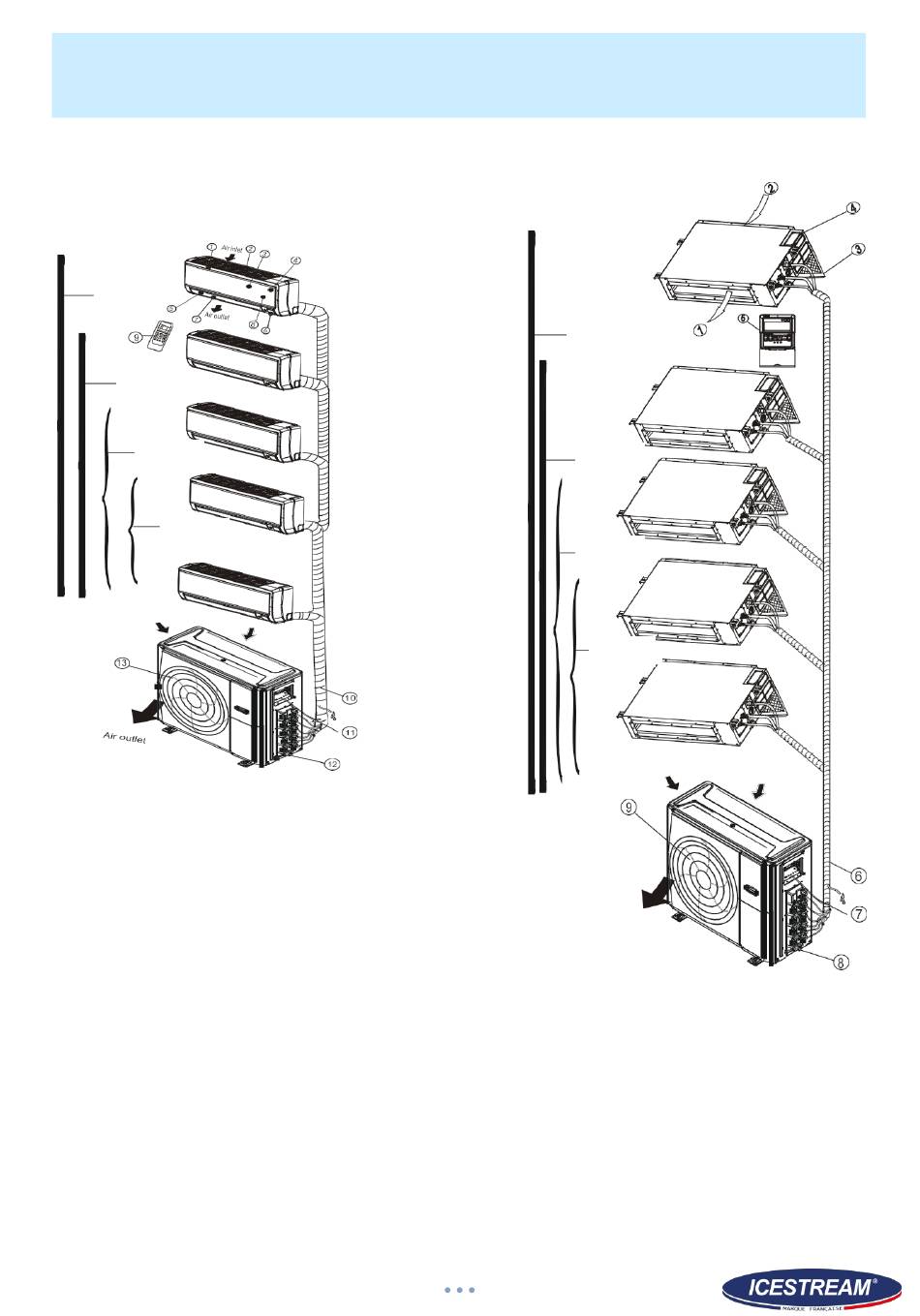

Fig. 2.1
Unité intérieure
1. Cadre
2. Grille d'entrée d'air arrière
3. Panneau frontal
4. Filtre purificateur d'air & Filtre à air (arrière)
5. Volet horizontal
6. Ecran LCD
7. Volet vertical
8. Bouton de commande manuelle (arrière)
9. Support de télécommande
Unité extérieure
10. Tuyau de vidange et tuyau de raccordement du réfrigérant
Unité extérieure
11. Câble de connexion
10. Tuyau de vidange et tuyau
12. Soupape d'arrêt
de raccordement du réfrigérant
13. Capot du ventilateur
11. Cable de connexion
12. Soupape d'arrêt
13. Capot de ventilateur
Gainable
1 par 5
1 par 4
1 par 3
1 par 2
Fig. 2.2
Unité intérieure
1. Sortie d'air
2. Entrée d'air
3. Filtre à air
4. Boitier électrique de commande
5. Commande
Unité extérieure
Unité extérieure
6. Tuyau de vidange, tuyau de raccordement du réfrigé
6. Tuyau de vidange, tuyau de
7. Câble de connexion
raccordement du réfrigérant
8. Soupape d'arrêt
7. Cable de connexion
9. Capot du ventilateur
6. Soupape d'arrêt
9. Capot de ventilateur
5
2
