Notice de montage : Picines en kit Indrapool
3. Mise en oeuvre

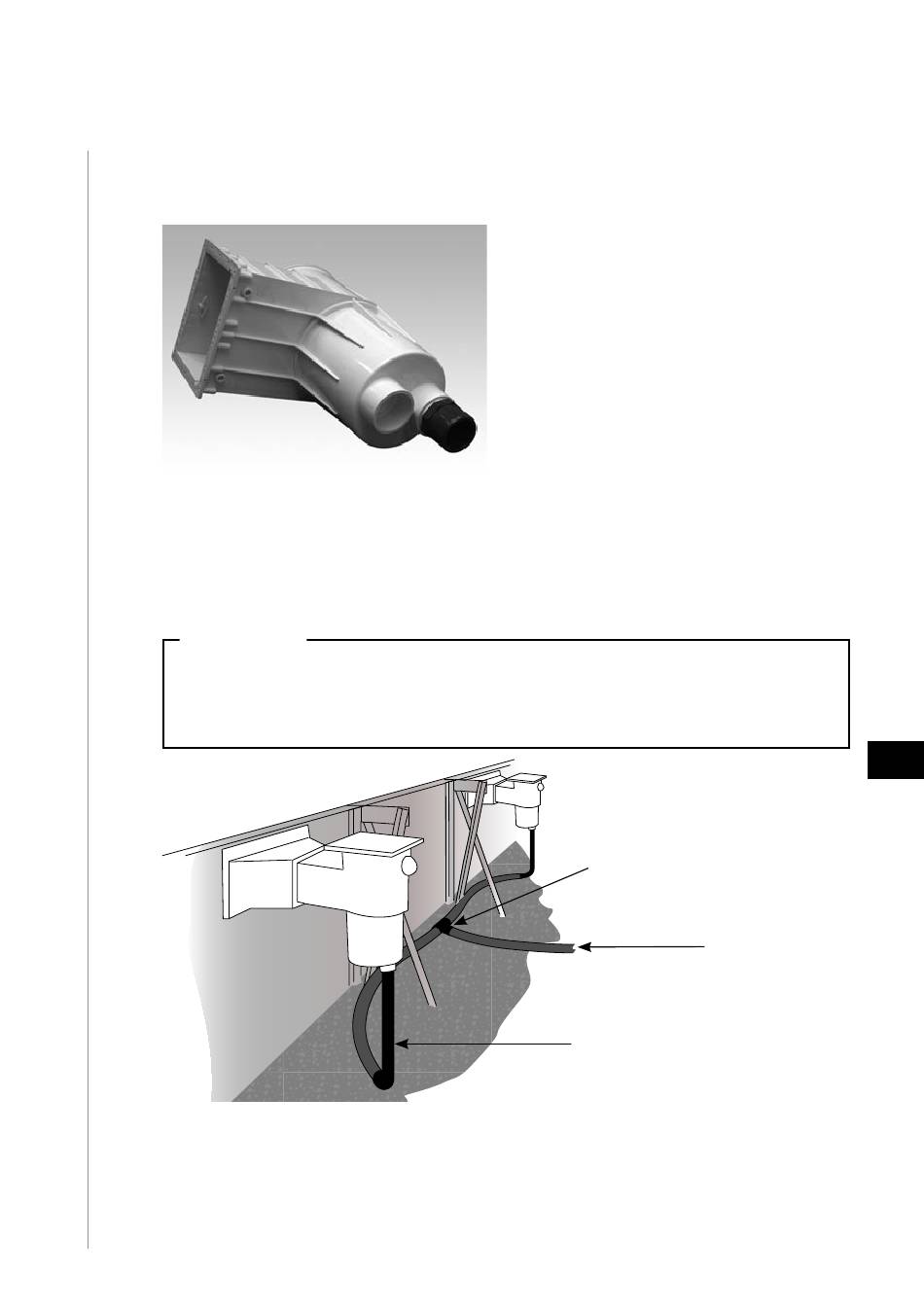

3.1. Raccordement des skimmers :
- Vissez l'embout fileté 2'' à la sortie située sous le corps du skimmer (§ 2.3 page 40).
- Coupez une section de PVC rigide dont la dimension vous permettra d'assurer le
calage du skimmer sur le radier.
- Procédez au collage du coude à 90° (§ 2.1. page 39).
- Collez cet ensemble au skimmer
- Préparez le second skimmer de la même manière.
- Raccordez les 2 skimmers avec du PVC souple (§ 2.2. page 40) en veillant à ce que
le Té soit placé à égal distance.
ATTENTION
Assurez le calage du skimmer avec la canalisation d'évacuation
en PVC rigide qui devra reposer sur le radier.
3.2. Raccordement des buses de refoulement et de la prise balai :
- Coupez une section de tube PVC rigide de 7 cm pour faire la liaison entre le coude
à 90° et la pièce à sceller.
- Procédez au collage (§ 2.1. page 39).
- Coupez à la dimension nécessaire un tube en PVC rigide et collez un coude à 90° à
son extrémité.
®
Té à égale distance
des 2 skimmers
PVC souple
PVC rigide Ø 50 mm
41
