Notice de montage : Picines en kit Indrapool
3. Assemblage des jambes de force entre les panneaux

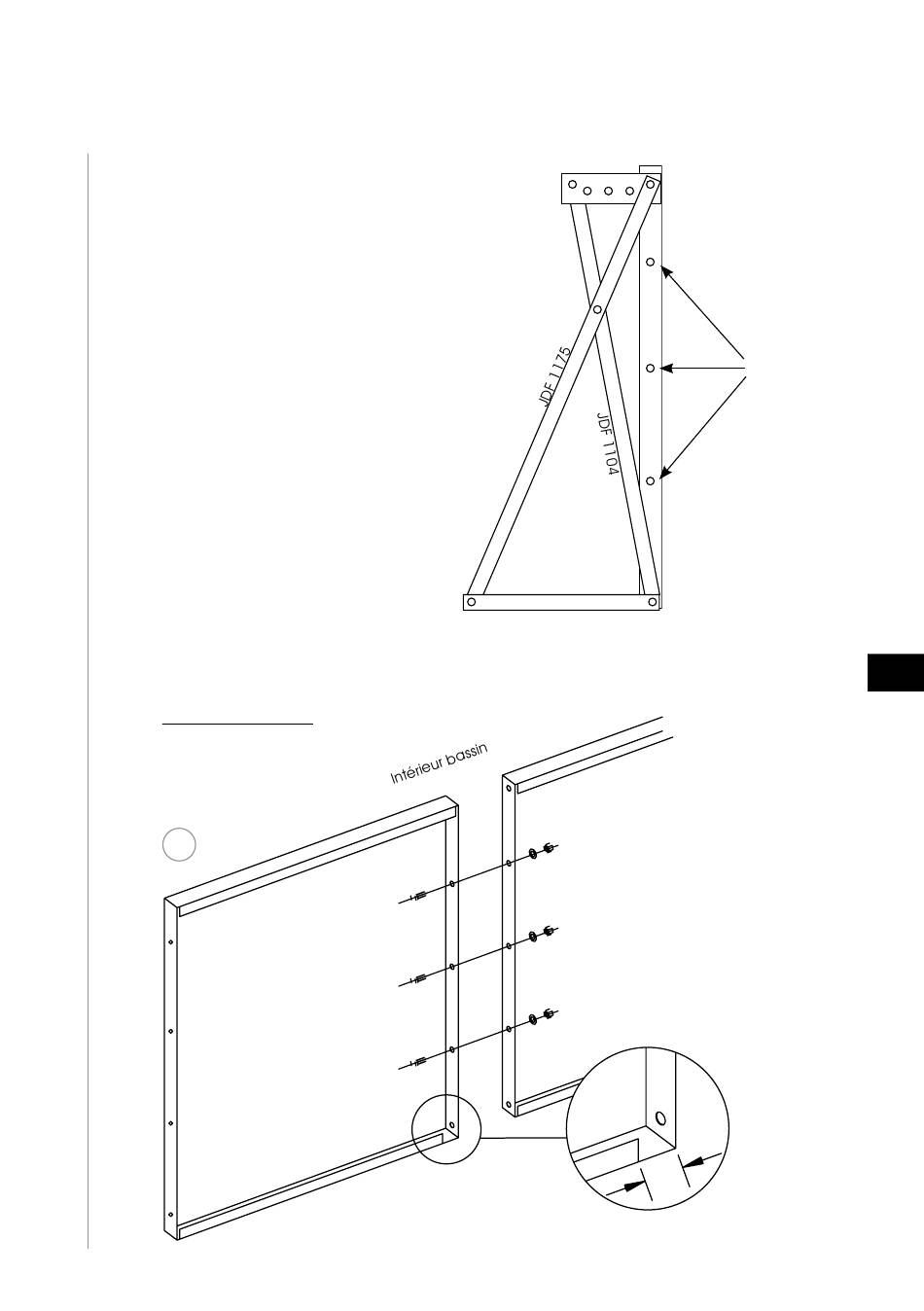

3.1. Jambe de force de 1,10 m
Composition : 4 pièces
- 1 platine 250 mm pour la
poutre haute de support margelles
- 1 équerre basse 500 mm
pour chevillage au sol
- 2 équerres verticales pour
former le X
Equerre 1175 mm : . elle part de
l'extérieur de l'équerre basse et
remonte vers le haut du panneau.
Equerre 1104 mm : elle part du
bas du panneau et remonte vers
l'extérieur de la platine haute.
Ordre de montage
1
Panneau
®
PL 250
RLI 500
Panneau
0.05
Boulons
intermédiaires
23
