Notice de montage : Picines en kit Indrapool

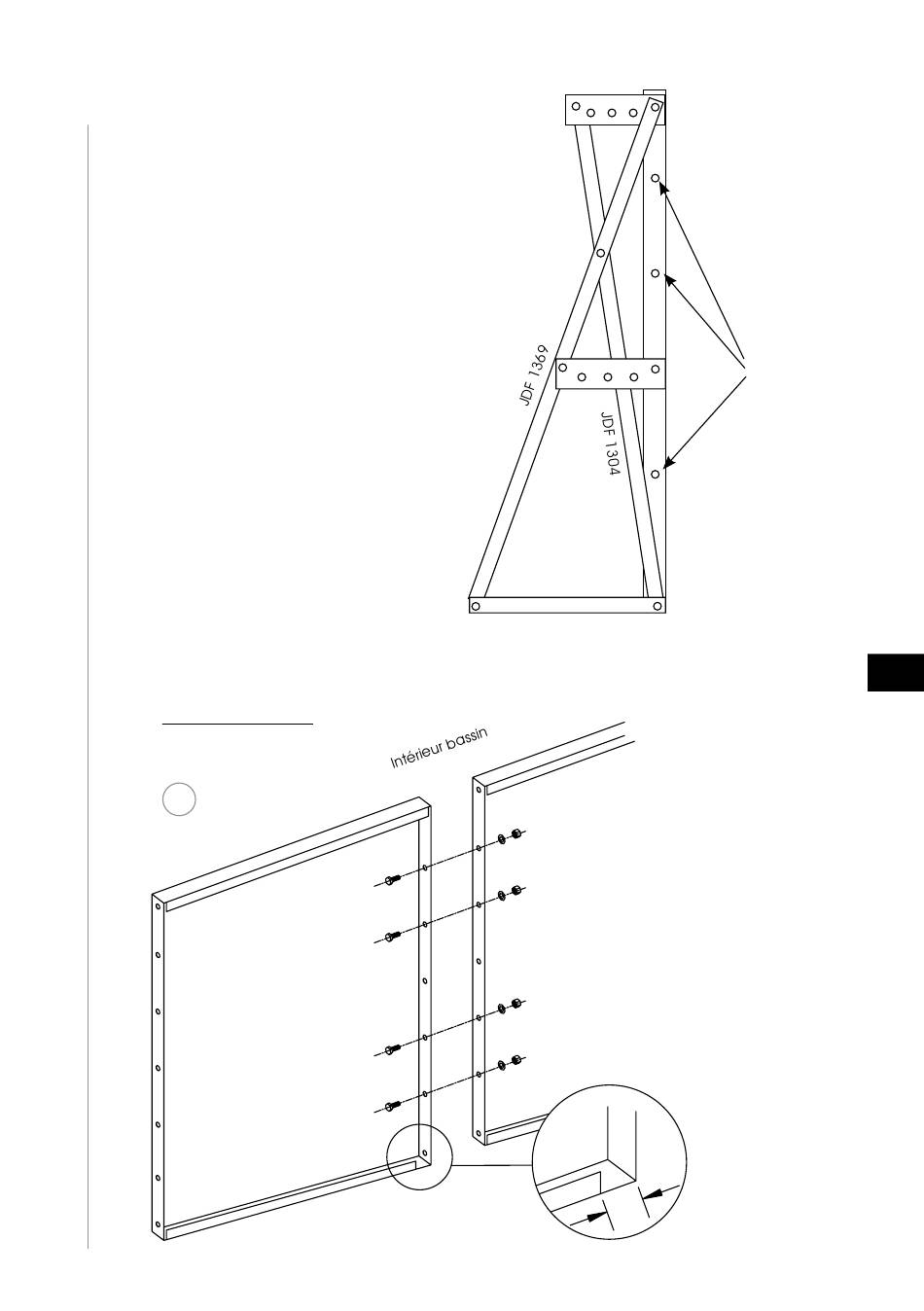

3.2. Jambe de force de 1,30 m
Composition : 5 pièces
- 1 platine 250 mm pour la
poutre haute de support margelles
- 1 équerre basse 500 mm
pour chevillage au sol
- 1 platine intermédiaire 300 mm
- 2 équerres verticales pour
former le X
Equerre 1369 mm : . elle part de
l'extérieur de l'équerre basse et
remonte vers le haut du panneau.
Equerre 1304 mm : elle part du
bas du panneau et remonte vers
l'extérieur de la platine haute.
Ordre de montage
1
Panneau
®
PL 250
RLI 500
Panneau
0.05
Boulons
intermédiaires
25
