MOTORISATION PROTECT ET PROTECT SMART
ATTENTION,
Pour votre sécurité, avant toute opération d'installation et de branchement, assurez-vous
que le courant est bien coupé.
Matériel nécessaire
2 Boîtes de dérivation étanches
(IP54)
Barrette de dérivation
Câble (A) 3G 1.5mm²
(bleu, rouge, vert/jaune)
Câble (B) 3G 1.5mm²
(noir, rouge, marron)
Matériel non fourni.
Installation.
1
Caractéristiques techniques :
Tension - 230V
Fréquence - 50Hz
Puissance - 1.5VA
Indice de protection IP44
Moteur - 230V - 50Hz - 500W maxi
Câble d'alimentation
SECTEUR (3 fils)
Câble d'alimentation
MOTEUR (4 fils)
L'installation doit être conforme à la norme NFC 15-100.
- Vous avez fait l'acquisition d'un store motorisé, les opérations de
branchement doivent être faites par des personnes compétentes
pour une installation conforme et engageant la garantie.
- Ne laisser pas les enfants jouer avec des dispositifs de com-
mande fixe ou de télécommande.
- Vérifier fréquemment l'installation pour déceler tout mauvais
équilibrage ou tout signe d'usure.
- Ne pas mouiller le moteur situé à l'extrémité du tube d'enroule-
ment de la toile.
- Sans l'avis d'un technicien OMBRAZUR, n'utilisez pas le store si
une réparation ou un réglage est nécessaire.

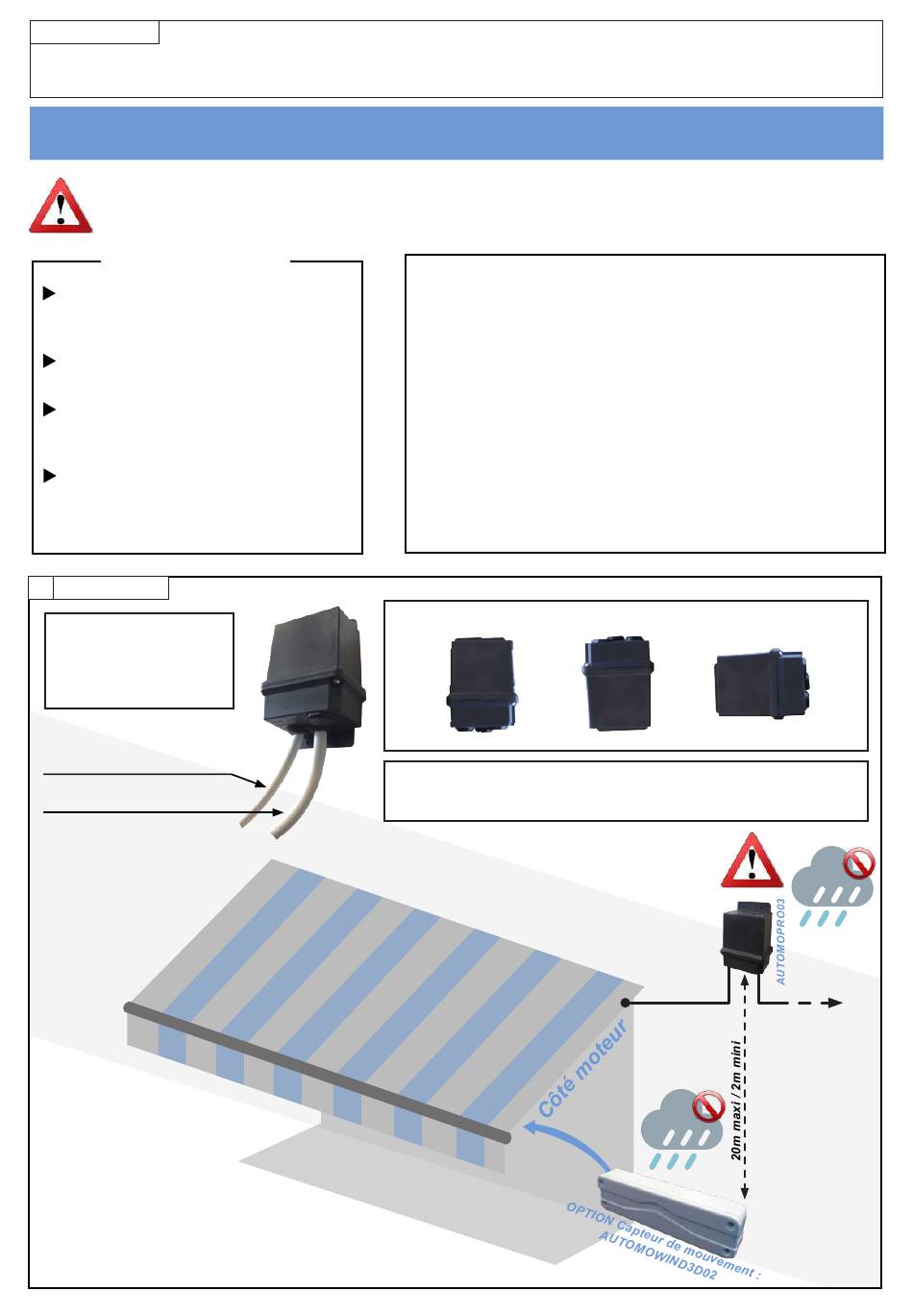

Fixer le boîtier de la carte électronique verticalement et à l'abri des intempéries.
Positionner la centrale, marquer son emplacement à l'aide
d'un crayon. La centrale doit être à l'abri des intempéries.
Vers alimentation
Pluie
Pluie
