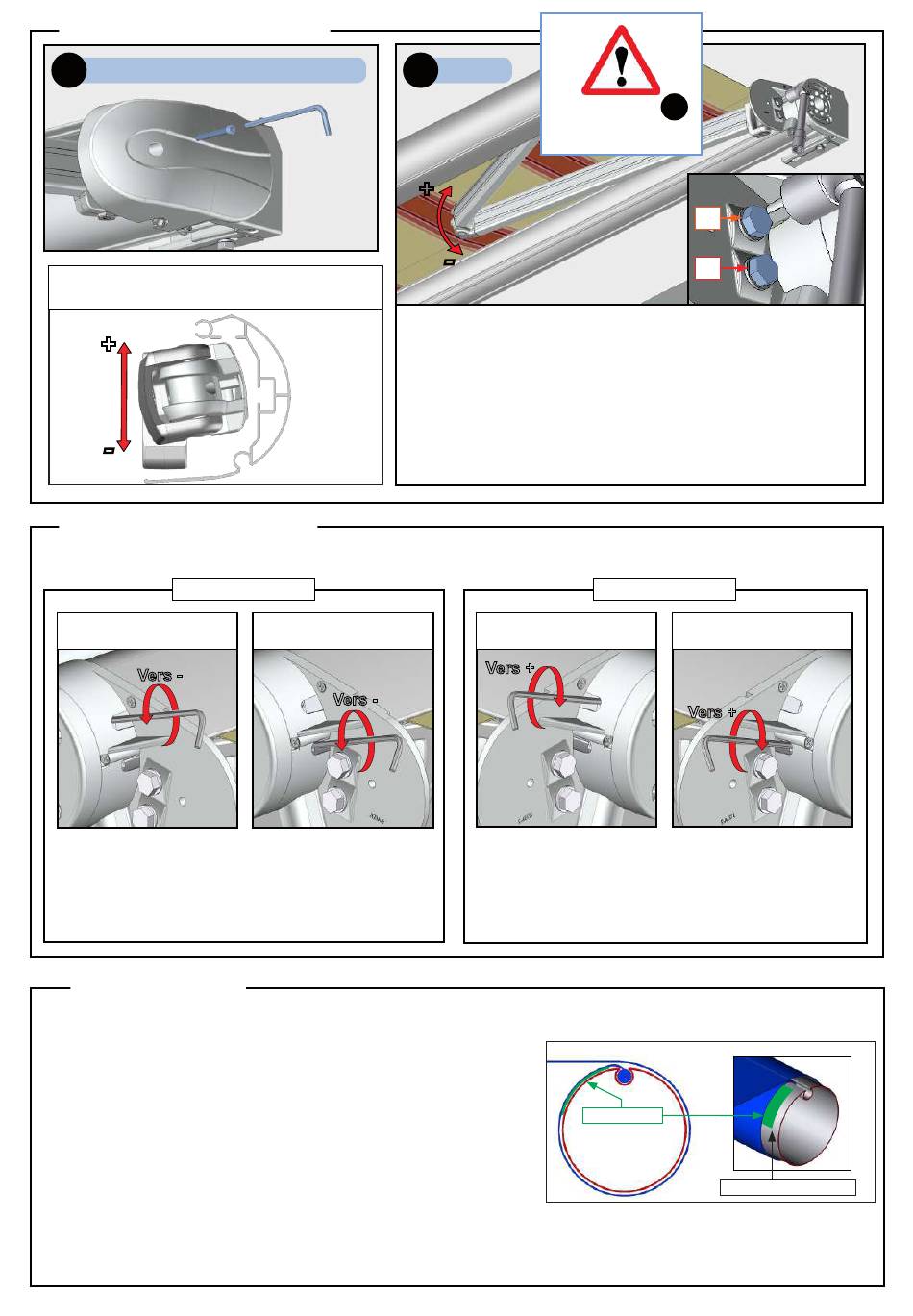

C -
Réglage des
coudes de bras.
1
Démonter. Store ouvert de 10cm
Les coudes de bras doivent être centrés dans la barre de
charge. Aucun contact entre les deux éléments.
+
-
D -
Réglage des
fins de courses.
Afin de réaliser le bon réglage, repérer l'emplacement de votre moteur (à droite ou à gauche). Le réglage des fins de courses se
réalise moteur sous tension. La toile se déroule ou s'enroule de 2 cm à chaque tour de clé.
Moteur à gauche
Fermeture
Store ouvert de 30cm
Vers -
N°4
Fin de course : Actionner la vis vers le «+» pour
plus de fermeture ou d'ouverture, vers le «-» pour
moins de fermeture ou d'ouverture.
Réaliser un essai afin de valider la butée. Attention
le moteur se mettra en protection thermique après
2 descentes et 1 montée successives.
E -
Calage
de la toile.
- La barre de charge ne ferme pas d'un côté du store.
Ouvrir complètement le store, toile détendue. Utiliser la ma-
nœuvre de secours pour un moteur TMS (maximum 5 tours
de manivelle). Insérer la bague plastique, pliée en deux,
entre le tube d'enroulement et la toile. La bague plastique se
positionne sous la couture d'extrémité de la toile. Vérifier la
fermeture. Si la fermeture n'est pas idéale, répéter l'opéra-
tion mais augmenter le nombre de plis.
Page 18
2
Régler.
N°5
+
-
Store ouvert de 30cm :
- Monter le coude (+) : Dévisser la vis
- Descendre le coude (-) : Dévisser la vis
Ouverture
Store ouvert
Vers -
N°4
Attention Opération
ne pas dévisser les vis
entièrement.
B
de 1/4 de tour (clé de 17).
B
de 1/4 de tour (clé de 17).
Réaliser des quarts de tour pour le réglage.
Moteur à droite
Fermeture
Store ouvert de 30cm
Vers +
N°4
Fin de course : Actionner la vis vers le «+» pour
plus de fermeture ou d'ouverture, vers le «-» pour
moins de fermeture ou d'ouverture.
Réaliser un essai afin de valider la butée. Attention
le moteur se mettra en protection thermique après
2 descentes et 1 montée successives.
Cale plastique
N°19
2
:
A
B
de 1/4 de tour, visser la vis
A
de 1/4 de tour, visser la vis
Ouverture
Store ouvert
Vers +
N°4
Dépassement de 0.5cm
A
