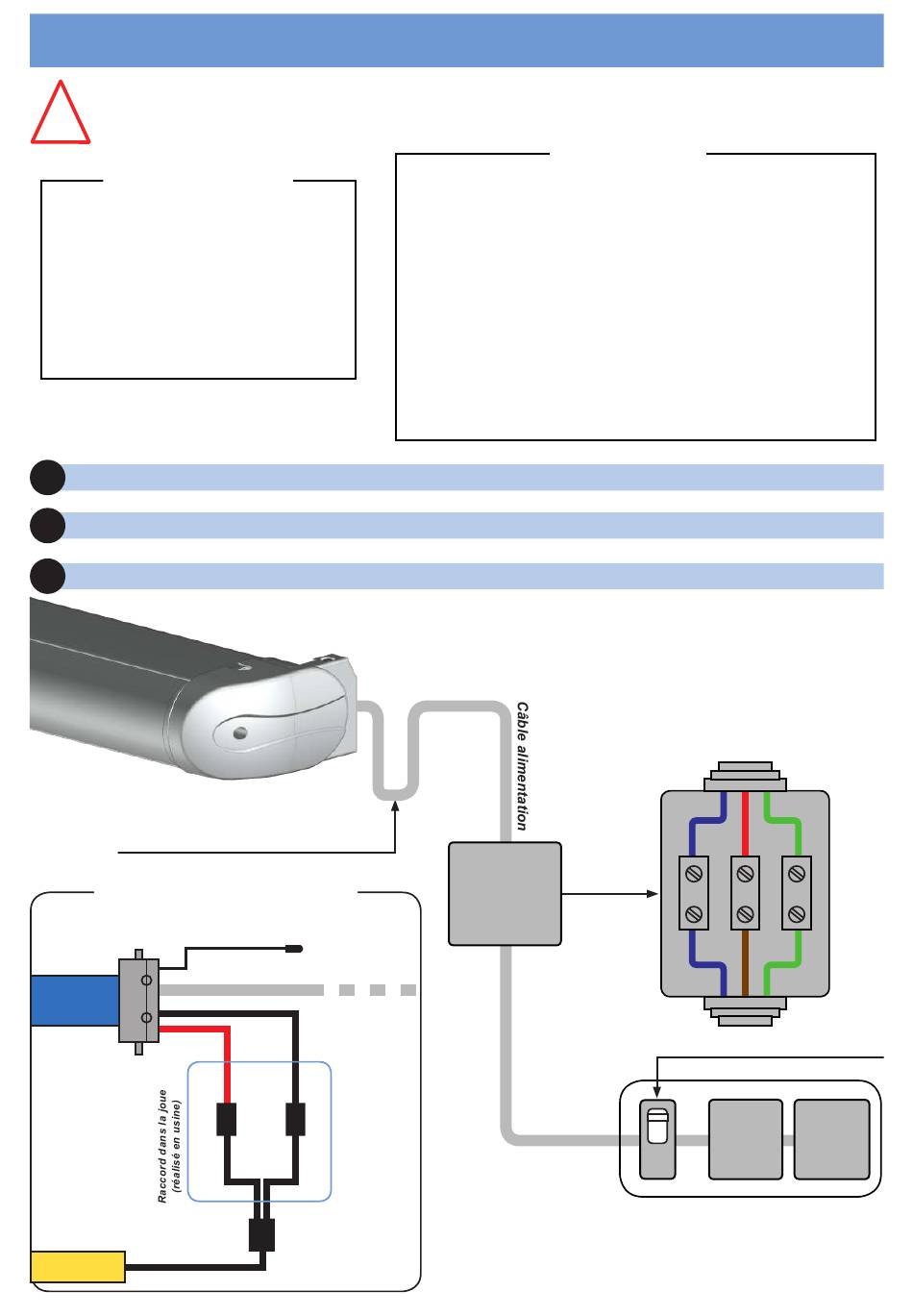

MOTORISATION PROTECT LED ET PROTECT SMART LED
ATTENTION,
!
Pour votre sécurité, avant toute opération d'installation et de branchement, assurez-vous
que le courant est bien coupé.
Matériel nécessaire
► 1 Boîte de dérivation étanches (IP54)
► Barrette de dérivation
► Câble 3G 1.5mm²
(bleu, marron, vert/jaune)
Matériel non fourni.
A
Connecter les fils à l'intérieur de la boîte de dérivation étanche.
B
Refermer la boîte de dérivation.
C
Procéder à la programmation du moteur.
Coude à réaliser. (Remontée d'eau)
Branchement LED MOTEUR
Câble récepteur
MOTEUR
Rouge
+
+
LED
Page 12
L'installation doit être conforme à la norme NFC 15-100.
Câble alimentation
Noir
-
-
MISE EN GARDE
- Vous avez fait l'acquisition d'un store motorisé, les opérations de
branchement doivent être faites par des personnes compétentes
pour une installation conforme et engageant la garantie.
- Ne laisser pas les enfants jouer avec des dispositifs de com-
mande fixe ou de télécommande.
- Vérifier fréquemment l'installation pour déceler tout mauvais
équilibrage ou tout signe d'usure.
- Ne pas mouiller le moteur situé à l'extrémité du tube d'enroule-
ment de la toile.
- Sans l'avis d'un technicien OMBRAZUR, n'utilisez pas le store si
une réparation ou un réglage est nécessaire.
Boîte de
dérivation
IP55.
Non fournie.
N
PE
L
L
PE
N
Disjoncteur 10A. Non fourni.
Différentiel
Tableau
30mA
électrique
