Schéma Du Circuit, Cascade - Buderus Rego 5200 Guide De L'installateur

Couleurs des bornes
PC0
AC0 308
AC0 321
0-10 315 (0)
0-10 326 (S)
Tab. 17 Couleurs des bornes PC0
10.4.3 Schéma du circuit, cascade

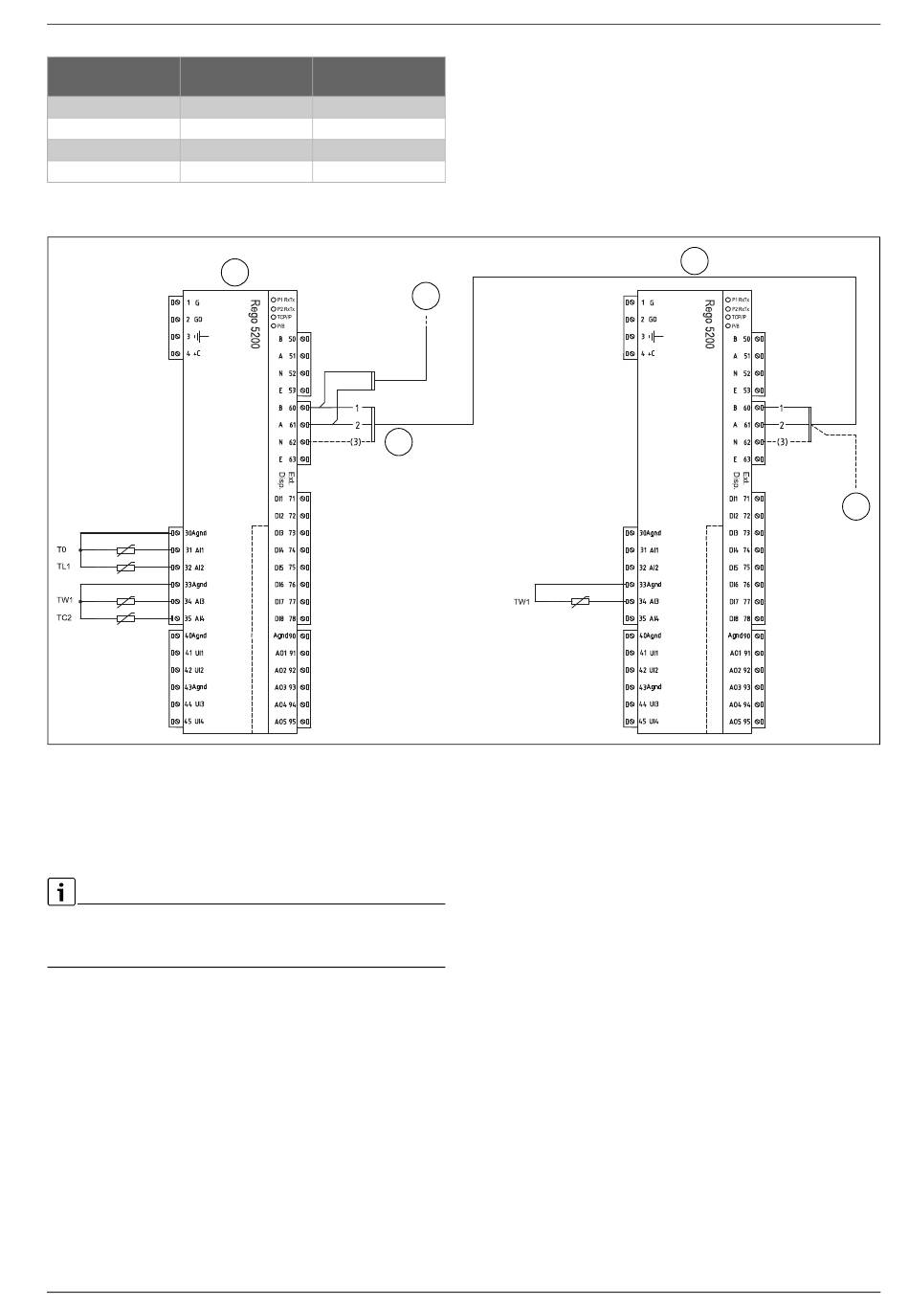

Fig. 33 Schéma du circuit, raccordé en série
[1] Pompe à chaleur 1
[2] Pompe à chaleur 2
[3] Multicontrôleur
[4] Communication (RS485)
[5] Action anticipatrice vers la pompe à chaleur suivante
Un fil pour le raccordement en série doit être câblé par paire (TP)
2x2x0,5 sans blindage, ou un fil jumelé à 2 fils avec blindage doit être
relié à N sur le connecteur Rego 5200 (selon le schéma de câblage).
T – 6721824586 (2020/09)
Noir
Bleu
Brun
Blanc
1
4
3
Caractéristiques techniques
2
5
0010031396
35
