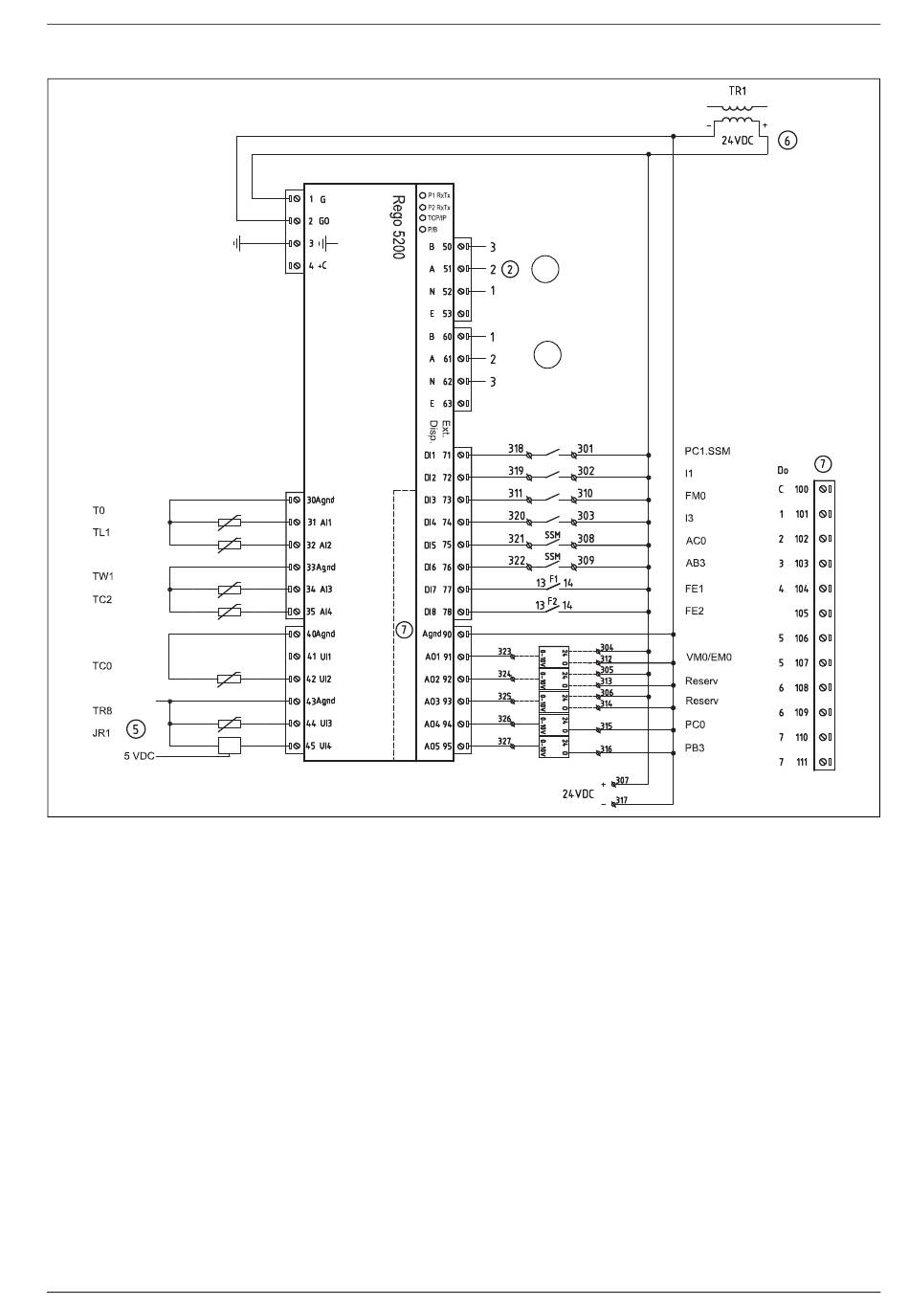

10.3.10 Schéma du circuit avec fusible de contrôle
Fig. 27 Schéma du circuit avec fusible de contrôle
[PC1.SSM]
Alarme groupée, pompe de circulation du radiateur
[I1]
EVU 1/contrôle extérieur 1
[FM0]
Alarme du supplément
[I3]
EVU 2/alarme groupée du contrôle extérieur
[AC0]
Alarme groupée de la pompe de circuit de chauf-
fage
[AB3]
Alarme groupée de la pompe d'eau glycolée
[VM0/EM0]
Dérivation du supplément, radiateur/contrôle de
l'énergie, chaudière sol électrique avec dérivation
[FE1]
Fusible de contrôle du compresseur 1
[FE2]
Fusible de contrôle, compresseur 2
[PC0]
Pompe de circuit de chauffage
[PB3]
Pompe du circuit d'eau glycolée
[T0]
Sonde de température de départ
[TL1]
Sonde extérieure
[TW1]
Ballon
[TC2]
Température du réservoir ballon/Température de la
chaudière
[TC1]
Débit après la chaudière sol électrique/Tempéra-
ture de la chaudière
[TC0]
Température de retour à la pompe à chaleur
[TR8]
Température, tube principal de fluide après l'éco-
nomiseur
T – 6721824586 (2020/09)
A
B
[JR1]
Pression de condensation 0-5 V
[A]
Communication interne (Modbus/RS485, maître)
[B]
Accessoires de communication, cascade
Caractéristiques techniques
0010031393
29
