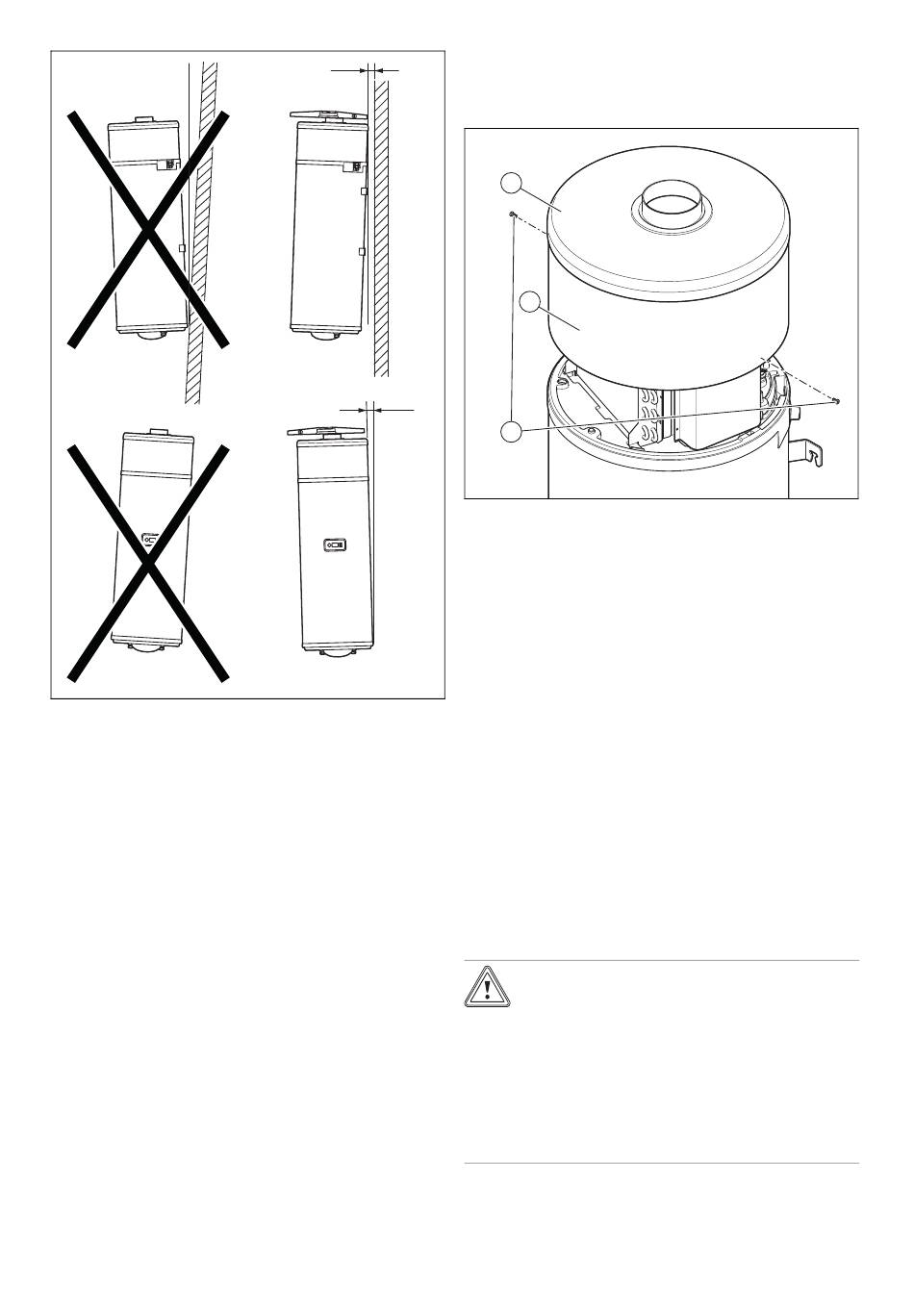

2. Ajustez le produit de façon à ce qu'il soit vertical ou qu'il
penche sensiblement vers la gauche, de sorte que les
condensats puissent s'écouler sans problème.
0020284995_00 MagnaAqua Notice d'installation et de maintenance
4.10
≥ 10
4.10.1 Démontage du capot de protection
≤ 25
1. Dévissez les vis (1) situées sur la bague de carter (2)
du produit avec un tournevis Torx.
2. Retirez l'ensemble capot de protection supérieur (3) et
bague de carter (2).
4.10.2 Montage du capot de protection
1. Montez l'ensemble capot de protection supérieur (3) et
bague de carter (2).
2. Faites tourner l'ensemble capot de protection (3) et
bague de carter (2) de quelques millimètres dans le
sens inverse des aiguilles d'une montre pour enclen-
cher les 4 vis dans les fixations à baïonnette.
3. Faites bien attention à ne pas endommager le matériau
isolant.
4. Assurez vous que la bague de carter est positionnée
correctement sur le ballon d'eau chaude sanitaire et
que les pattes de fixation à baïonnette ne sont pas
pliées.
5. Fixez la bague de carter en resserrant les 4 vis (1).
5
Démontage/montage de l'enveloppe de
protection
3
2
1

Installation

Attention !
Risques de dommages matériels par
transfert de chaleur lors du soudage !
▶
N'effectuez pas de soudure au niveau des
pièces de raccordement du produit.
▶
Procédez à l'isolation thermique des tubes
hydrauliques en sortie du produit et sur
l'installation avant d'effectuer des sou-
dures.
Installation 5
