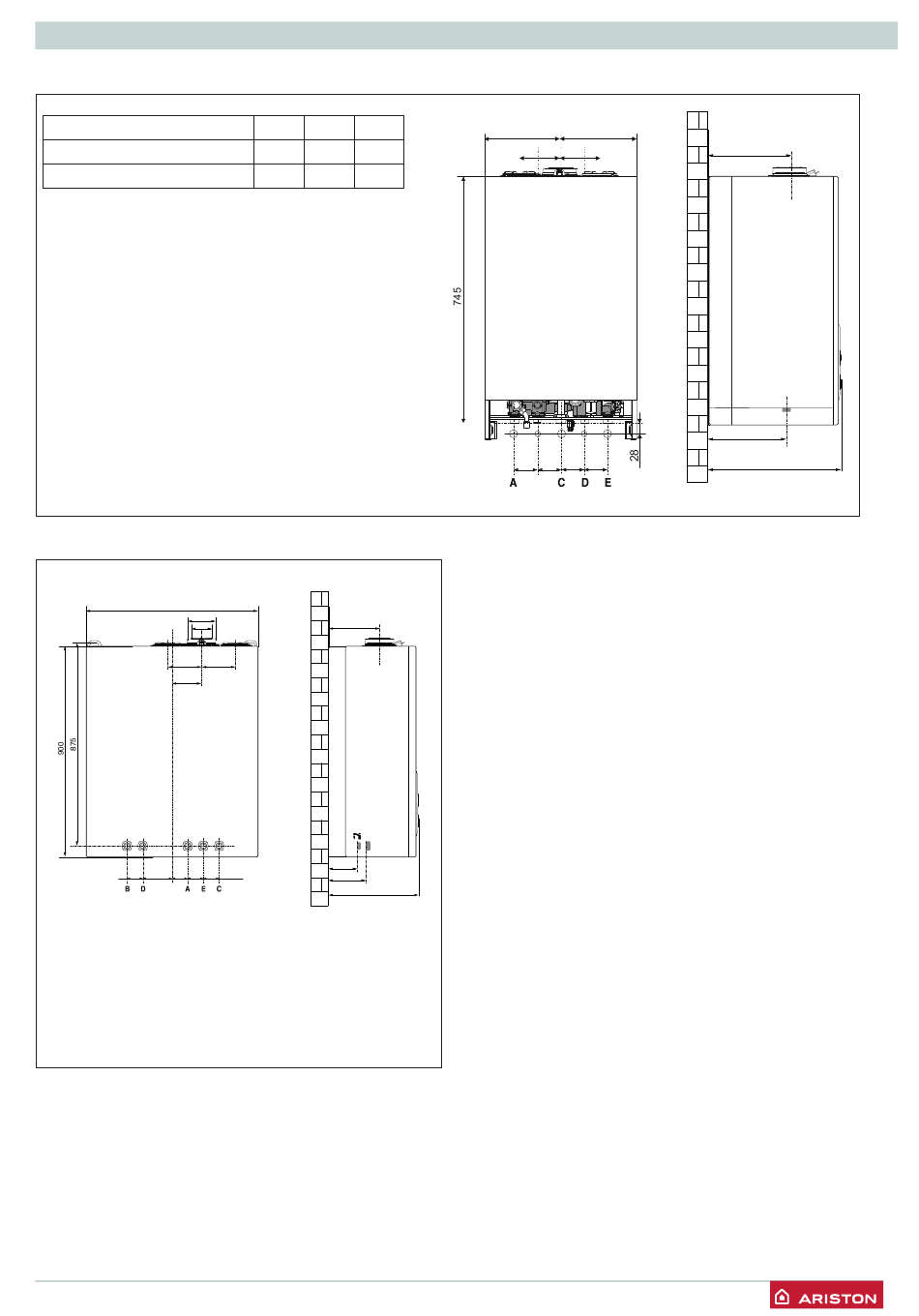

DIMENSIONS

CLAS B ONE PLUS 25 FR
CLAS B ONE PLUS 30/35 FR
A. Départ chauffage 3/4"
B. Sortie eau chaude sanitaire 1/2"
C. Entrée gaz 3/4"
D. Entrée eau froide sanitaire 1/2"
E. Retour chauffage 3/4"
ATTENTION!!
La chaudière peut être
installée avec ou sans le Kit
écarteur.
Suivre les instructions de
montage sur le gabarit de
pose present dans le Kit
barrette de robinetterie.
CLAS B ONE MAX
600
100
ø
60
ø
120
100
54 124 48 54 54
A. Départ chauffage 3/4"
B. Sortie eau chaude sanitaire 1/2"
C. Entrée gaz 3/4"
D. Entrée eau froide sanitaire 1/2"
E. Retour chauffage 3/4"
L1 L2 L3
246 216 390
246 216 460
312 (mod. 25)
242 (mod. 35)
120
137
191
474
220 220
120 120
65 67 67 65
R
DESCRIPTION
L1
L2
L3
