DESCRIPTION

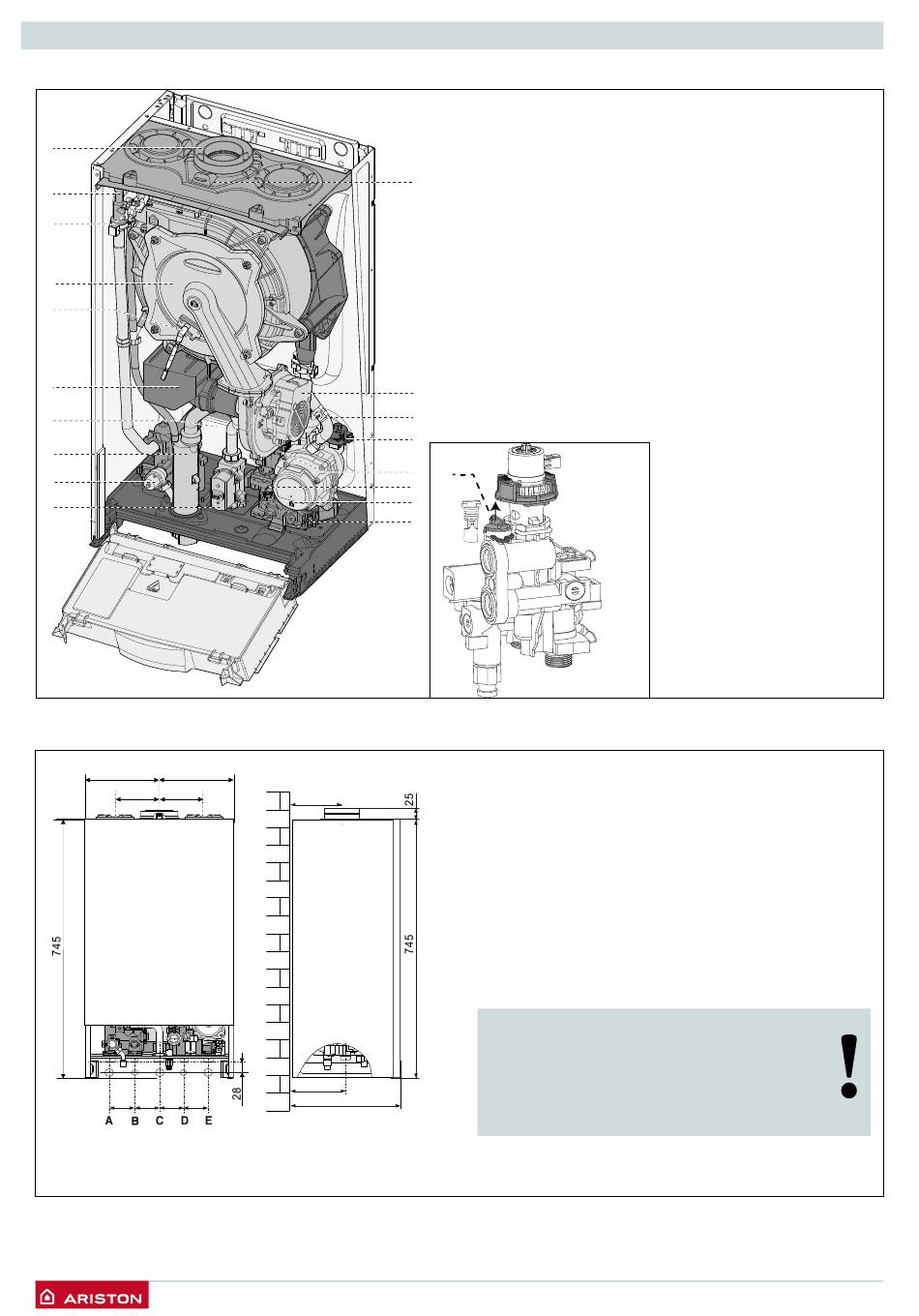

VUE GLOBALE
1
2
3
4
5
6
7
8
9
10
DIMENSIONS
200
200
120
120
65
67 67
65
12
/
20
18
17
16
15
21
14
13
12
180
150
315 (24)
385 (30-35)
1.
Collecteur sortie fumée
2.
Purgeur manuel
3.
Sonde sortie échangeur principal
4.
Brûleur
5.
Électrode d'ionisation/ d'allumage
6.
Silencieux
7.
Échangeur sanitaire
8
Siphon
9.
Soupape chauffage
10. Vanne gaz
12. Filtre chauffage
13. Circulateur
14. Débistat sanitaire
15. Vanne distributrice
16. Pressostat on/off circuit primaire
17. Sonde entrée échangeur principal
A. Départ chauffage 3/4"
B. Sortie eau chaude sanitaire 1/2"
C. Entrée gaz 3/4"
D. Entrée eau froide sanitaire 1/2"
E. Retour chauffage 3/4"
ATTENTION!!
La chaudière peut être installée avec ou sans le
Kit écarteur.
Suivre les instructions de montage sur le
gabarit de pose present dans le Kit barrette de
robinetterie.
18. Ventilateur
20. Prise analyse fumées
21. By-pass
