Fixation par vis (2x)

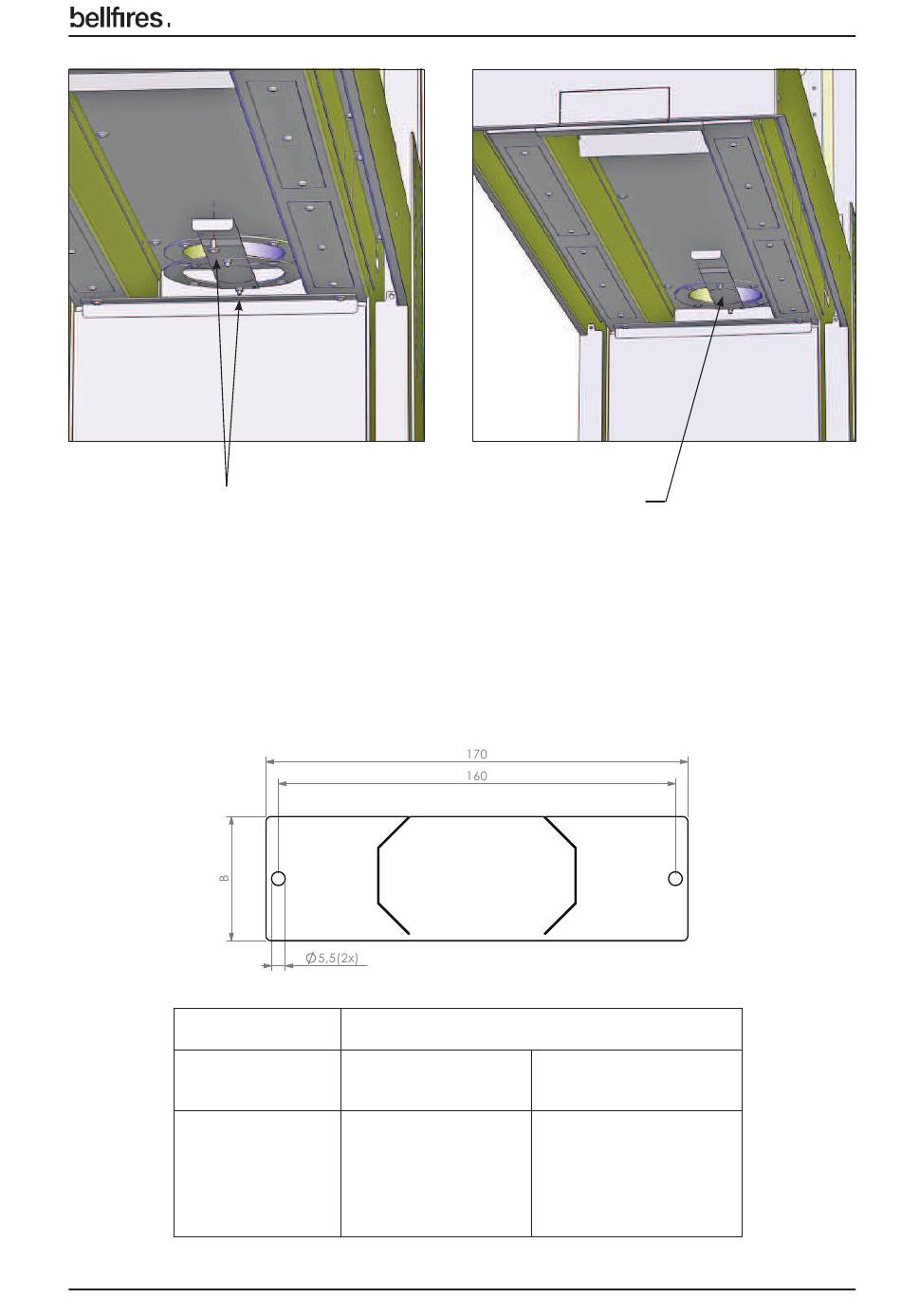

Figure 30: Place de la plaque de resserrement
Les plaques de resserrement suivant sont inclus:
Plaque de
resserrement:
Largeur:
Largeur:
Largeur:
Largeur:
Largeur:
Notice d'installation
Montage plaque
de resserrement
Raccord de canalisation concentrique de l'appareil
[Ø130 - 200 mm]
Sortie murale
-
B = 40 mm
B = 50 mm
B = 65 mm
B = 80 mm
[Ø100 - 150 mm]
Sortie de toit
B = 30 mm
B = 40 mm
B = 50 mm
B = 65 mm
-
