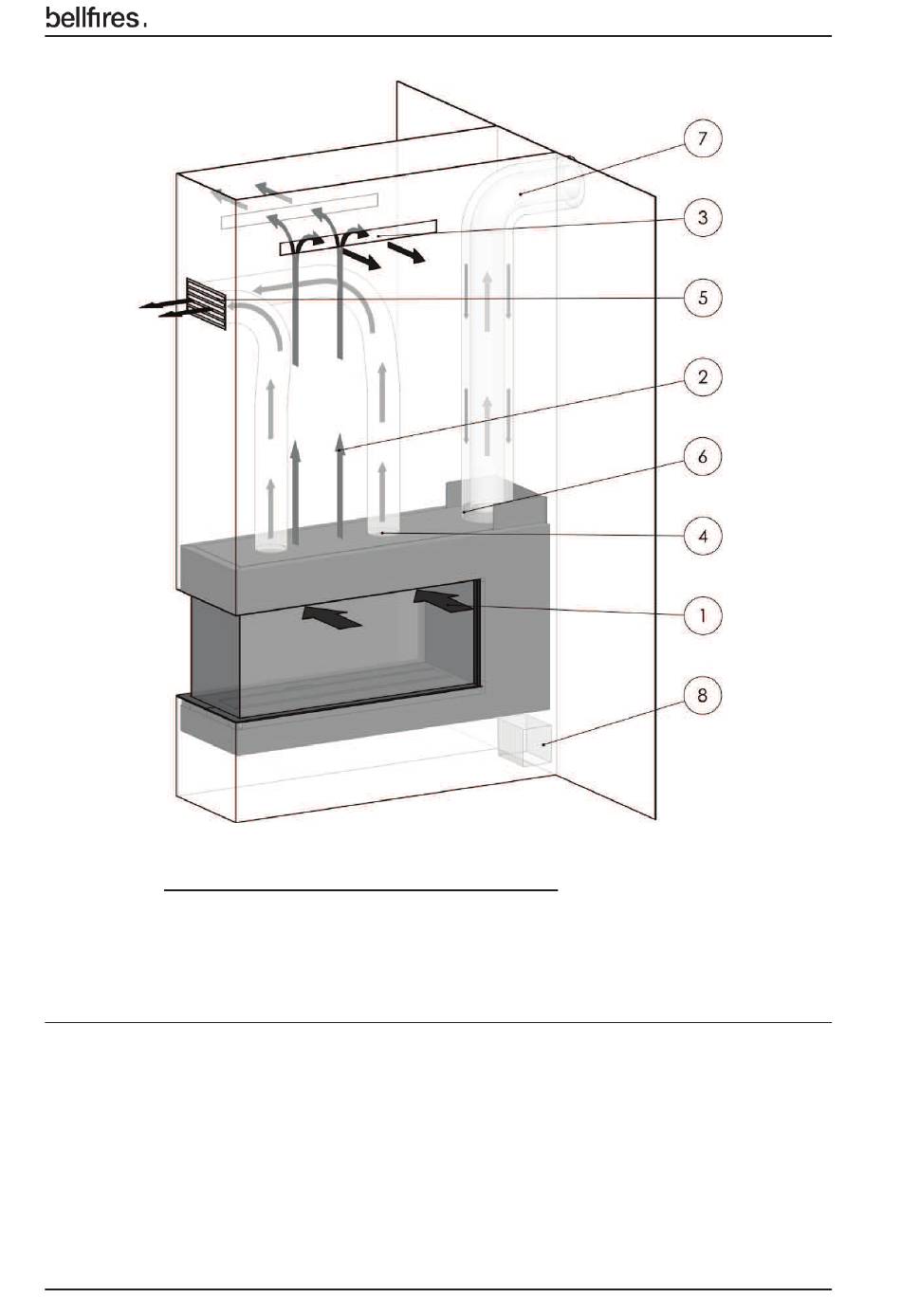

Figure 16: Appareil installé dans une cheminée ventilée
Sortie horizontale de l'évacuation des gaz de combustion / l'alimentation
en air de combustion par le biais du mur.
Doté des options/accessoires:
• kit de convection (= manteau de convection et 1x jeu de convection)
• 1x jeu de convection supplémentaire
1 Ouverture d'admission (appareil) d'air de combustion
2 Convection naturelle dans la cheminée
3 Aérateur (grille) (cheminée) d'air de convection naturelle
4 Aérateur (appareil) d'air de convection / raccord du kit de convection (2x ou 4x)
5 Aérateur (grille du kit de convection) (cheminée) d'air de convection (2x ou 4x)
6 Raccordement de canalisation concentrique de l'appareil ; Ø130-200 mm pour une sortie
murale horizontale
7 Sortie murale horizontale
8 Unité de commande à monter avec le bloc de réglage du gaz et le récepteur
