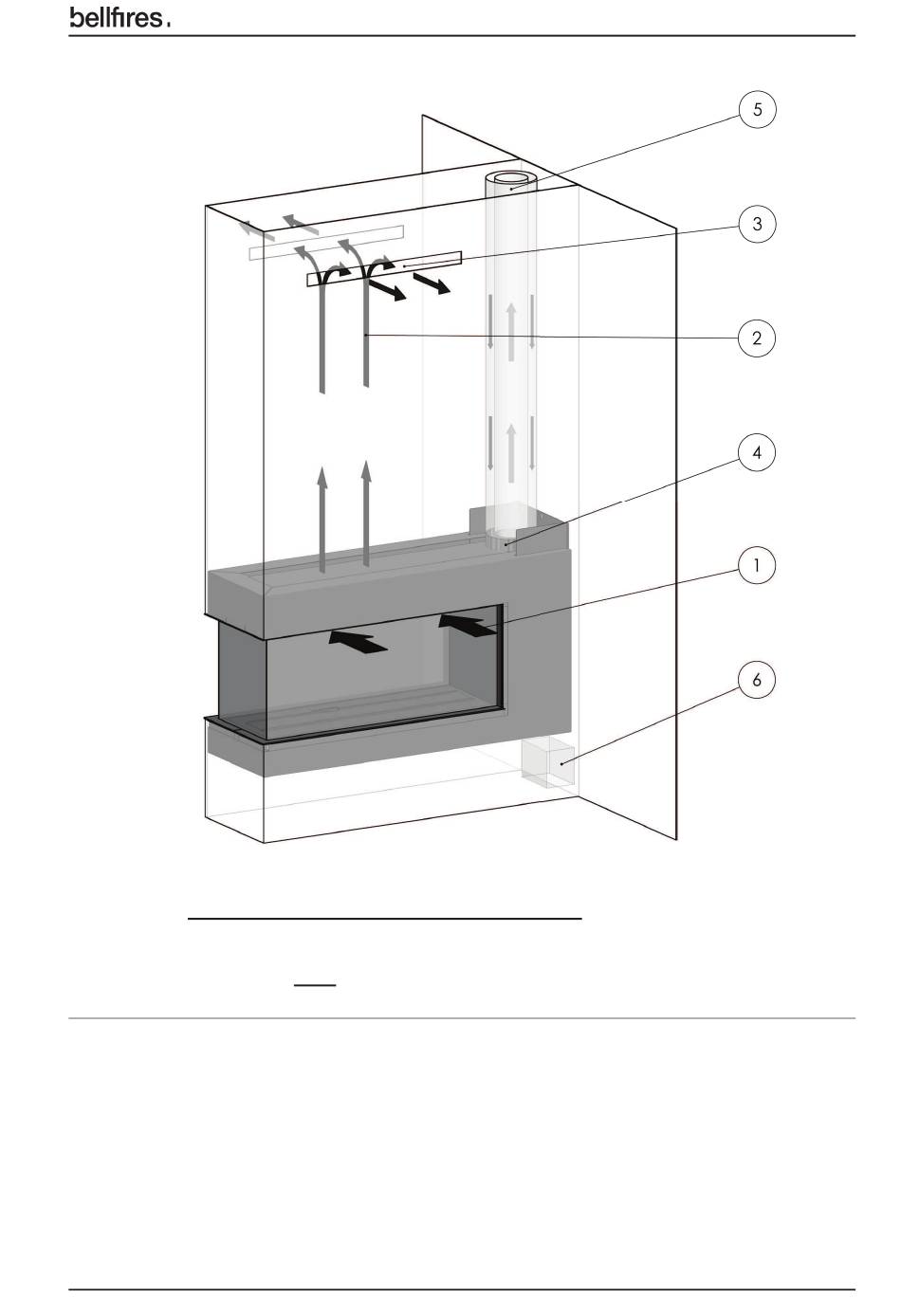

Figure 17:
Appareil installé dans une cheminée ventilée
Sortie verticale de l'évacuation des gaz de combustion /
l'alimentation en air de combustion par le biais du toit.
Application sans kit de convection.
1
Ouverture d'admission (appareil) d'air de convection
2
Convection naturelle dans la cheminée
3
Aérateur
(grille) (cheminée) d'air de convection (2x)
4
Raccordement de canalisation concentrique de l'appareil ; Ø100-150 mm pour une sortie
de toit verticale
5
Système de canalisation concentrique Ø100-150 mm pour une sortie de toit verticale
6
Unité de commande à monter avec le bloc de réglage du gaz et le récepteur
Notice d'installation
