IGC
1
la séRIE IGC
1.1
ChaMPs D'aPPlICaTIoN
Les unités polyvalentes dC inVERTER de la gamme IGC sont conçues pour
refroidir ou chauffer l'eau destinée à des installations de climatisation et
de chauffage et pour la production d'eau chaude sanitaire (ECS), à usage
résidentiel ou commercial. il s'agit de véritables unités polyvalentes, dotées
de 4 raccords eau, dont les modes de fonctionnement sont les suivants:
1. Production d'eau froide, en mode été, pour l'installation de climatisation
(condensation à air sur l'échangeur à bloc aileté)
2. Production d'eau froide, en mode été, pour l'installation de climatisation,
avec RéCuPéRaTion ToTaLE de la chaleur de condensation (pour la
production d'ECS, au moyen de l'échangeur à plaques dédié)
3. Production d'eau chaude, en mode hiver, pour l'installation de chauffage,
tout comme pour une PàC traditionnelle (évaporation à air "côté batterie"
et condensation à eau sur plaques côté installation)
4. Production d'ECS, en mode hiver, par interruption temporaire de la
production d'eau chaude pour le chauffage ( (priorité ECS)
5. Production d'ECS uniquement (en particulier dans des conditions de
climat doux, en plus qu'en été ou en hiver)

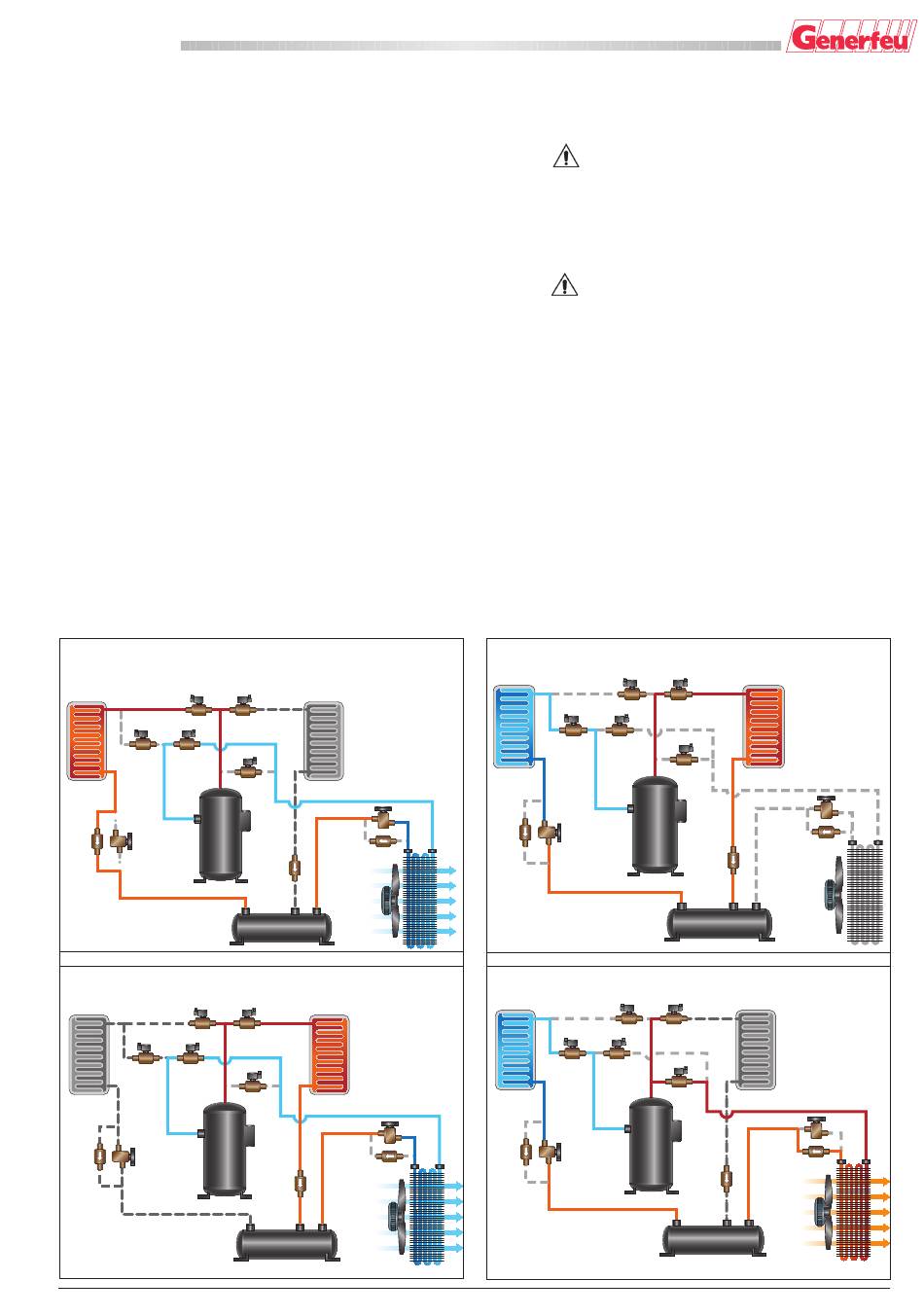

Configuration hiver
S1
V1
V5
V4
PoMPE À
ChalEuR
ECs / Printemps (fonctionnement 365 jours/an)
S1
V1
V4
V5
PoMPE À
ChalEuR
RG66013619
ECs
V2
S2
V3
S2
V2
ECs
V3
La reproduction même partielle de ce manuel est interdite
attention
: quand on fait référence à la production d'eau chaude
sanitaire, il faut entendre le stockage d'énergie thermique dans un
réservoir d'accumulation d'eau "technique". L'eau à usage sanitaire
doit être chauffée par un serpentin en acier inox présent à l'intérieur du
réservoir d'accumulation. Cette solution permet d'éviter le stockage d'eau
sanitaire et la gestion d'un cycle antilégionelle (pour plus de détails, voir
les schémas hydrauliques recommandés).
attention
: les unités IGC nE SonT pas conçues pour être utilisées
comme réchauffeur "rapide ».
les unités IGC sont conçues pour être installées à l'extérieur (degré de
protection IP24), dans un lieu non accessible au public.
Si les grilles de protections (accessoire) ne sont pas montées ou quand
l'appareil est accessible par le personnel (spécialisé ou non), il faut prévoir
des barrières de protection pour empêcher l'accès à la batterie ailetée.
Ne pas installer l'appareil dans des locaux où sont présents des gaz ou
des poudres inflammables.
Configuration été (récupération de chaleur totale)
S1
V4
PoMPE À
ChalEuR
S3
S1
V4
PoMPE À
S3
ChalEuR
V1
V2
S2
ECs
V5
V3
Configuration été
S2
ECs
V1
V2
V5
V3
S3
S3
5
