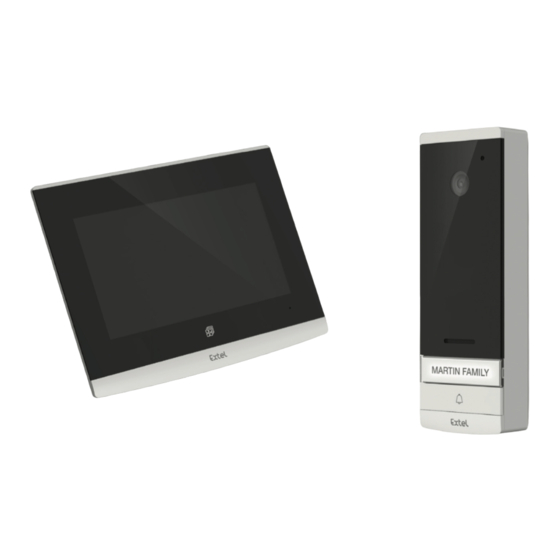

Wave
720313
Guide d'installation et d'utilisation
Installation and User Manual
Installatie- en gebruikersgids
Installations-und Bedienungsanleitung
Guía de instalación y de uso
Manual de instalação e utilização
Manuale d'uso e installazione
Οδηγό εγκατάσταση και χρήση
V1
• Dernière version de la notice téléchargeable en couleur sur :
• Latest version of the downloadable instructions in colour:
• Laatste versie van de downloadbare gebruikershandleiding in kleur op:
2
• Neueste Version der herunterladbaren Bedienungsanleitung in Farbe auf:
• Última versión de las instrucciones, descargables en color en:
• Versão mais recente do manual a cores disponível para download em:
• L'ultima versione del manuale d'istruzioni a colori è scaricabile dal sito:
• Η τελευταία έγχρω η έκδοση του εγχειριδίου είναι διαθέσι η προ λήψη στην ιστοσελίδα:
EXTEL TV
www.avidsen.com
Publicité
Table des Matières
Manuels Connexes pour Extel Wave 720313
Sommaire des Matières pour Extel Wave 720313
- Page 1 • Versão mais recente do manual a cores disponível para download em: • L’ultima versione del manuale d’istruzioni a colori è scaricabile dal sito: • Η τελευταία έγχρω η έκδοση του εγχειριδίου είναι διαθέσι η προ λήψη στην ιστοσελίδα: EXTEL TV www.avidsen.com...
- Page 2 Fig. 1 Master Slave Fig. 2 Master Slave Fig. 3 VIDEO MICK VIDEO MICK Extel - Wave - 720313...
- Page 3 Fig. 4 Fig. 4’ Extel - Wave - 720313...
- Page 4 Fig. 4’ Fig. 5 50cm 160cm 150cm Extel - Wave - 720313...
- Page 5 Fig. 6 Fig. 6' Fig. 7 WiFi Extel - Wave - 720313...
- Page 6 Fig. 8 Extel - Wave - 720313...
- Page 7 Fig. 9 Extel - Wave - 720313...
-
Page 9: Table Des Matières
5 - Réglages avancés G - PARAMÈTRES TECHNIQUES ................16 H - GARANTIE ......................17 I - CONSIGNES DE SÉCURITÉ ................18 J - INFORMATIONS TECHNIQUES ET LÉGALES ..........19 1 - Déclaration de conformite Extel - Wave - 720313... -
Page 10: A - Contenu Du Kit
Bouton de reset (noir) transparent pour écrire sur l’étiquette) Microphone Connecteurs vers l'alimentation, la gâche et la motorisation Bouton d’appel Connecteurs vers la platine de rue Cellule crépusculaire permettant de détecter la luminosité ambiante Connecteurs vers la PowerBox Extel - Wave - 720313... -
Page 11: E - Installation
• Vous pouvez connecter et utiliser une gâche électrique (non fournie) avec votre platine de rue, avec ou sans mémoire mécanique. Le visiophone Extel Wave ne pourra activer une gâche électrique que dans le cas où la PowerBox est alimentée par l’alimentation fournie. -
Page 12: Installation De La Powerbox
• La distance maximale entre la platine de rue et la gâche ou serrure électrique est au maximum de 50m. La section du câble à utiliser est de 0.75mm². • Il est conseillé d’utiliser une gâche 12V/1.1A max avec mémoire mécanique WECA (référence Extel 109021 ou 109031) ou WECA 5001/2 10 SER R1 (référence 150011). -
Page 13: Appairage Du Moniteur Et De La Powerbox
Attention à l’effet de Larsen si la platine de rue et le moniteur sont trop proches (bruit strident). 1 - Mettre l’écran en mode appairage Dans le menu de votre visiophone, rendez-vous dans le sous-menu paramètres Dans le sous menu des paramètres, sélectionnez la deuxième ligne et lancez le mode appairage Extel - Wave - 720313... - Page 14 L’écran se mettra à sonner. Attention : il est nécessaire d’appuyer sur le bouton de la platine de rue avant que le compteur de l’écran n’atteigne 0. Extel - Wave - 720313...
-
Page 15: Application Smartphone
(environ 30s.). Le visiophone Extel Wave fonctionne avec tous les types de wifi 2.4GHz ou 5GHz. Cependant, pour une optimisation des performances, nous conseillons de connecter votre visiophone à un wifi 5GHz. Avant d’entamer la procédure d’appairage, il est conseillé de connecter votre smartphone au wifi auquel vous souhaitez connecter le visiophone. - Page 16 E - INSTALLATION 3 - Depuis l’application Extel Connect, cliquez sur + afin d’ajouter un appareil. Scannez le QR Code de votre visiophone tel qu’indiqué à la page précédente. 4 - Cliquez sur nouvel appareil puis suivant Le réseau wifi auquel votre téléphone est connecté...
-
Page 17: Ajouter Un Smartphone À Un Visiophone Connecté
Ajouter un smartphone à un visiophone connecté 1- Téléchargez l’application Extel Connect sur votre smartphone depuis l’Apple store ou le Play store Attention : retirez le mode réseau intelligent du wifi du smartphone s’il est activé. - Page 18 E - INSTALLATION 2 - Depuis l’application Extel Connect, cliquez Important : En cliquant sur le QR Code à droite sur + afin d’ajouter un appareil. de la ligne IDU, vous pourrez scanner le QR Code du moniteur du visiophone et obtenir plus rapidement sont IDU.
- Page 19 à votre visiophone Extel Connect. Voir chapitre : ‘’Ajouter un smartphone à un visiophone connecté’’. • Lien : partagez les identifi ants de votre visiophone Extel Connect avec vos amis ou famille. • Demandez à amis télécharger...
- Page 20 • Partagez par ailleurs et de manière sécurisée Permet d’éditer les photos (supprimer, trier votre mot de passe. et regrouper) • En cliquant sur le lien, l’application Extel Regroupe les photos enregistrées. Connect de votre ami s’ouvre automatiquement et toutes les informations du visiophone sont préremplies.
-
Page 21: F - Mode D'emploi Du Moniteur
F - MODE D’EMPLOI DU MONITEUR Le visiophone Extel Wave est contrôlé par touche sensible. La fonction des boutons varie en fonction du menu dans lequel vous vous trouvez. Les icônes en bas de l’écran vous permettent de comprendre leur utilisation 1 - FONCTIONS DES TOUCHES Ecran éteint : Visualisation de la platine de rue (mode espion, uniquement lorsque la platine de rue n'est... -
Page 22: Menu De Réglage Du Son
2 - Menu d’appairage du smartphone Identifiant du visiophone Réseau Wifi connecté Statut du Wifi mode appairage connecté (si icône fixe) en cours de connexion (si icône dynamique) wifi en cours de redémarrage Redémarrage du wifi Extel - Wave - 720313... -
Page 23: Réglages Avancés
5 - RÉGLAGES AVANCÉS Sous-menu ‘’ne pas déranger’’ Démarrer l’appairage Sélection du mode d’enregistrement (photo ou vidéo) Effacement des photos/vidéos/ mémoire complète Durée de l’impulsion d’ouverture pour la motorisation de portail Retour aux paramètres d’usine du visiophone Extel - Wave - 720313... -
Page 24: G - Paramètres Techniques
Caractéristiques électriques Platine de rue : 4x1.5V LR20 ou alimentation externe 12V / 2A Application : Extel Connect (nécessite un smartphone avec connexion 3G/4G ou Wifi) Compatibilité smartphone Compatibilité OS : Android (v4.4 ou supérieur) / iOS (7 ou supérieur) Notification push en cas d'appel d'un visiteur Température de fonctionnement... -
Page 25: H - Garantie
En cas de besoin, notre site technique est à votre hors tension. disposition : www.avidsen.com • Le ticket de caisse ou la facture fait preuve de la date d’achat. Dernière version de la notice téléchargeable en couleur sur : www.avidsen.com Extel - Wave - 720313... -
Page 26: I - Consignes De Sécurité
: 100-240 Volts et 50- 60 hertz. N’essayez jamais d’utiliser cet appareil avec une tension différente. - Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation. Extel - Wave - 720313... -
Page 27: J - Informations Techniques Et Légales
J - INFORMATIONS TECHNIQUES ET LÉGALES 1 - DÉCLARATION DE CONFORMITÉ Le soussigné, avidsen, déclare que l’équipement radioélectrique du type Extel Wave est conforme à la directive 2014/53/UE Standards: • LVD 2014/35/EU • EN 62368-1:2014+A11:2017 • EMC 2014/30/EU • EN 301 489-1 V2.2.3 •... - Page 28 France 0 892 350 069 Service 0,35 € / min + prix appel Italia : +39 02 96488273 assistenza@cfi-extel.com España : +34 902 109 819 sat-hotline@cfi-extel.com BE-NL-LU-DE-CH-AT : +352 26302353 sav@benelom.com Printed in P.R.C. Découvrez nos produits sur : www.avidsen.com...
