Sélectionnez la position de l'appareil en tenant compte des
principes suivants :
• L'appareil doit être installé dans une position pouvant
supporter le poids total de l'appareil, de la tuyauterie des
liquides frigorigènes et le condensat.
• Un accès approprié doit être prévu pour l'entretien de la
tuyauterie des liquides frigorigènes, de l'EXV (la vanne
de détente électronique), du boîtier électrique et de la
pompe à condensat. Il est recommandé d'avoir un déga-
gement de 60,96 cm tout autour de l'appareil.
• Il doit y avoir un dégagement d'au moins 101,6 cm entre
l'appareil et un mur ou un autre obstacle. Consultez
la fig. 4.
MIN. 101,6 cm
MIN. 101,6 cm

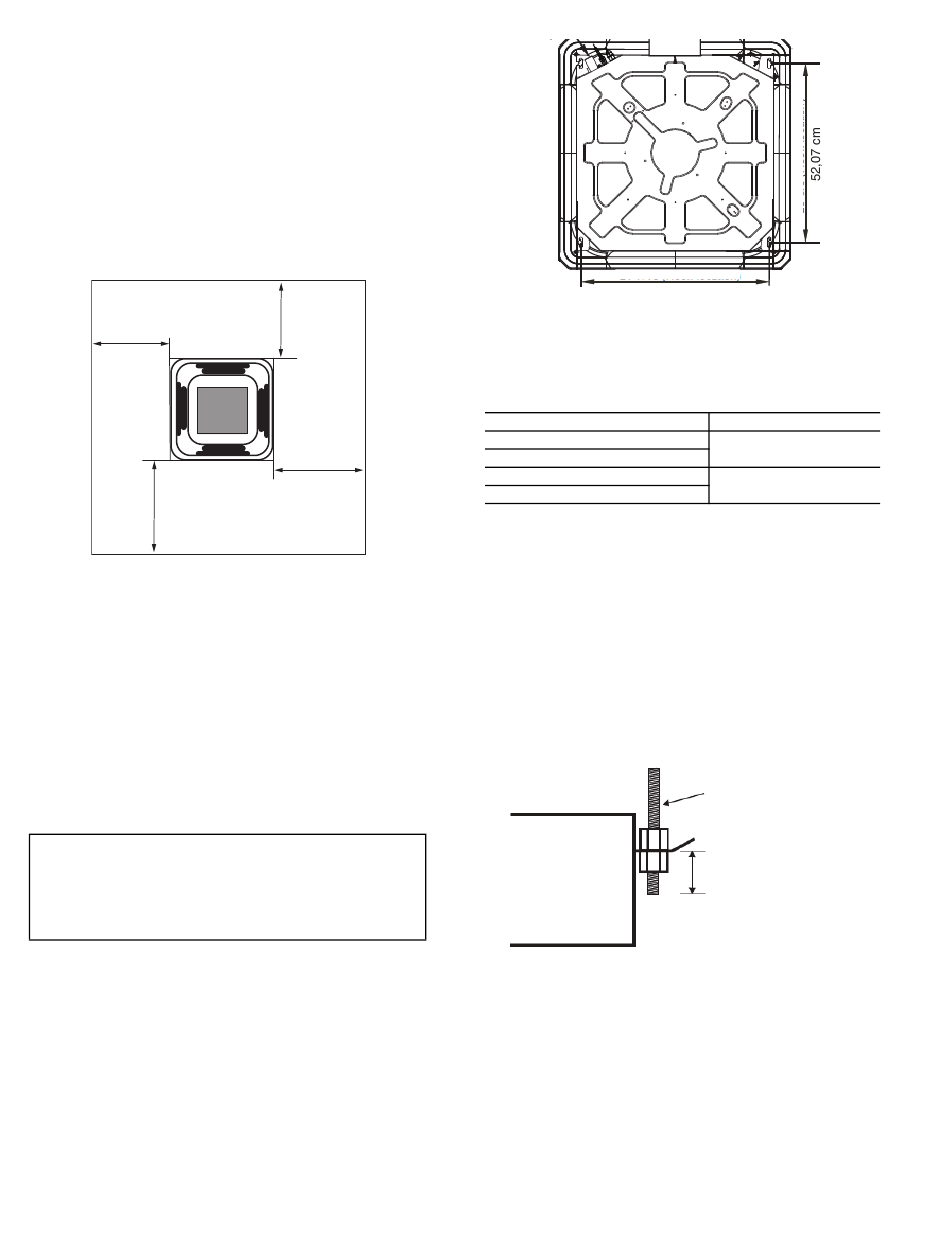

Fig. 4 — Distance entre l'appareil et un mur ou
un autre obstacle
• La distance recommandée entre 2 appareils est de 3 m
pour éviter toute recirculation d'air.
• L'appareil ne doit pas être positionné directement au-des-
sus d'un obstacle.
• Après l'installation, l'appareil doit être à niveau et
d'équerre.
• Les conduites d'évacuation de condensat doivent avoir
une pente descendante suffisante (2,54 cm tous les
2,54 m) sur toute la course horizontale entre l'appareil et
l'évacuation. L'élévation maximale des condensats est
de 60 cm.
IMPORTANT : Assurez-vous que la grille de plafond
est supportée de manière indépendante de l'appareil. La
grille de plafond ne doit pas être supportée par l'une
des pièces de l'appareil ou par un câble ou tuyau asso-
cié.
Étape 3 – Montage de l'appareil
INSTALLATION DES BOULONS D'ACCROCHAGE —
Installez les boulons d'accrochage aux emplacements indi-
qués dans la fig. 5. Utilisez des tiges filetées de 9,52 mm. Pour
savoir le poids de l'appareil, consultez le tableau 2.
MIN. 101,6 cm
MIN. 101,6 cm
a40-1720
6
54,6 cm
Fig. 5 — Montage des emplacements pour
crochet
Tableau 2 — Poids de l'appareil
APPAREIL 40WAC
007
009
012
015
*Comprend le poids de la grille.
MONTAGE DE L'APPAREIL — L'appareil peut mainte-
nant être placé sur les barres d'accrochage pour le montage.
1. Utilisez les barres et les attaches pour suspendre l'appa-
reil sur les trous de montage fournis par l'usine.
2. Réglez la hauteur de l'appareil jusqu'à ce que le bas (sans
le panneau) est égal au faux plafond.
3. Maintenez l'appareil en position avec des contre-écrous
et des rondelles sur les deux côtés du support de l'appa-
reil. Assurez-vous que la tige filetée ne dépasse pas de
plus de 5 cm sur le dessous des supports de montage
comme le montre la fig. 6.
Fig. 6 — Tige filetée
INSTALLATION DU PANNEAU
REMARQUE : Le panneau doit être commandé séparément.
1. Enlevez la grille du panneau en glissant les barrures de la
grille vers le centre du panneau. Soulevez la grille à un
angle de 45 degrés et tirez pour la détacher du panneau.
Consultez la fig. 7.
a40-1721
POIDS (KG)*
19,28
20,64
9,52 mm
TIGE FILETÉE < 5,08 cm
a40-1722
