• Faites tourner l'hélice du ventilateur pour s'assurer que
rien ne bloque le ventilateur et qu'il peut tourner libre-
ment. Vérifiez si le ventilateur présente des dommages
liés à l'expédition ou des obstructions. Ajustez le moteur
de la soufflante comme requis.
Étape 2 – Mise en place de l'appareil
DANGER
Les appareils ne doivent pas être installés dans des endroits
où ils risquent d'être exposés à une atmosphère potentielle-
ment explosive ou inflammable. Le non-respect de cette
instruction peut provoquer un incendie ou une explosion,
entraînant des dommages matériels ou de graves blessures,
voire la mort.
Installez l'appareil dans un emplacement conforme aux exi-
gences suivantes :
• Prévoyez un espace adéquat pour l'installation, le déga-
gement pour entretien, les raccordements électriques et
la tuyauterie, ainsi que pour le réseau de conduits. Pour
les dimensions particulières de l'appareil, consultez le
tableau 1 et la fig. 2. Prévoyez un dégagement conformé-
ment aux codes locaux et nationaux.
• Vérifiez que le plafond est en mesure de supporter le
poids de l'appareil. Consultez le tableau 1 pour voir le
poids nominal.
• Prévoyez suffisamment d'espace dans le faux plafond
pour l'installation et l'entretien (voir fig. 4).
• Le faux plafond doit être horizontal et mis à niveau.
• Installez l'appareil dans un emplacement dans la pièce
qui offre une répartition d'air uniforme dans toutes les
directions.
INCLINAISON
MINIMALE DE
LA CANALISATION 1/100

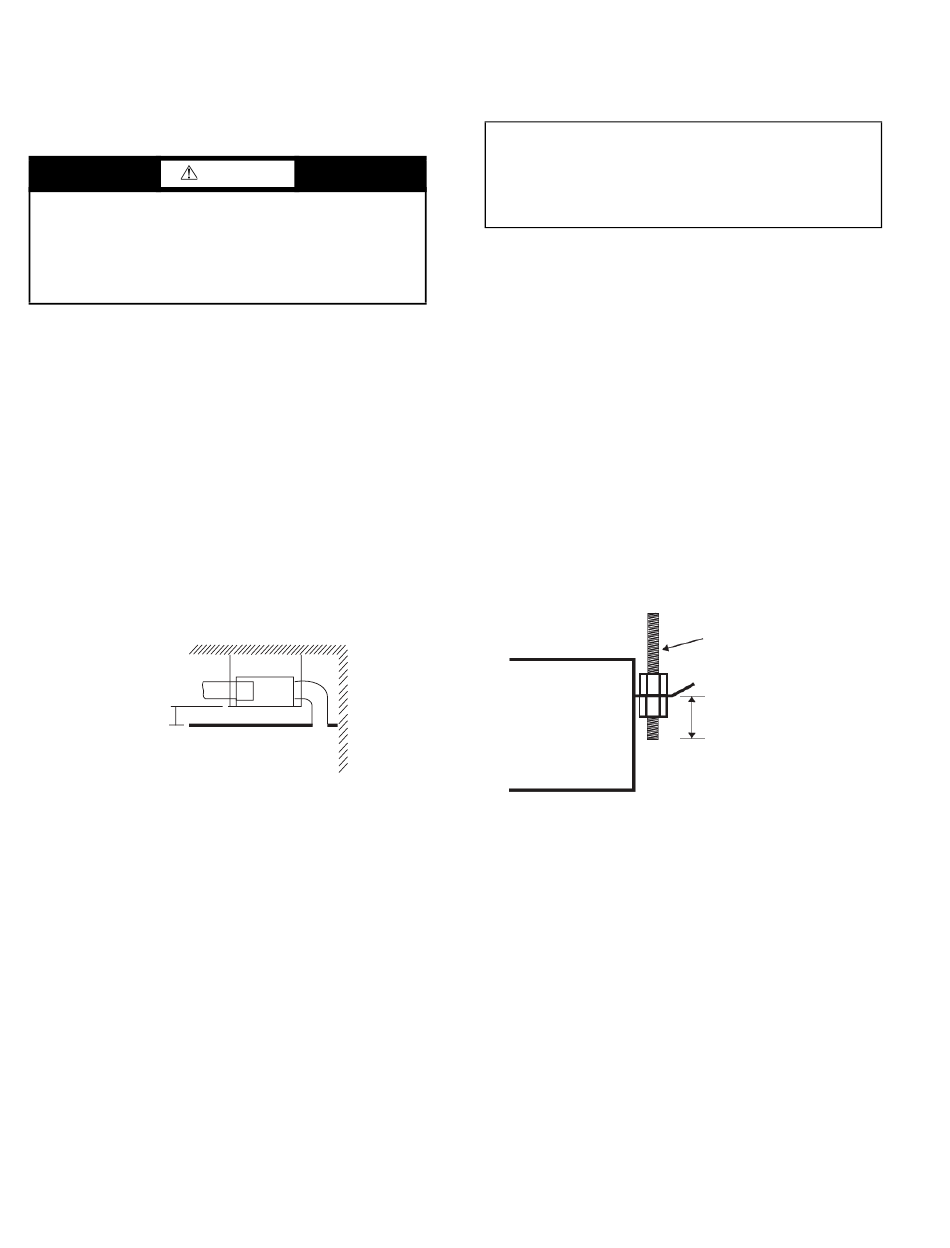

Figure 4 — Installation du faux plafond
Sélectionnez la position de l'appareil en tenant compte des
principes suivants :
• L'appareil doit être installé dans une position pouvant
supporter le poids total de l'appareil, de la tuyauterie des
fluides frigorigènes et le condensat.
• Un accès approprié doit être prévu pour l'entretien de la
tuyauterie des fluides frigorigènes, de l'EXV (la vanne
de détente électronique), du boîtier électrique et de la
pompe à condensat. Il est recommandé d'avoir un déga-
gement de 60,96 cm tout autour de l'appareil.
• L'appareil ne doit pas être positionné directement au-des-
sus d'un obstacle.
• Après l'installation, l'appareil doit être à niveau et
d'équerre.
a40-1849
6
• Les conduites d'évacuation de condensat doivent avoir
une pente descendante suffisante (2,54 cm tous les
2,54 m) sur toute la course horizontale entre l'appareil et
l'évacuation. L'élévation maximale des condensats est
de 75 cm.
IMPORTANT : Assurez-vous que la grille de plafond
est supportée de manière indépendante de l'appareil. La
grille de plafond ne doit pas être supportée par l'une
des pièces de l'appareil ou par un câble ou tuyau
associé.
Étape 3 – Montage de l'appareil
INSTALLATION DES BOULONS D'ACCROCHAGE —
Installez les boulons d'accrochage aux emplacements indiqués
dans la fig. 2, vue du dessus. Utilisez des tiges filetées
de 0,95 cm. Pour savoir le poids de l'appareil, consultez le ta-
bleau 1.
MONTAGE DE L'APPAREIL — L'appareil peut mainte-
nant être placé sur les barres d'accrochage pour le montage.
1. Utilisez les barres et les attaches pour suspendre l'appa-
reil sur les trous de montage fournis par l'usine.
2. Réglez la hauteur de l'appareil jusqu'à ce que le fond
soit au même niveau que le faux plafond, en laissant un
espace suffisant pour créer suffisamment de pente pour la
vidange.
3. Maintenez l'appareil en position avec des contre-écrous
et des rondelles sur les deux côtés du support de montage.
Assurez-vous que la tige filetée ne dépasse pas de plus de
5 cm sur le dessous des supports de montage comme le
montre la fig. 5.
Figure 5 — Tige filetée
INSTALLATION DU CONDUIT — Raccordez les conduits
de retour et d'alimentation aux colliers de conduits prévus sur
l'appareil. Il faut maintenir une distance suffisante entre les dif-
fuseurs de retour et d'alimentation pour éviter une brève circu-
lation de l'air dans l'espace. Le filtre est situé sur le côté retour
de l'appareil, à l'arrière ou en dessous en fonction de la confi-
guration de l'entrée d'air de retour.
CONFIGURATION DE L'AIR DE RETOUR — En fonc-
tion de l'exigence relative à la configuration de l'air de retour
dans l'espace, il est possible de modifier le retour de l'appareil
de l'arrière vers le bas. Comme la fig. 7 l'indique, retirez le col-
lier de conduit de l'air de retour/support du filtre et le panneau
de fond du plénum. Échangez la position pour changer la confi-
guration du retour à l'arrière vers un retour en bas.
9,52 mm
TIGE FILETÉE < 5,08 cm
a40-1722
