Chapitre 3
Brancher l'alimentation et des appareils
contrôle local.
Vous pouvez utiliser le connecteur RS-232 de l'écran pour relier un système de contrôle externe tiers à
l'écran (voir Annexe B : Gérer l'écran à distance à la page 64).
REMARQUE
Les écrans ne sont pas compatibles avec les systèmes de contrôle local à distance, comme une
télécommande universelle.
Référence des connecteurs SBID-7000-V2

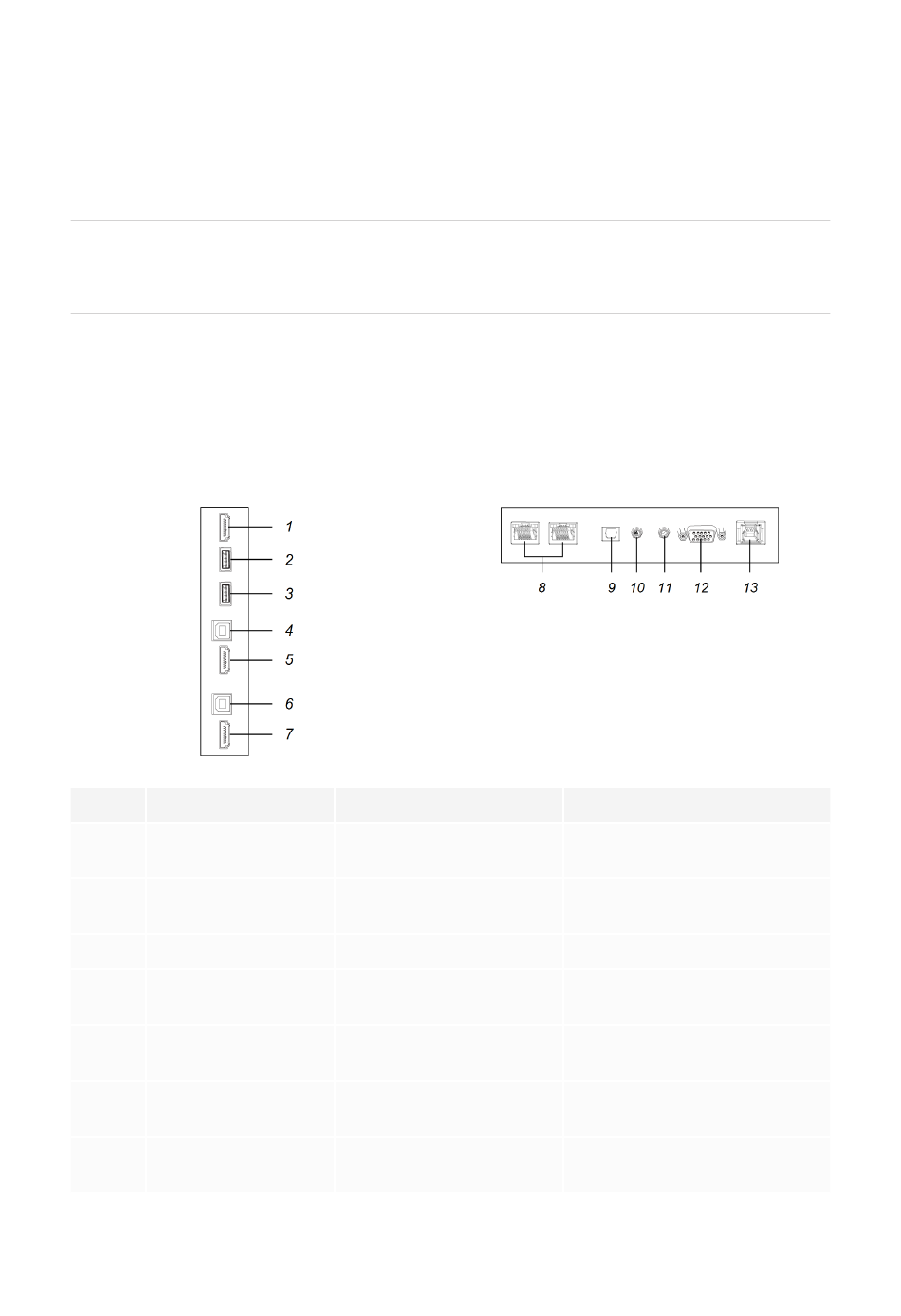

Les diagrammes et le tableau suivants présentent les connecteurs des panneaux connecteurs des
modèles SBID-7000-V2 :
Panneau de connexion latéral
N° Connecteur
1 Sortie HDMI 2.0
2 USB Type-A
3 USB Type-A
4 USB Type-B
5 Entrée HDMI 2.0
6 USB Type-B
7 Entrée HDMI 2.0
smarttech.com/fr/kb/171164
Se branche à
Écran externe
[N/A]
Périphériques pris en charge Voir
Entrée HDMI 1 (toucher)
Entrée HDMI 1 (vidéo et
audio)
Entrée HDMI 2 (toucher)
Entrée HDMI 2 (vidéo et
audio)
panneau de connexion inférieur
Remarques
Voir Brancher un écran externe à
la page 33.
Ce connecteur est un port de
service.
Câbles et connecteurs
Voir page 31 et les câbles et
connecteurs USB.
Voir page 31 et les câbles et
connecteurs HDMI.
Voir page 31 et les câbles et
connecteurs USB.
Voir page 31 et les câbles et
connecteurs HDMI.
USB.
35
