5.
Serrez les écrous à la main.

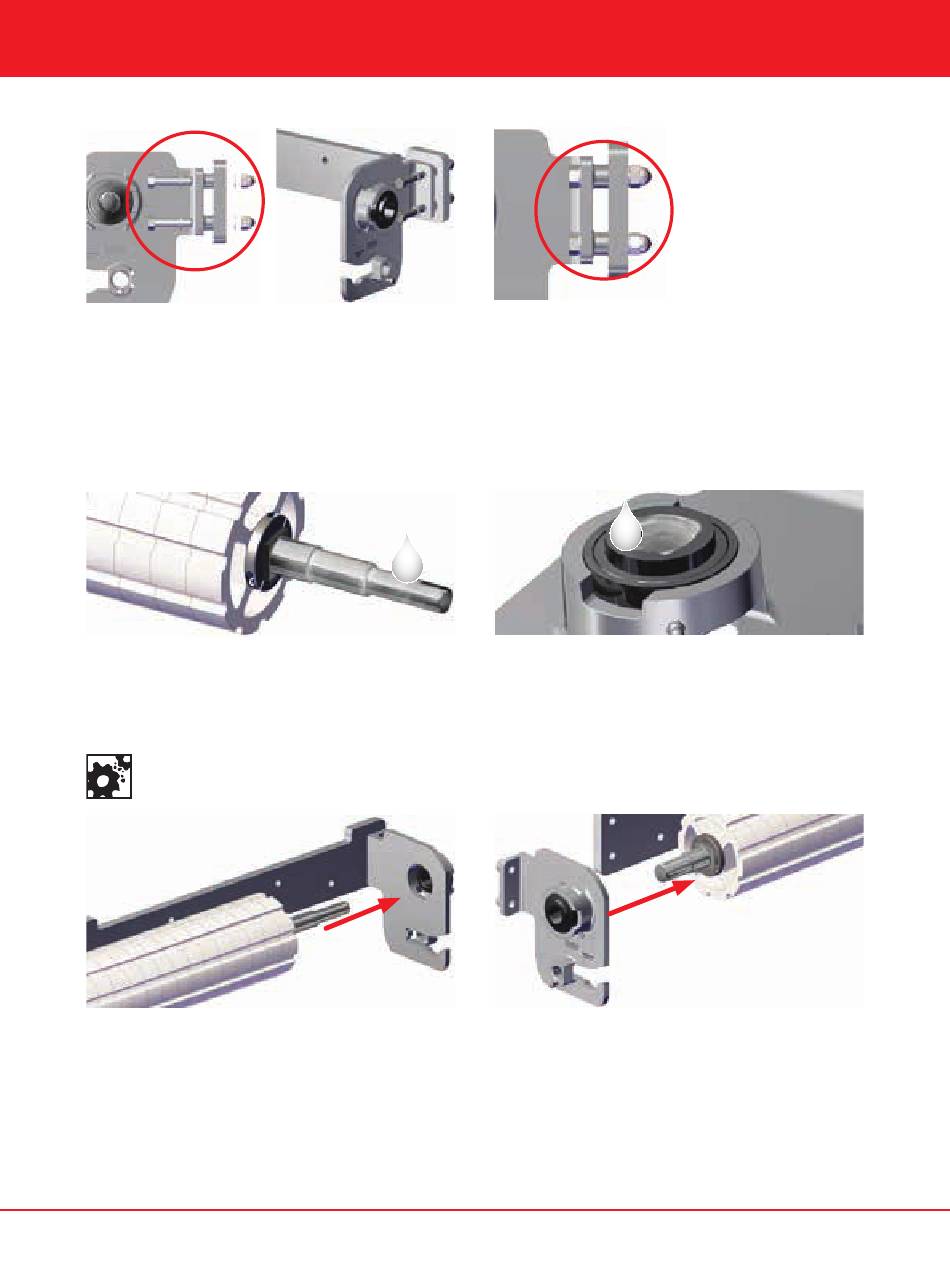

Figure 46 : Installation des fixations
REMARQUE : Ne serrez pas les écrous au couple nécessaire avant de terminer l'alignement de l'arbre.
INSTALLATION DE L'ARBRE D'ENTRAÎNEMENT
1.
Lubrifiez le diamètre extérieur de chaque extrémité de l'arbre avec le lubrifiant antigrippant.
2.
Lubrifiez le diamètre intérieur de chaque ensemble de roulement avec du lubrifiant antigrippant, s'ils
ne sont pas déjà lubrifiés.
Figure 47 : Lubrification de chaque extrémité de l'arbre
3.
Faites glisser l'extrémité de l'arbre du côté entraînement dans le roulement monté de la plaque latérale.
4.
Faites glisser la seconde plaque latérale et le roulement sur l'extrémité de l'arbre opposée
à l'entraînement.
Assurez-vous que l'arbre tient bien en place avant d'installer les composants.
Figure 48 : Remplacement des plaques latérales
5.
Installez la plaque du côté opposé à l'entraînement. Consultez la section « Installation d'une plaque latérale »
à la page 34.
