INSTALLATION DES SUPPORTS DE RACLEUR
1.
Tenez un support au – dessus de la barre intelligente.
REMARQUE : Les languettes d'alignement du support s'insèrent dans les logements courts.
2.
Insérez la languette d'alignement du support dans le premier logement court de la barre intelligente,
puis enfoncez le support dans la barre intelligente.
3.
De la même façon, fixez les autres supports dans les logements courts restants de telle sorte que
les crochets de montage soient orientés vers le côté opérateur.
4.

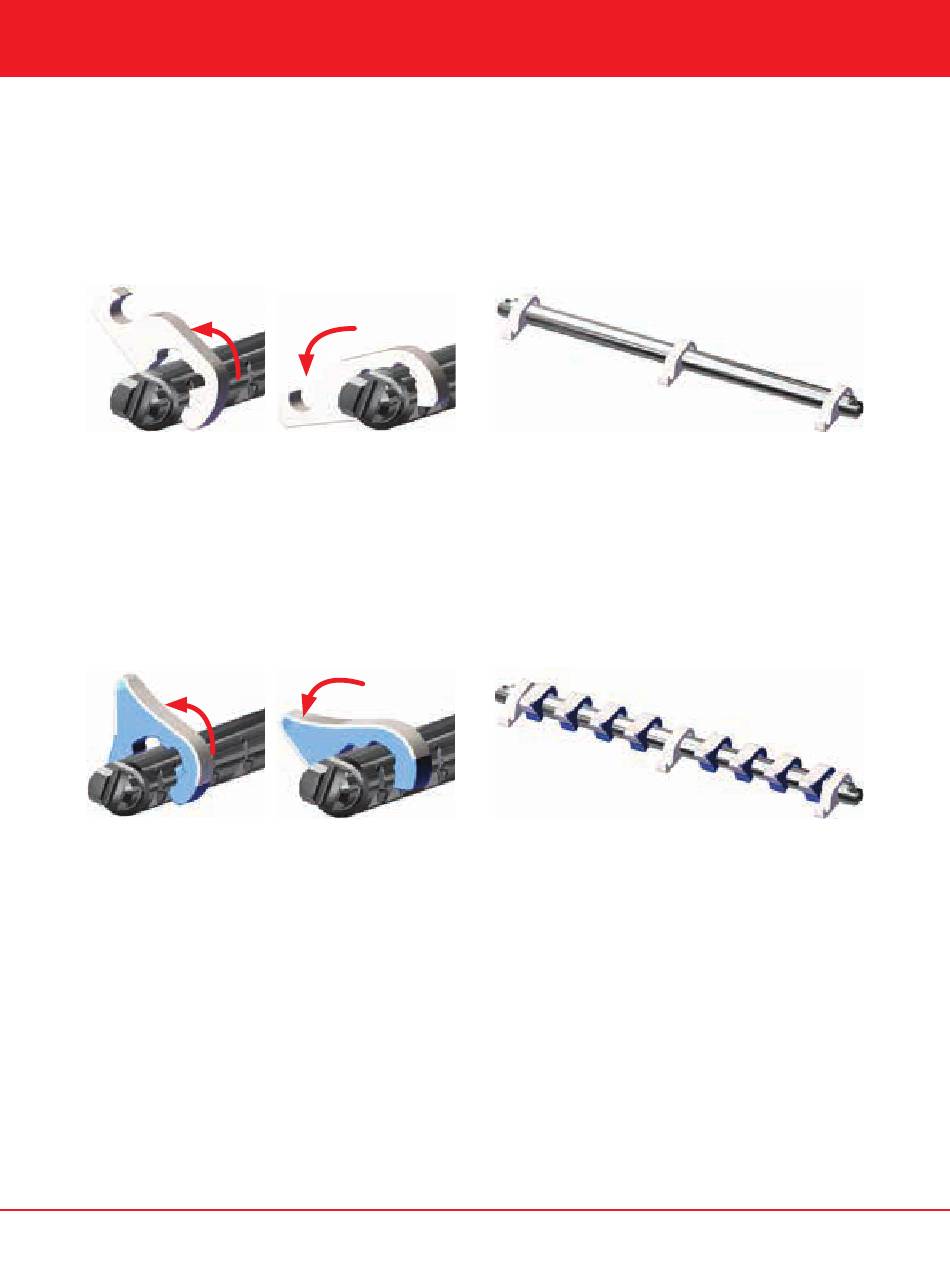

Figure 12 : Installation du support de racleur
INSTALLATION DES LIMITEURS DE POSITION À PATIN
1.
Tenez un limiteur de position à patin au – dessus de la barre intelligente.
REMARQUE : Les languettes d'alignement des limiteurs s'insèrent dans les logements longs.
2.
Insérez la languette d'alignement du limiteur dans l'un des logements longs de la barre intelligente,
puis enfoncez le limiteur dans la barre intelligente.
3.
Installez un limiteur dans chaque logement long de la barre intelligente de telle sorte que les limiteurs
à patin soient orientés vers vous.
Figure 13 : Installation des limiteurs de position des patins
Manuel de l'utilisateur–Unité d'entraînement d'Intralox v. 1.0
Intralox, L.L.C.
3 INSTALLATION ET MONTAGE DE L'UNITÉ
côté opérateur
côté opérateur
