4. Fixez les rails coulissants au rack avec des vis (deux vis à tête plate M5 à chacun
des quatre emplacements) et des rondelles (deux à chacun des quatre
emplacements).
Le même type de rail est utilisé pour les côtés droit et gauche, et le rail peut être fixé
indifféremment sur l'un des côtés. Les pièces du support sur le côté arrière sont
mobiles grâce à des ressorts, et les supports doivent être fixés en position ouverte.
Rail coulissant
Rondelle
Vis
(M5)
Identique pour les parties avant, arrière,
droite et gauche (16 emplacements)

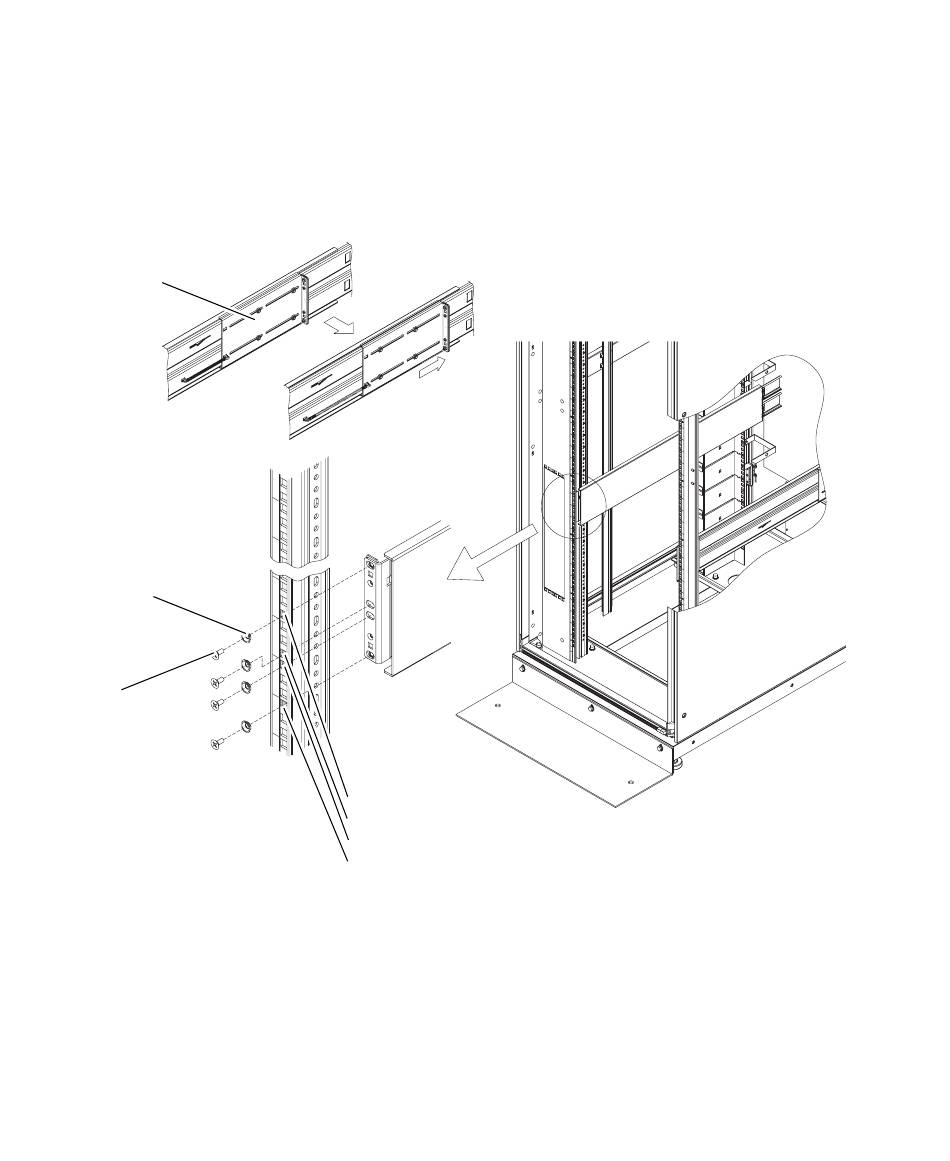

Fixation des rails coulissants sur le rack
FIGURE 3-33
Trou inférieur en 4U
Trou inférieur en 3U
Trou supérieur en 2U
Trou supérieur en 1U
Chapitre 3 Montage des unités dans le rack
3-39
