Procédure de fixation du bras de gestion des câbles
Utilisez cette procédure si les câbles de liaison en cuivre ne sont pas utilisés.
1. Fixez le bras de gestion des câbles.
Pliez le bras de gestion des câbles de sorte que la partie à ressort soit à l'extérieur du
bras et génère une force opposée au déploiement du bras.

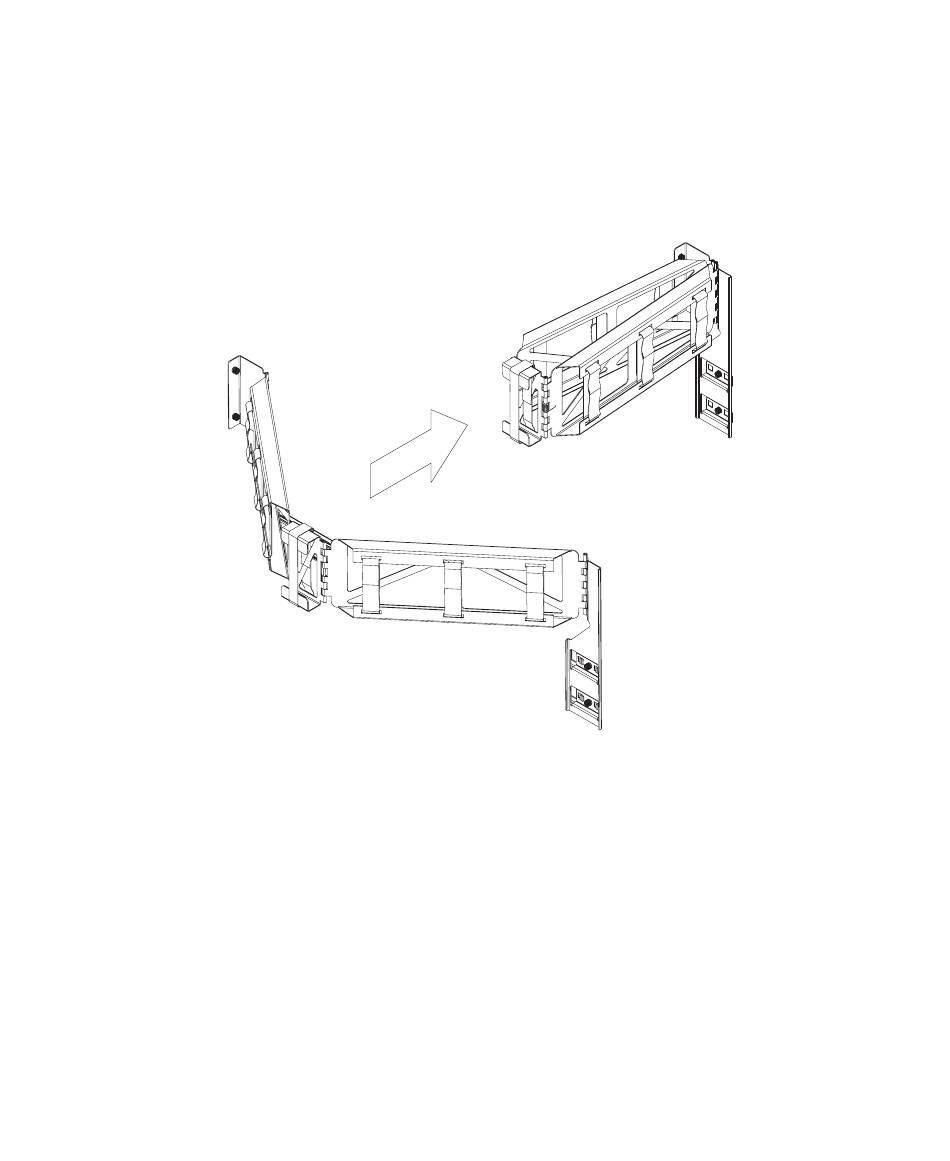

Pliage du bras de gestion des câbles
FIGURE 3-40
2. Comme indiqué dans la figure, fixez une extrémité du bras à l'unité, avec deux vis
à bouton.
Chapitre 3 Montage des unités dans le rack
3-45
