4
MISE EN SERVICE
LA PREMIÈRE MISE EN SERVICE DOIT IMPÉRATIVEMENT ÊTRE CONFIÉE À UN
TECHNICIEN QUALIFIÉ ET AUTORISÉ PAR Generfeu. (VOIR ANNEXE)
Lors de la première mise en marche respecter la réglementation nationale en vigueur.
4.1
CONTRÔLES PRÉALABLES
Lors de la mise en service de l'unité de même que lors de la remise en marche après
la saison d'arrêt, il est recommandé de procéder aux contrôles suivants (à confier à
des techniciens qualifiés):
-
S'assurer que les branchements électriques ont été effectués correctement et que
toutes les bornes sont bien serrées.
-
S'assurer que la tension d'alimentation correspond bien aux données de la
plaque de l'unité, en admettant une tolérance de ± 5%. Dans le cas où la
tension serait sujette à de fréquentes variations, prendre contact avec la
société Generfeu pour définir le choix des protections à adopter.
-
S'assurer de l'absence de fuites de réfrigérant, au besoin en utilisant un produit
de détection des fuites.
-
S'assurer que les raccordements hydrauliques ont été effectués correctement dans
le respect des indications figurant sur les plaques apposées sur l'unité (entrée
d'eau, sortie d'eau, etc.).
-
S'assurer que la pompe n'est pas bloquée.
-
S'assurer que le circuit hydraulique a bien été purgé pour éliminer les éventuels
résidus d'air (à travers le remplissage progressif et l'ouverture des vannes de
purge installées à cet effet).
Attention
Avant la mise en marche, s'assurer que tous les panneaux de
fermeture de l'unité sont bien en place et fixés à l'aide des vis prévues à cet effet.
Pour mettre en marche l'unité, placer l'interrupteur général sur la position OFF
et intervenir ensuite sur le tableau de commande électronique comme indiqué
au chapitre 3.3, selon que l'unité doit fonctionner en modalité rafraîchissement
ou en modalité chauffage.
Attention
Il est recommandé de ne pas couper l'alimentation électrique de
l'unité durant les arrêts de courte durée mais uniquement lors des arrêts prolongés
(durant les mois de non-utilisation). Pour l'arrêt temporaire de l'unité se reporter
aux indications du chapitre 3.3
Attention
Ne jamais arrêter l'unité par l'intermédiaire de l'interrupteur
général: ce dispositif doit être utilisé uniquement pour isoler l'unité du secteur
d'alimentation électrique lorsqu'elle est à l'arrêt.
RG66013481
5
CI-APRÈS SONT INDIQUÉES LES FONCTIONS DU CONTRÔLEUR À
MICROPROCESSEUR DANS LA VERSION DE BASE; POUR LES INSTRUCTIONS
CONCERNANT LE CONTRÔLEUR AVANCÉ FAIRE RÉFÉRENCE AU MANUEL
SPÉCIFIQUE.
5.1
Le tableau de commande de l'unité permet de visualiser et de programmer les paramètres
de fonctionnement de l'unité ainsi que de lire les principales données de fonctionnement.
Il indique en outre la modalité de fonctionnement de l'unité (rafraîchissement ou
chauffage) ainsi que les éventuels déclenchements d'alarme. Sont mémorisées sur la
carte toutes les programmations sauvegardées et activées au rallumage suite à une
coupure de courant ou non.
5.1.1
L'installation de l'accessoire PCDS permet de commander à distance allumage et arrêt;
il permet également de sélectionner le mode de fonctionnement (rafraîchissement -
chauffage) et de disposer d'un témoin d'alarme supplémentaire (grâce au relais de
signal d'alarme intégré au dispositif de contrôle électronique).
L'utilisation du tableau de commande à distance PCD permet d'accéder également à
toutes les fonctions de contrôle électronique présentes sur l'unité.
5.1.2
-
Contrôle de la température de l'eau arrivant à l'évaporateur.
-
Contrôle du dégivrage (uniquement sur TGX H).
-
Contrôle de la vitesse du ventilateur (de série sur TGX H, en option sur TGX).
-
Gestion complète de toutes les alarmes.
-
Raccordement à une ligne sérielle pour les fonctions de supervision/téléassistance.
-
Raccordement à une unité externe depuis lequel il est possible de disposer des
fonctions de contrôle électronique (tableau de commande à distance PCD).
5.1.3
-
Compresseur
-
Ventilateurs
-
Vanne d'inversion de cycle (uniquement sur TGX H);
-
Pompe de circulation d'eau;
-
Résistance antigel (option);
-
Relais de signal d'alarme intégré au système de contrôle électronique (prévu pour
commander un témoin indicateur ou un signal sonore).
5.2
5.2.1
Le moniteur est à 3 chiffres. En condition de fonctionnement normal, la valeur
affichée est la température lue par la sonde "Win" , à savoir la température de l'eau
d'alimentation de l'unité.
La reproduction même partielle de ce manuel est interdite
CONTRÔLEUR À MICROPROCESSEUR

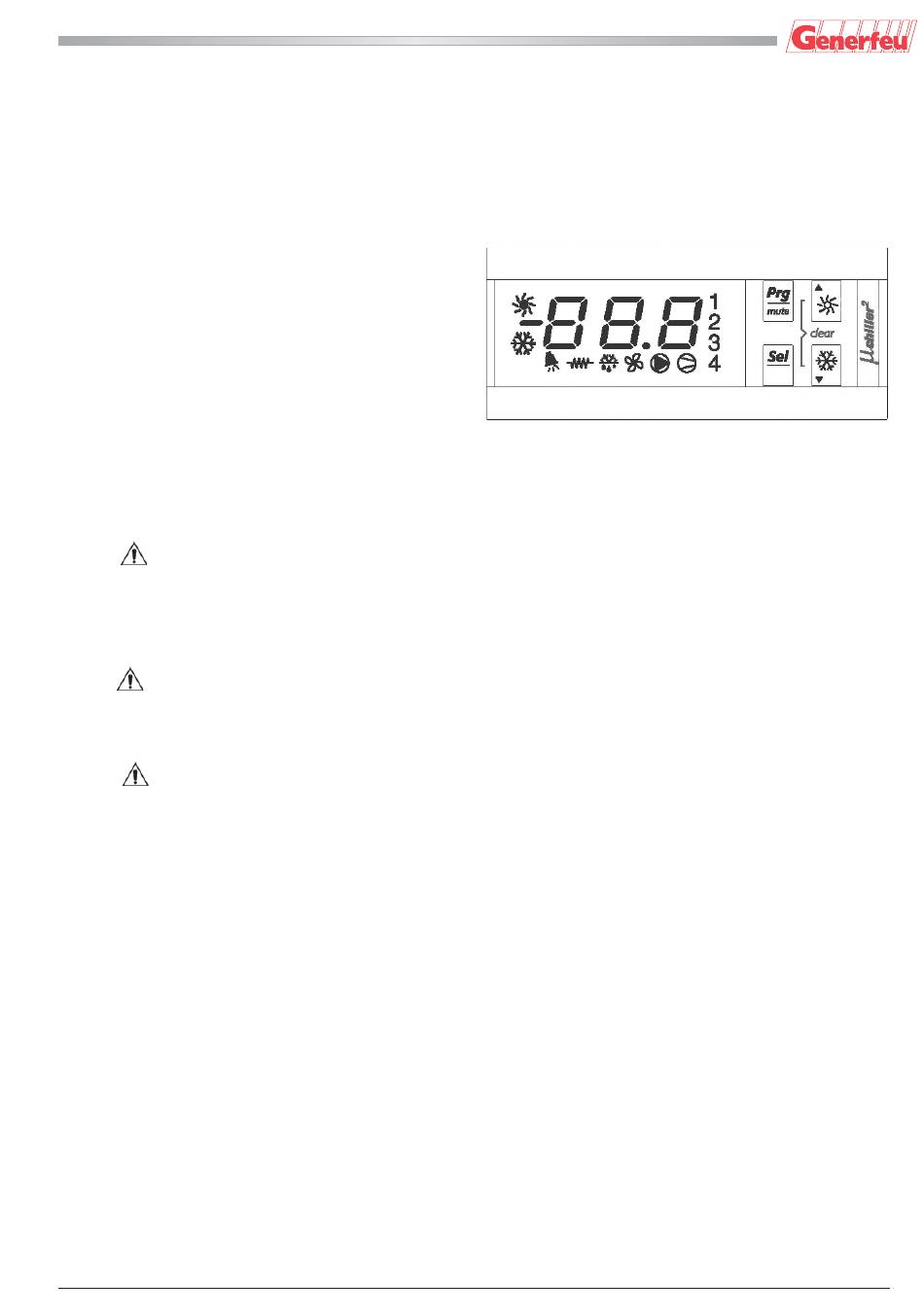

DESCRIPTION DU TABLEAU DE COMMANDE
TABLEAUX DE COMMANDE À DISTANCE (ACCESSOIRES)
FONCTIONS PRINCIPALES
DISPOSITIFS CONTRÔLÉS
UTILISATION DU TABLEAU DE COMMANDE
MONITEUR
27
