Section 12
Vérification des réglages par injection secondaire
142
IEC07000106 V1 FR

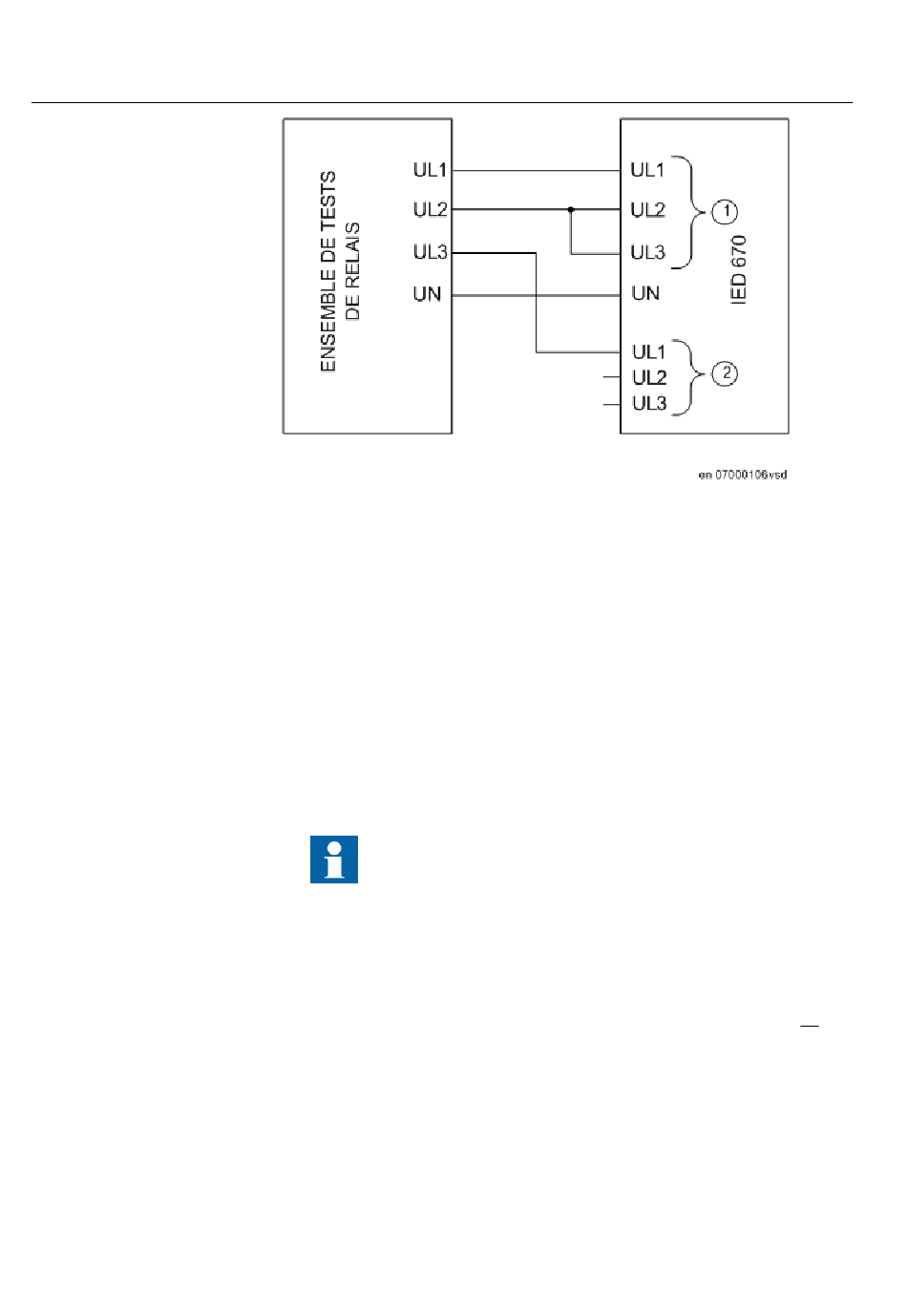

Figure 60:
Connexion de l'ensemble de test à l'IED pour l'essai du niveau
de bloc U1
Où :
1
la tension triphasée group1 (U1) existe
2
la tension triphasée group2 (U2) existe
3.
Diminuer lentement la tension de phase UL1 de l'ensemble de test jusqu'à ce
que le signal START se réinitialise.
4.
Vérifier le niveau de blocage U1 en comparant le niveau de tension à la
soustension de blocage définie U1Low.
5.
Répéter les opérations 2 à 4 pour vérifier U1Low pour les autres phases.
Les connexions à U1 doivent être décalées pour tester une autre
phase. (UL1 vers UL2, UL2 vers UL3, UL3 vers UL1)
Vérification de U2Low
Procédure
1.
Alimenter l'IED conformément aux schéma et figure de raccordement
1MRK511189-UFR B
Manuel d'installation et de mise en service
.61
REC 670
