• Le piastre di base devono essere sostenute da
supporti adatti (sottili strisce di lamiera) per ga-
rantire l'allineamento verticale esatto o il contat-
to della piastra di base col pavimento.
• Il tassello deve essere serrato con una chiave di-
namometrica.
Ogni tassello deve essere serrato con la coppia
!
di serraggio richiesta dal produttore. Con una
coppia di serraggio ridotta non sarà possibile
garantire il sicuro funzionamento del ponte sol-
levatore.
• In base al tipo di tassello, la rondella bombata
poggia in maniera piatta sulla piastra di base se il
tassello è stato serrato con la coppia di serraggio
richiesta. Ciò è indice che la giunzione a tassello
è sicura.
8.1.2 Primo riempimento con olio idraulico
Nel riempire il sistema idraulico, occorre distinguere
tra cilindri già riempiti (provvisti di adesivo "primo ri-
empimento" sul gruppo) e cilindri non riempiti (sen-
za adesivo sul gruppo).
Nei ponti sollevatori con questo adesivo sul gruppo,
è già presente olio idraulico nei cilindri.
Primo riempimento con adesivo
Quantità di olio necessaria: 7 litri (HLP 32)
Nei ponti sollevatori con questo adesivo sul gruppo,
è già presente olio idraulico nei cilindri.
Dopo aver installato e collegato i ponti sollevatori
alla rete elettrica, si può riempire il sistema idrauli-
co.
• Avvitare il tappo di riempimento dell'olio.
• Riempire con olio idraulico (HLP 32). Occorrono
7 litri di HLP 32
• Sollevare il ponte sollevatore di circa 1 m premen-
do il tasto Sollevare. Le slitte di sollevamento pos-
sono sollevarsi sfalsate!
• Agganciare i bracci portanti, inserire i perni e
montare gli anelli di fissaggio.
• Premere il tasto di sollevare e sollevare il ponte
fino al finecorsa superiore.
• Tenere premuto il tasto di sollevamento per altri
60 secondi in modo che l'aria nel circuito possa
fuoriuscire ed equilibrare le slitte tra loro con la
procedura di stramazzo.
OPI-POWER LIFT HF 3000-4000-V3.1-DE-EN-FR-ES-IT
Durante la messa in servizio è possibile un avvia-
!
mento diverso e un forte "movimento a scatti" nel-
la posizione sommitale. Sfiatare prima completa-
mente l'aria che si trova nel sistema.
• Abbassare quindi il ponte sollevatore fino alla po-
sizione più bassa. Premere il tasto e tenerlo pre-
muto fino a quando i bracci portanti sono com-
pletamente in basso.

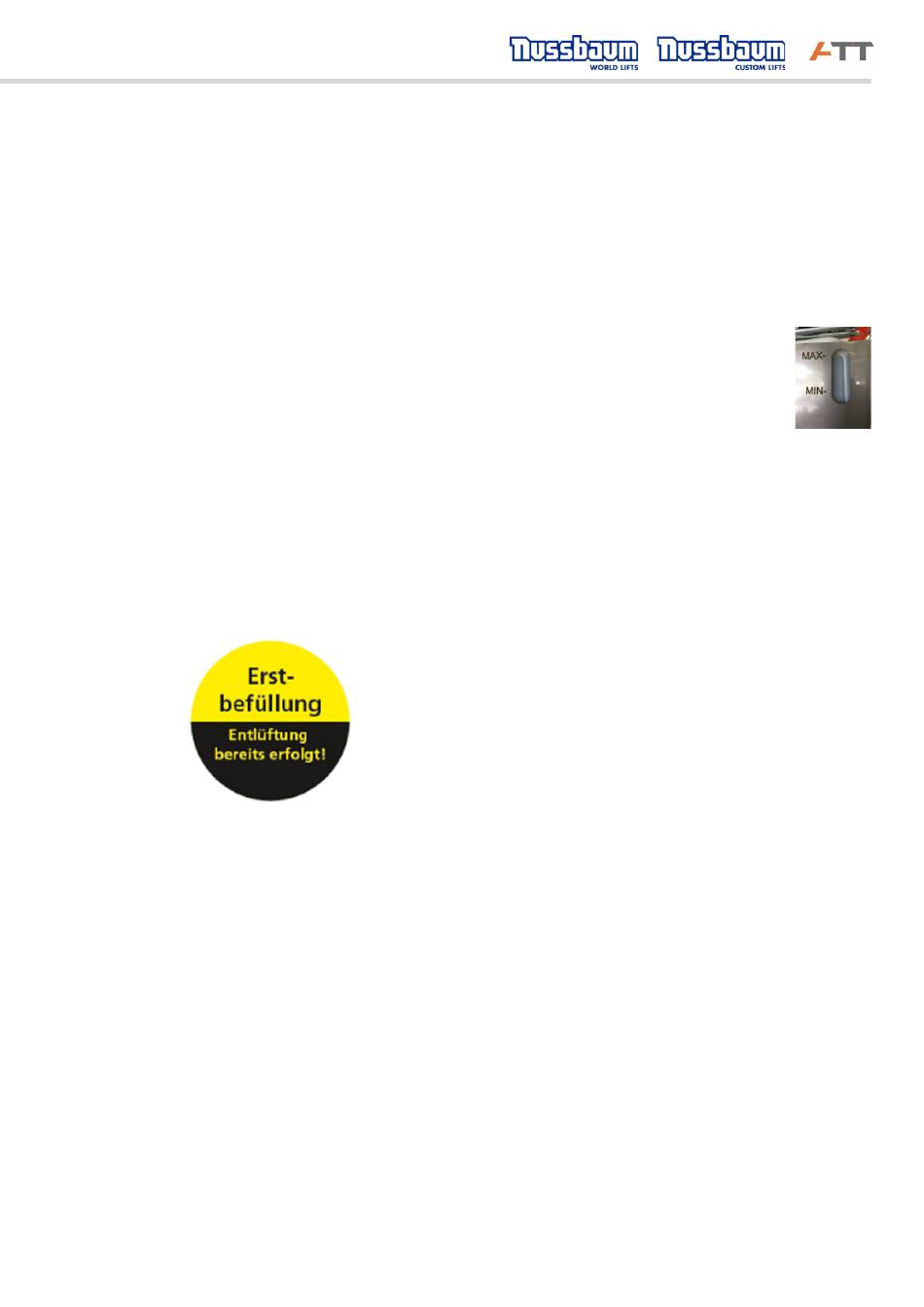

Il livello dell'olio deve trovarsi (con
!
la posizione più bassa del ponte
sollevatore) entro l'indicazione Min/
Max del serbatoio dell'olio.
• Dopo la messa in funzione, è possibile rimuovere
l'adesivo (primo riempimento).
Primo riempimento senza adesivo
Quantità di olio necessaria (HLP 32) per il gruppo, i
tubi flessibili e i cilindri. 11,5 litri di HLP 32
• Dopo aver installato e collegato i ponti sollevatori
alla rete elettrica, si può riempire il sistema idrau-
lico.
• Allentare e rimuovere il coperchio del gruppo.
• Avvitare il tappo di riempimento dell'olio.
• Riempire con olio idraulico (HLP 32). 7 litri di HLP 32
• Sollevare il ponte sollevatore di circa 1 m premen-
do il tasto Sollevare.
Le slitte di sollevamento possono sollevarsi sfalsa-
te!
• Agganciare i bracci portanti e montare gli anelli
di fissaggio.
• Premere il tasto di sollevare e sollevare il ponte
fino al finecorsa superiore.
• Rabboccare il serbatoio con olio idraulico HLP 32.
Ne occorrono ancora circa 4,5 litri.
• Tenere premuto il tasto di sollevamento per altri
60 secondi in modo che l'aria nel circuito possa
fuoriuscire ed equilibrare le slitte tra loro con la
procedura di stramazzo.
Durante la messa in servizio è possibile un avvia-
!
mento diverso e un forte "movimento a scatti"
nella posizione sommitale.
Sfiatare prima completamente l'aria che si trova
nel sistema.
• Abbassare quindi il ponte sollevatore fino alla
posizione più bassa. Premere il tasto sollevare e
tenerlo premuto fino a quando i bracci portanti
sono completamente in basso.
Il livello dell'olio deve trovarsi (con la posizione più
!
bassa del ponte sollevatore) entro l'indicazione
Min/Max del serbatoio dell'olio (vedi foto sopra).
