vue arrière
C
24 Vca

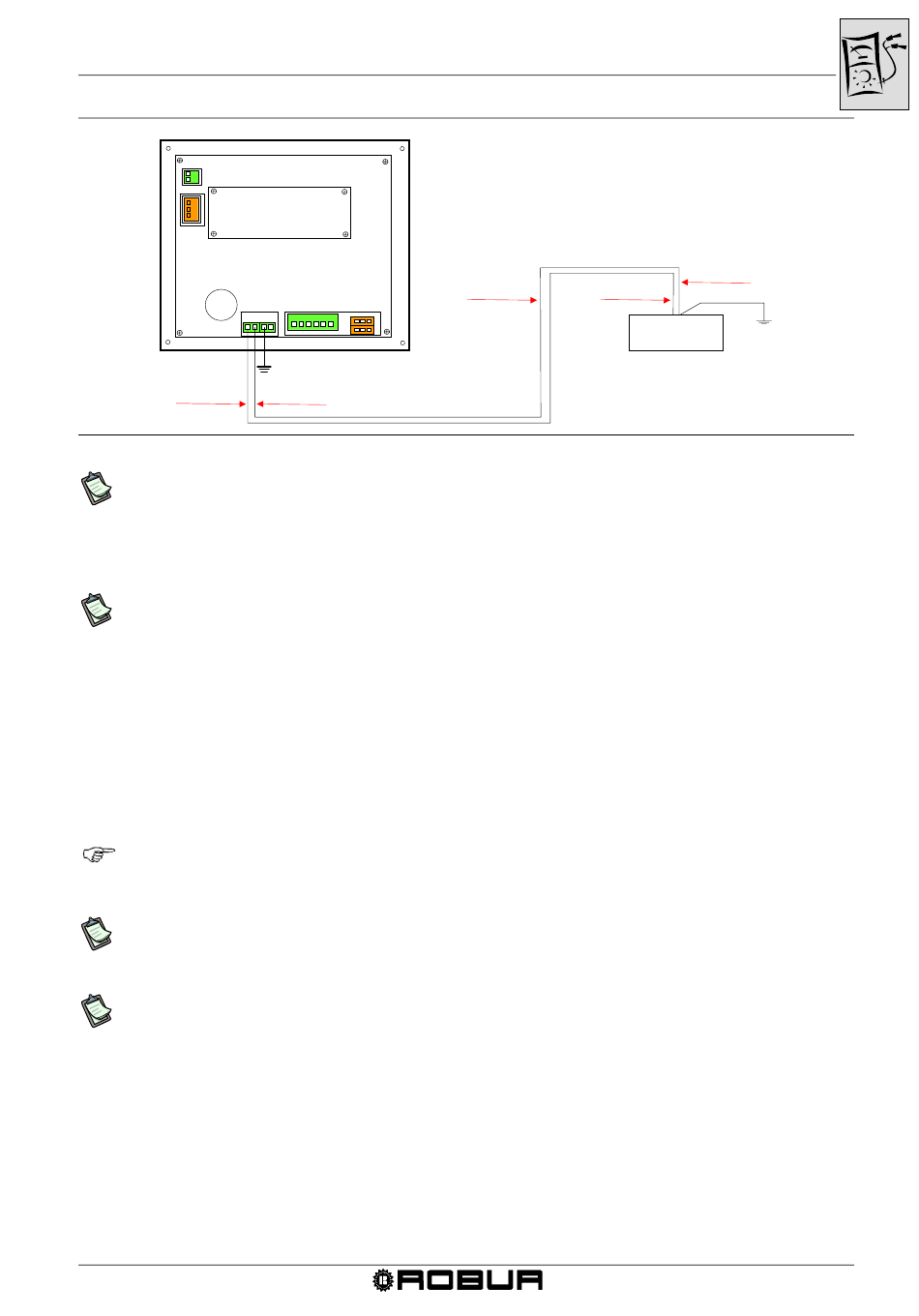

Figure 14 Alimentation électrique du DDC par un transformateur externe installé par l'électricien
Si le câble CAN BUS est déjà relié au DDC (procédure « c » ci-dessous), ne pas
oublier l'œillet (ou les deux œillets) de 4 mm pour le blindage du câble CAN BUS :
utiliser la vis de fixation à côté de la prise CAN BUS (en bas et à droite) pour
bloquer le ou les deux œillets comme le montre la Figure 17 en page 35.
Le DDC est équipé en outre d'une pile tampon qui, en cas d'interruption de
l'alimentation électrique, permet de garder en mémoire les valeurs établies ;
sa durée de vie est d'environ 7 ans, ensuite, il faut la remplacer (s'adresser
au Service Après Vente ROBUR).
b.
Comment raccorder le Tableau de contrôle numérique (DDC) à l'appareil
L'appareil et le DDC communiquent par le réseau CAN BUS Figure 15, en page 34.
Le réseau CAN BUS comprend une série d'éléments (appareils ou DDC), dits nœuds,
reliés les uns aux autres par un câble CAN-BUS et peut comporter au maximum 3 DDC.
Il est possible de connecter sur un même circuit jusqu'à 8 interfaces RB100
(réf. paragraphe 1.2 en page 7).
Les Caractéristiques du câble CAN-BUS sont décrites ci-dessous et présentées
dans le Tableau 8.
Les nœuds sont de deux types : nœuds terminaux et nœuds intermédiaires.
Un DDC ou une RB100 peuvent être installés dans un point quelconque du réseau
CAN BUS : appareil et DDC peuvent être utilisés indifféremment comme nœuds
terminaux ou intermédiaires.
Les nœuds terminaux sont des appareils ou DDC reliés à un seul autre élément.
Les nœuds intermédiaires sont des appareils ou DDC reliés à deux autres
éléments.
Éd 06/2014 – FW version 1 002
DDC
Mise à la terre obligatoire
0 Vca
Chapitre ÉLECTRICIEN CHARGÉ DE L'INSTALLATION
câblages réalisés par l'installateur
0 Vca
24 Vca
0 Vca
DDCTR
230/24 Vca
33
