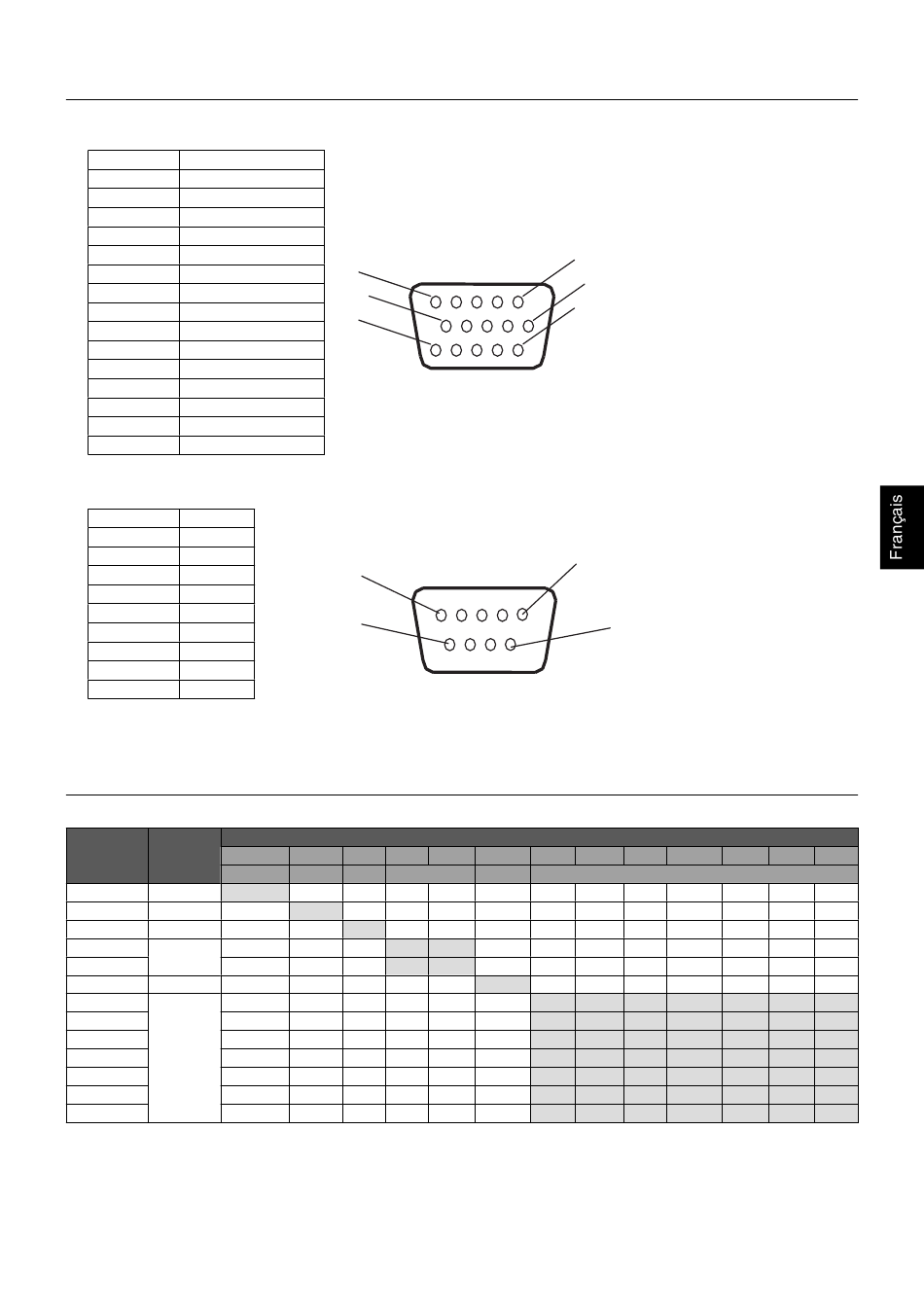

Brochage

1) Entrées multiples analogiques (MiniDsub15 broches) : VGA, Y/Pb/Pr
N° de broche Nom
1 Rouge, Y/Pb/Pr_Pr
2 Vert, Y/Pb/Pr_Y
3 Bleu, Y/Pb/Pr_Pb
4 GND
5 DDC-GND
6 Rouge-GND
7 Vert-GND
8 Bleu-GND
9 +5 V (DDC)
10 GND
11 NC
12 DDC-SDA
13 H-SYNC
14 V-SYNC
15 DDC-SCL
2) Entrée/sortie RS-232C
N° de broche Nom
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Matrice PIP (Picture In Picture)

Connexion DPORT DPORT
principale
DisplayPort DVI DisplayPort
DPORT DPORT DisplayPort DisplayPort
DVI DVI DVI-D DVI-D
HDMI HDMI HDMI HDMI
VGA VGA
D-Sub D-Sub
Y/Pb/Pr Y/Pb/Pr
OPTION OPTION SLOT2 SLOT2
VIDEO VIDEO
S-VIDEO S-VIDEO
SCART SCART
Y/Pb/Pr2 Y/Pb/Pr2 SLOT3 SLOT3
RGB/HV RGB/HV
HDMI2 HDMI2
HDMI3 HDMI3
Mini D-SUB 15 broches (côté moniteur)
5
10
15
D-SUB 9 broches (côté moniteur)
1
6
DVI DVI HDMI HDMI VGA VGA Y/Pb/Pr
DVI-D HDMI HDMI D-Sub D-Sub
Non Non Oui Oui Oui Oui Oui Oui
Oui Oui Non Non Oui Oui Oui Oui
Oui Oui Oui Oui Non Non Oui Oui
Oui Oui Oui Oui Oui Oui Non Non
Oui Oui Oui Oui Oui Oui Non Non
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
1
6
11
5
Sous-image
Y/Pb/Pr OPTION OPTION VIDEO VIDEO S-VIDEO S-VIDEO SCART
SLOT2 SLOT2
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Oui Oui Oui Oui Oui Oui Oui Oui
Non Non Oui Oui Oui Oui Oui Oui
Non Non Oui Oui Oui Oui Oui Oui
Oui Oui Non Non Oui Oui Oui Oui
Oui Oui Oui Oui Non Non Non Non
Oui Oui Oui Oui Non Non Non Non
Oui Oui Oui Oui Non Non Non Non
Oui Oui Oui Oui Non Non Non Non
Oui Oui Oui Oui Non Non Non Non
Oui Oui Oui Oui Non Non Non Non
Oui Oui Oui Oui Non Non Non Non
