Projection du plafond vers l'avant
PA500U
Projection du bureau vers l'avant
Projection du plafond vers l'avant
REMARQUE*
: l'écart de déplacement horizontal de l'objectif est de 0,15 H avec une image projetée de 150" avec l'objectif
1
NP13ZL.

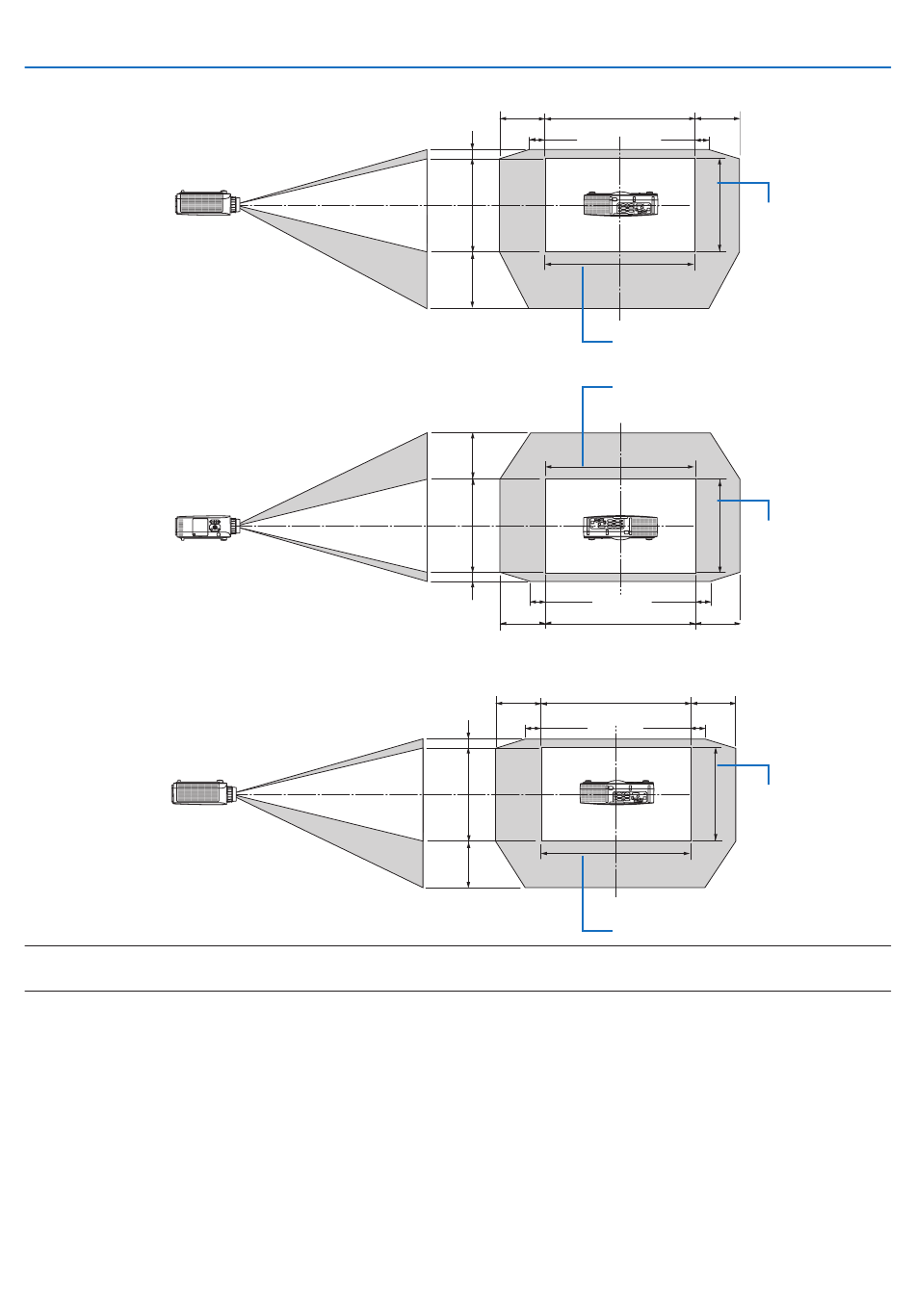

Exemple : pour la projection sur un écran de 150"
Cette section est illustrée par des exemple des modèles PA600X/PA500X.
• La description suivante s'applique aux modèles PA550W et PA500U (16:10). Pour calculer, utiliser les dimensions
d'écran et la valeur maximale de déplacement de l'objectif pour les modèles PA550W et PA500U.
Selon les tableaux des tailles et dimensions d'écrans (→ page 204), H = 323,1 cm, V = 201,9 cm.
Etendue d'ajustement dans le sens vertical : l'image projetée peut être bougée vers le haut 0,6 × 201,9 cm = 121 cm,
vers le bas 0,1 × 201,9 cm = 20 cm (lorsque l'objectif est à sa position centrale). Pour une installation plafond vers
l'avant, les chiffres ci-dessus se trouvent inversés.
Etendue d'ajustement dans le sens horizontal : l'image projetée peut être bougée vers la gauche 0,3 × 323,1 cm =
97 cm, vers la droite 0,3 × 323,1 cm = 97 cm.
* Les chiffres diffèrent de quelques % puisque le calcul est approximatif.
0,3H
0,1H
0,1V
1V
0,6V
0,5V
1V
0,1V
0,1H
0,3H*
1
0,3H*
1
0,1H
0,1V
1V
0,5V
206
0,3H
1H
0,1H
Hauteur de l'image
projetée
Largeur de l'image projetée
Largeur de l'image projetée
Hauteur de l'image
projetée
0,1H
0,3H*
1H
1
1H
0,3H*
1
0,1H
Hauteur de l'image
projetée
Largeur de l'image projetée
