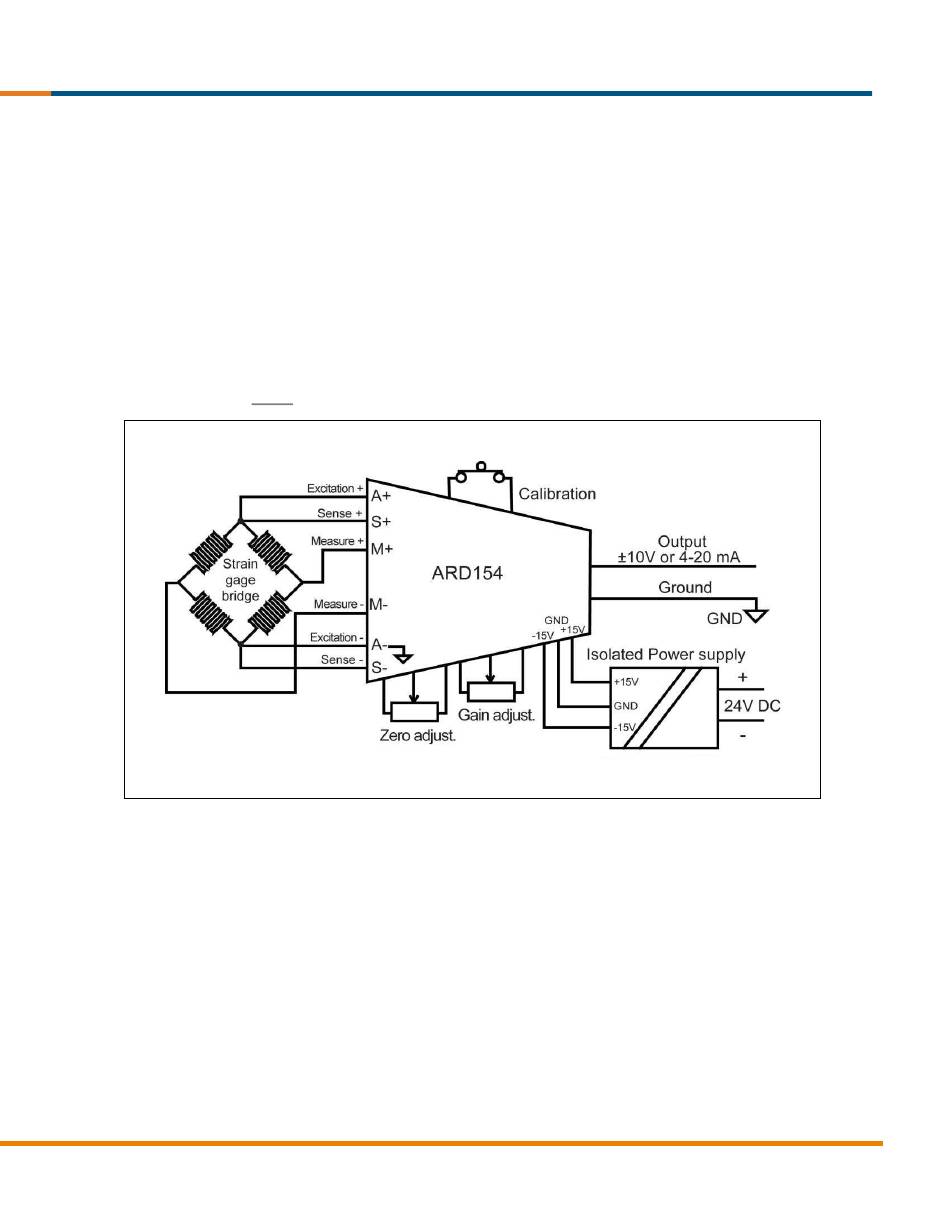

5. CABLAGE CAPTEUR 6 FILS

Avec régulation à distance de l'alimentation du pont
Branchements : S+ doit être relié à A+ au niveau du capteur.
S- doit être relié à A- au niveau du capteur.
Le blindage du câble doit être relié à A- ou à GND de la sortie analogique.
Nota : A- et GND sont déjà relié dans le module.
Blindage du câble sur A- ou GND
