Sommaire des Matières pour Shure ULX

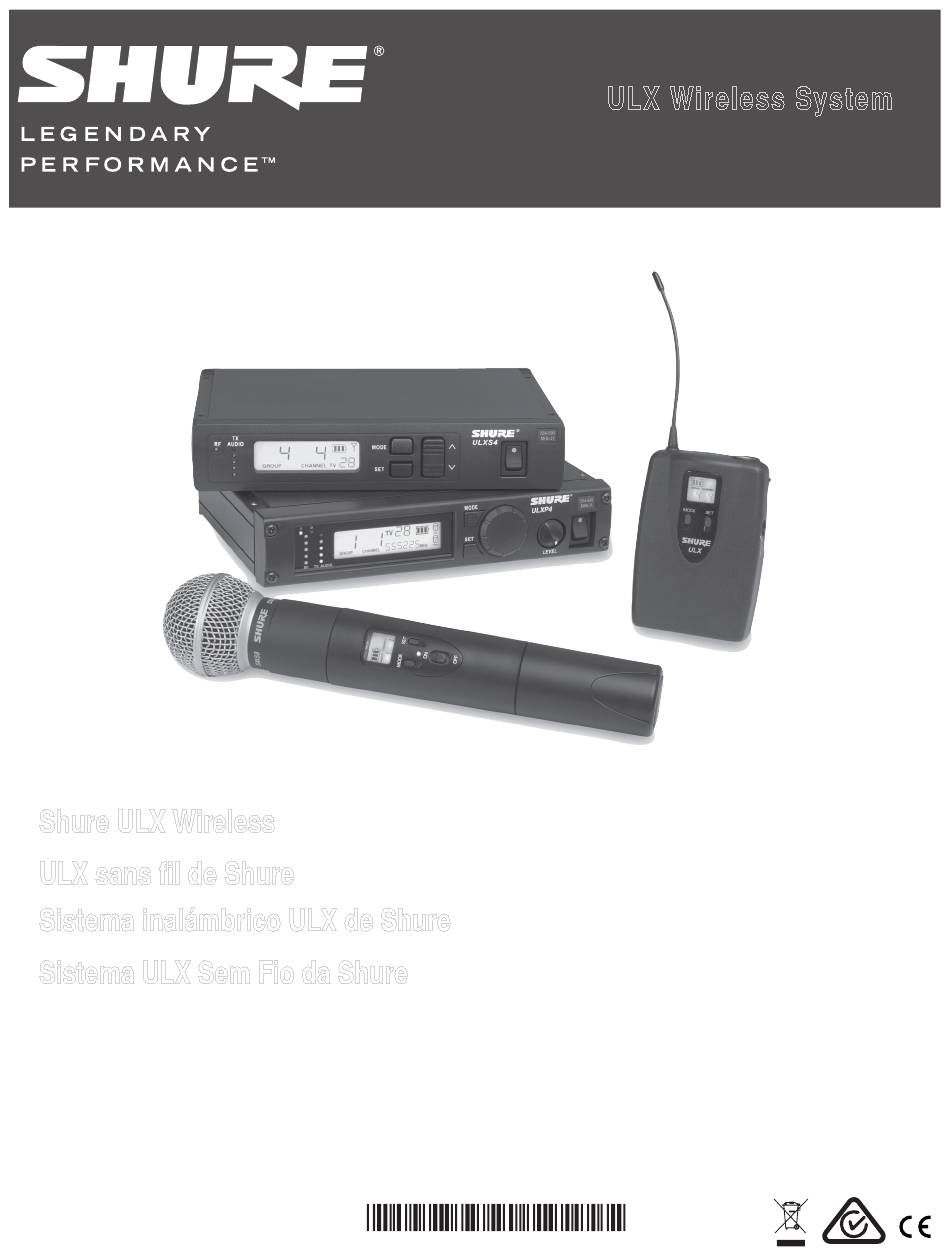

- Page 1 ULX Wireless System Shure ULX Wireless ULX sans fil de Shure Sistema inalámbrico ULX de Shure Sistema ULX Sem Fio da Shure ©2014 Shure Incorporated 27A15788 (Rev. 4)
-
Page 2: Composants Du Système Ulx
• Utiliser le câble d'antenne coaxial à faible perte UA825 ou UA850 pour plusieurs récepteurs Shure (ou n'importe quel câble à faible perte de 50 ohms, tel que le RG-8U). Visiter www.shure.com pour de plus amples renseignements sur les ac- cessoires d'antenne sans fil. -
Page 3: Installation En Rack
9 V courants sont indiquées ci-dessous. Remarque : L'autonomie restante de la pile varie en fonction du Pour des informations détaillées sur les performances type de pile. des piles, contacter le service clientèle Shure. Recommandé : • Lithium (16 heures) Témoin de pile •... -
Page 4: Système Unique
Visiter www.shure.com pour obtenir IMPORTANT : laisser le premier émetteur sous tension pendant la configura- une liste des groupes et des canaux qui devraient ne pas présenter de parasites dans une ville ou... -
Page 5: Témoins De Communication Sans Fil
Témoins de communication sans fil Témoin RF Témoin d'antenne Indique une activité sans fil sur le canal sélectionné. Ce témoin indique quelle antenne reçoit le signal le Ne concerne que les modèles vendus aux États-Unis. plus fort de l'émetteur. Affiche le canal de télévision occupé par la fréquence sélectionnée. -
Page 6: Gain De L'émetteur
Gain de l'émetteur Verrouillage du récepteur (ULXP4 seulement) Pour une qualité audio optimale, régler le gain de l'émetteur de façon à ce que seules les LED TX AUDIO vertes et jaunes clignotent. (L'allumage occasionnel de Cette fonction empêche tout changement accidentel des réglages. la DEL rouge est acceptable.) Vert = nominal... -
Page 7: Dépannage
Dépannage Pas d'alimentation : Pas de son : Vérifier les connexions d'alimentation et de pile ainsi que la Si les témoins d'antenne et de pile n'apparaissent pas sur le ré- tension. Vérifier l'interrupteur d'alimentation de l'émetteur. cepteur, cela indique qu'il ne reçoit pas de signal de l'émetteur. S'assurer que l'émetteur et le récepteur sont réglés sur le même groupe et sur le même canal. -
Page 8: Schéma De Câblage
La licence d’utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la clas- Représentant agréé européen : sification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence Shure Europe GmbH sélectionnée. -
Page 9: Caractéristiques
Caractéristiques ULXS4, ULXP4 Entrée de l'émetteur Gamme de fréquences porteuses HF 470,000–865,000 MHz Connecteur Dimensions varie suivant la région Connecteur mâle miniature à 4 broches (TA4M) Plage de fonctionnement 43 x 214 x 163 mms (1,72 x 8,56 x 6,52 po), H ULXS4 Configuration 100 m (300 pi) typique... - Page 26 ULX FREQUENCIES FOR EUROPEAN COUNTRIES ULX-G3E 470 - 506 MHz, max. 30 mW ULX R4 784–820 MHz max. 30 mW Country Code Frequency Range Country Code: Frequency Range Code de Pays Gamme de frequences Code de Pays: Gamme de frequences...
- Page 29 ULX SYSTEM COMPATIBILITY GUIDE FOR FREQUENCY BAND X7 (925 - 937.5 MHz) Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8 Group 9 CHANNEL more freqs. more freqs. more freqs. more freqs. more freqs.
