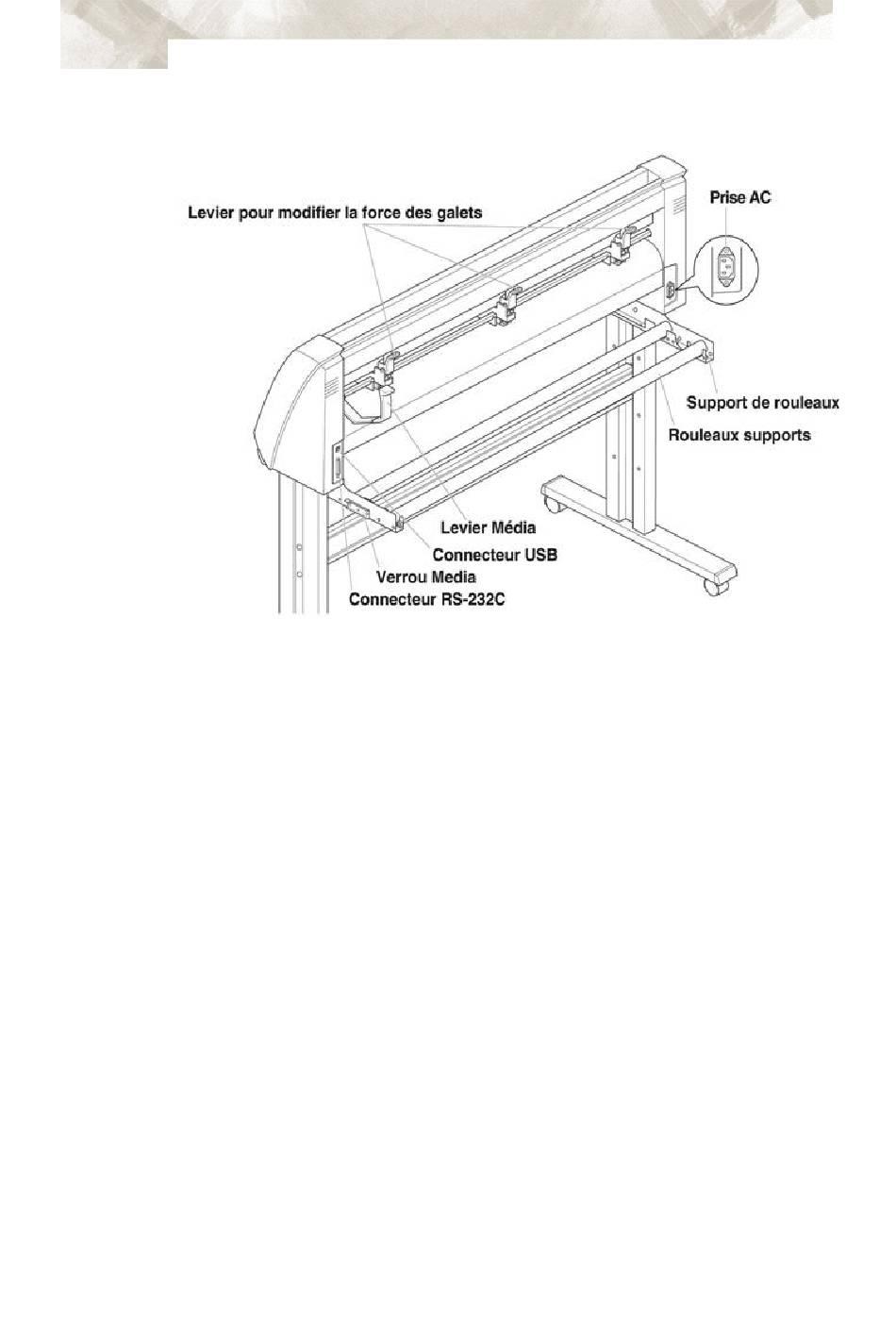

Vue arrière
Levier Média
Levier pour modifier la force des galets
Prise AC
Support de rouleaux
Rouleaux supports
Verrou Média
Connecteur USB
Connecteur RS-232C
Utilisé pour lever ou baisser les galets pendant le chargement
ou le déchargement de la matière.
Utilisé pour basculer entre les deux forces de pression des
galets (forte et faible)
Prise pour connecter le câble d'alimentation.
Utilisé pour supporter le rouleau de matière et assurer sa
rotation.
Un rouleau de matière est placé sur ces rouleaux.
Utilisé pour prévenir toute rotation des rouleaux supports
lorsqu'un rouleau de matière est chargé dessus. Le verrou
assure un bon déroulement de la matière hors de son rouleau.
Utilisé pour connecter le traceur à l'ordinateur avec un câble
USB.
Utilisé pour connecter le traceur à l'ordinateur avec un câble
série RS-232C.
