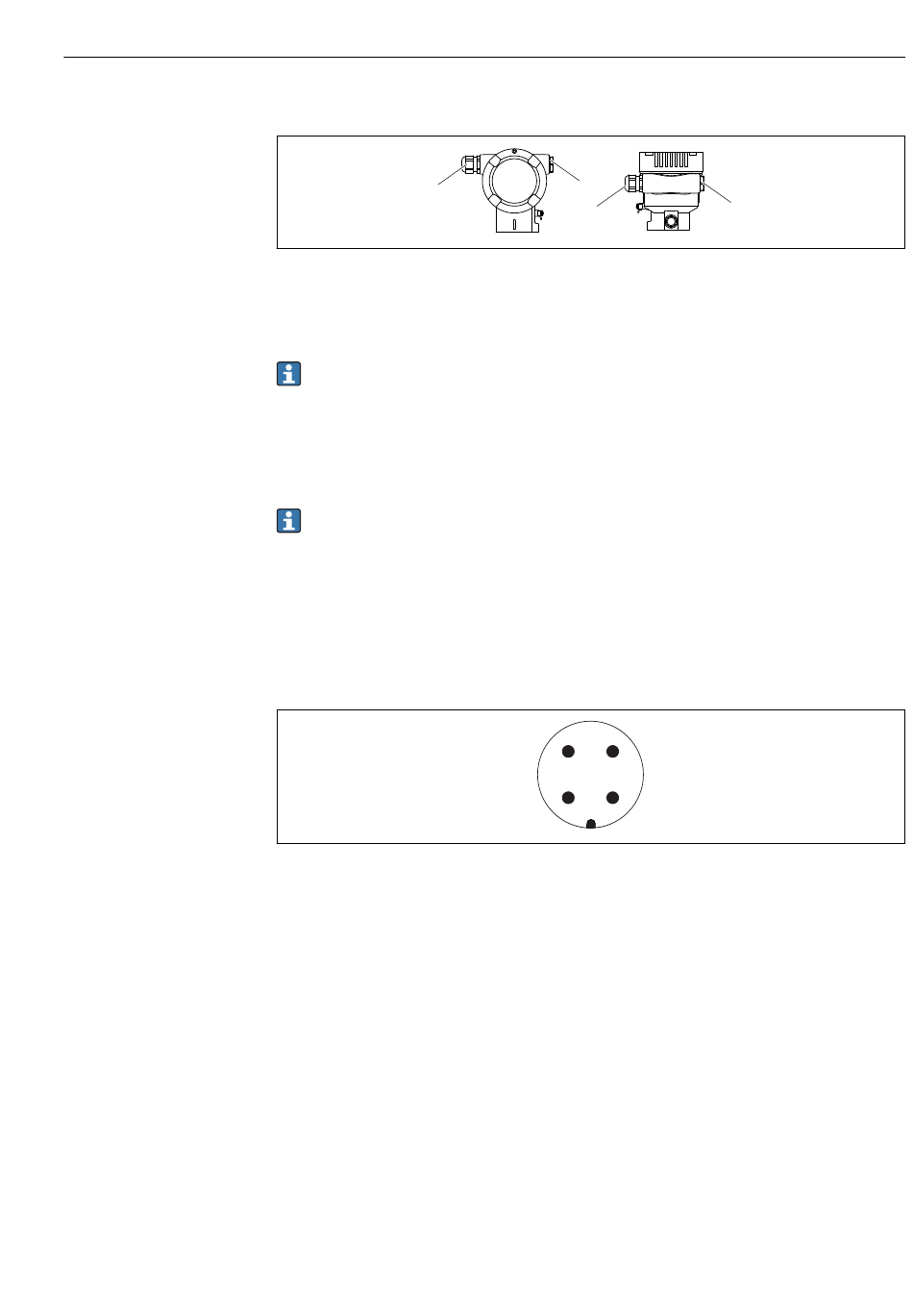

6.2.9 Entrées de câble
1
1 Entrée de câble
2 Bouchon aveugle
Le type d' e ntrée de câble dépend de la version d' a ppareil commandée.
Toujours poser les câbles de raccordement vers le bas, afin qu' a ucune humidité ne
puisse pénétrer dans le compartiment de raccordement.
Si nécessaire, créer une boucle d' é gouttement ou utiliser un capot de protection
climatique.
6.2.10

Connecteurs d'appareil disponibles

Pour les versions d' a ppareils avec connecteur, il n' e st pas nécessaire d' o uvrir le boîtier
pour établir la connexion.
Utiliser les joints fournis pour empêcher la pénétration d' h umidité dans l' a ppareil.
Appareils de mesure avec version à câble
En préparation.
Appareils de mesure avec connecteur M12
1 Signal +
2 Libre
3 Signal -
4 Terre
2
1
4 3
1 2
Raccordement électrique
2
A0038156
A0011175
27
