Connexion Des Câbles Du Serveur Au Serveur Sun Fire X4140; Emplacements Des Connecteurs - Sun Microsystems Fire X4140 Guide D'installation

Connexion des câbles du serveur au
serveur Sun Fire X4140
Connectez les câbles, comme décrit dans les sections suivantes.
« Câbles du réseau Ethernet », page 36
■
« Port de gestion série », page 36
■
« Port de gestion du réseau SP », page 37
■
« Câbles d'alimentation secteur », page 37
■
« Port vidéo VGA », page 38
■
« Ports USB », page 38
■
Remarque - Une fois les câbles connectés au serveur, veillez à ce que le serveur
entre et sorte correctement du rack sans coincer ni endommager les câbles. Reportez-
vous à la section
fixation des câbles », page

Emplacements des connecteurs

La
FIGURE 2-14

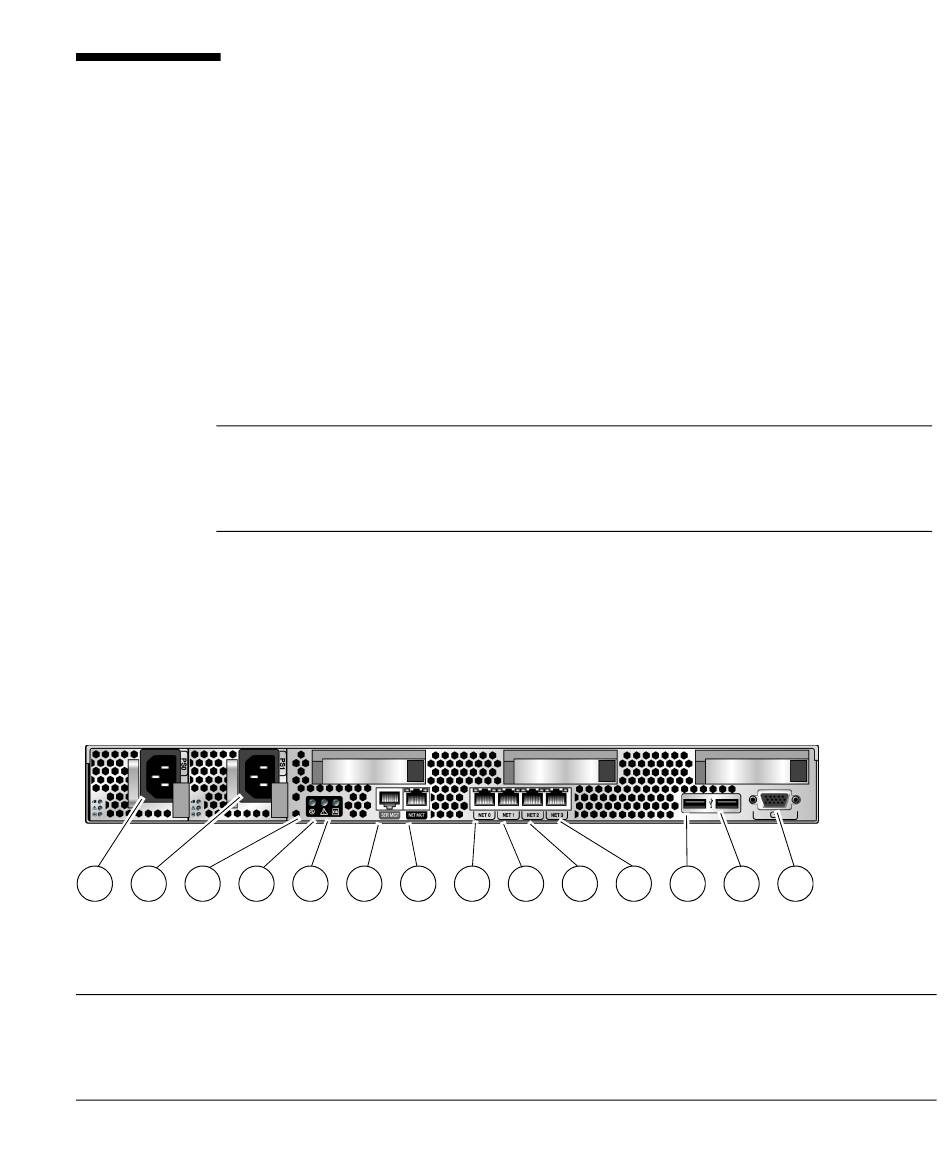

Dispositifs situés sur le panneau arrière du Sun Fire X4140
FIGURE 2-14
1 2 3 4
Légende de la figure
1 Alimentation 0
2 Alimentation 1
3 Bouton du localisateur DEL
4 DEL de demande d'intervention
« Vérification du fonctionnement des glissières et du module de
34.
illustre les connecteurs situés sur le panneau arrière du serveur.
5 6 7 8 9
10 11 12
8 NET0
9 NET1
10 NET2
11 NET3
Chapitre 2 Montage du serveur dans un rack
13 14
35
