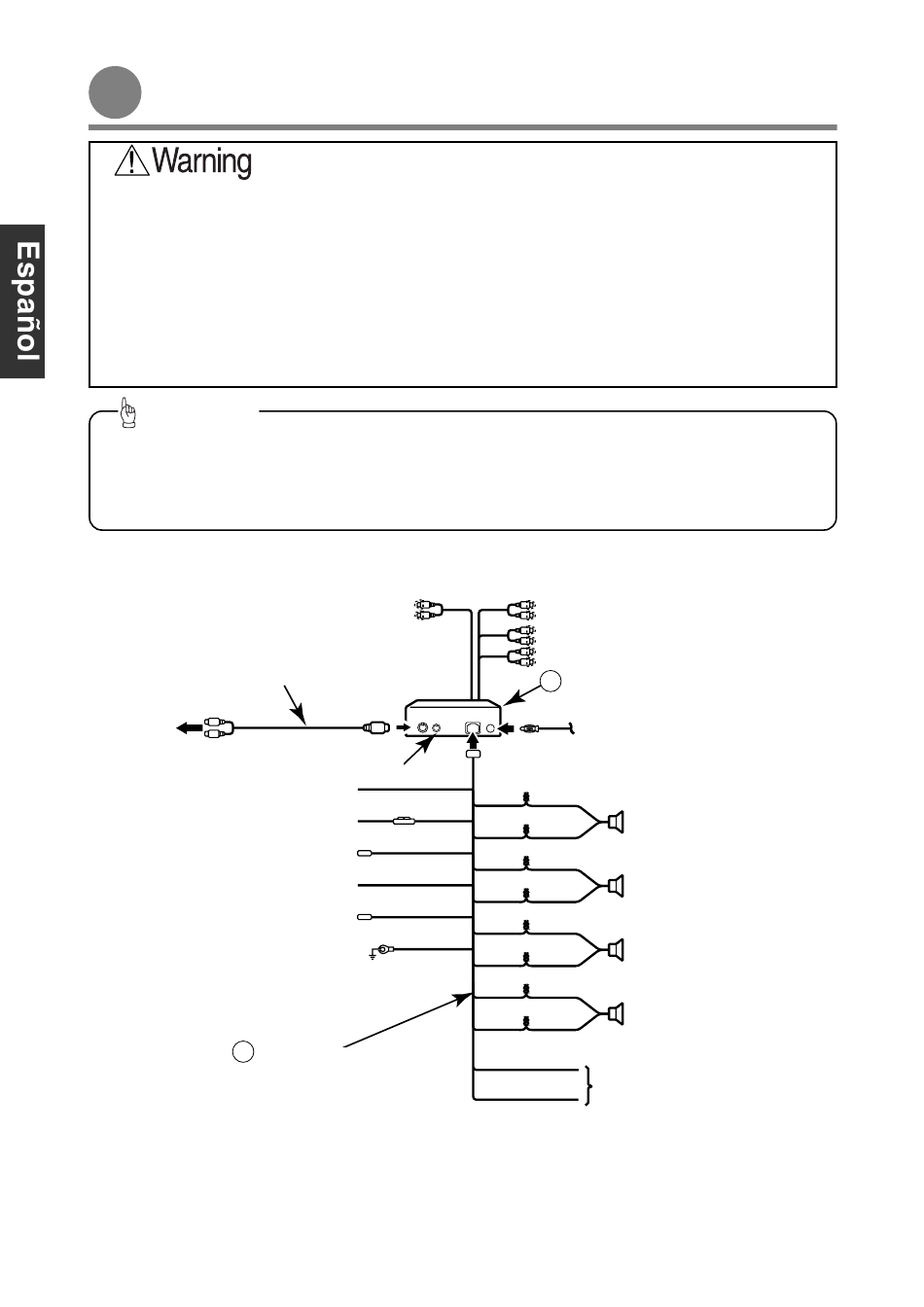

Ejemplo de cone
Ejemplo de cone
• • Nunca corte el aislante en el cable de alimentación ni lo utilice para accionar otro equipo. Si se excede
la capacidad nominal de corriente del cable de alimentación, podría producirse un incendio o
descargas eléctricas.
• • Se deben asegurar los cables con cinta o algún método de seguridad similar para evitar obstrucciones
mientras maneja. Si se dañan o enredan cerca de componentes como el volante, palanca de cambios
o pedal de freno, podrían producirse accidentes.
• • Si quita el extremo del cable para conectar a otro cable, asegúrese de enrollar cinta de PVC o un
método aislante de cables similar alrededor de la conexión para aislarla. Si no se aísla la conexión, se
podría producir un incendio o accidentes.
Consejo
• • Instale y conecte todas las unidades periféricas antes de conectarlas a la unidad principal.
• • No quite ninguno de los tapones protectores (RCA, etc.) a menos que estén en uso.
• • Asegúrese de enrollar los cables de conexión con cinta (cinta de PVC) para aislarlos.
• • Ajuste el nivel de entrada del amplificador externo.
1) CD7000 + PRODUCTO EXTERNO (REPRODUCTOR DE MP3, REPRODUCTOR DE MD, etc.)
AUX105
(se vende por separado)
VERS LES
LATERAL IZQUIERDO
CONNECTEURS DE
SORTIE RCA D'UN
APPAREIL
LATERAL DERECHO
EXTÉRIEUR
HACIA ACC(Fuente de alimentación)
HACIA LA BATERÍA + 12V(Suministro permanente)
HACIA EL RELÉ DE LA ANTENA ELÉCTRICA (Suministro)
HACIA EL INTERRUPTOR DE LA LUZ DELANTERA
HACIA EL CONDUCTOR DEL ENCENDIDO DEL EQUIPO
EXTERNO (Suministro)
2
xión del sistema
xión del sistema
SIN CONEXIÓN(No quite el tapón)
SIN CONEXIÓN
Rojo
Amarillo
Azul
Naranja/Blanco
(Iluminación (+))
Azul/Blanco
Negro
HACIA CONEXIÓN A TIERRA
Cable de interconexión
(Conector de energía y parlante)
SIN CONEXIÓN(No quite el tapón)
SIN CONEXIÓN(No quite el tapón)
SIN CONEXIÓN(No quite el tapón)
1 Unidad principal
ENCHUFE DE LA ANTENA
16P
Blanco
Blanco/Negro
Gris
Gris/Negro
Verde
Verde/Negro
Púrpura
Púrpura/Negro
Marrón
HACIA EL CONTROL REMOTO DE LA DIRECCIÓN
Marrón/Negro
- 8 -
PARLANTES DELANTEROS
PARLANTES TRASEROS
