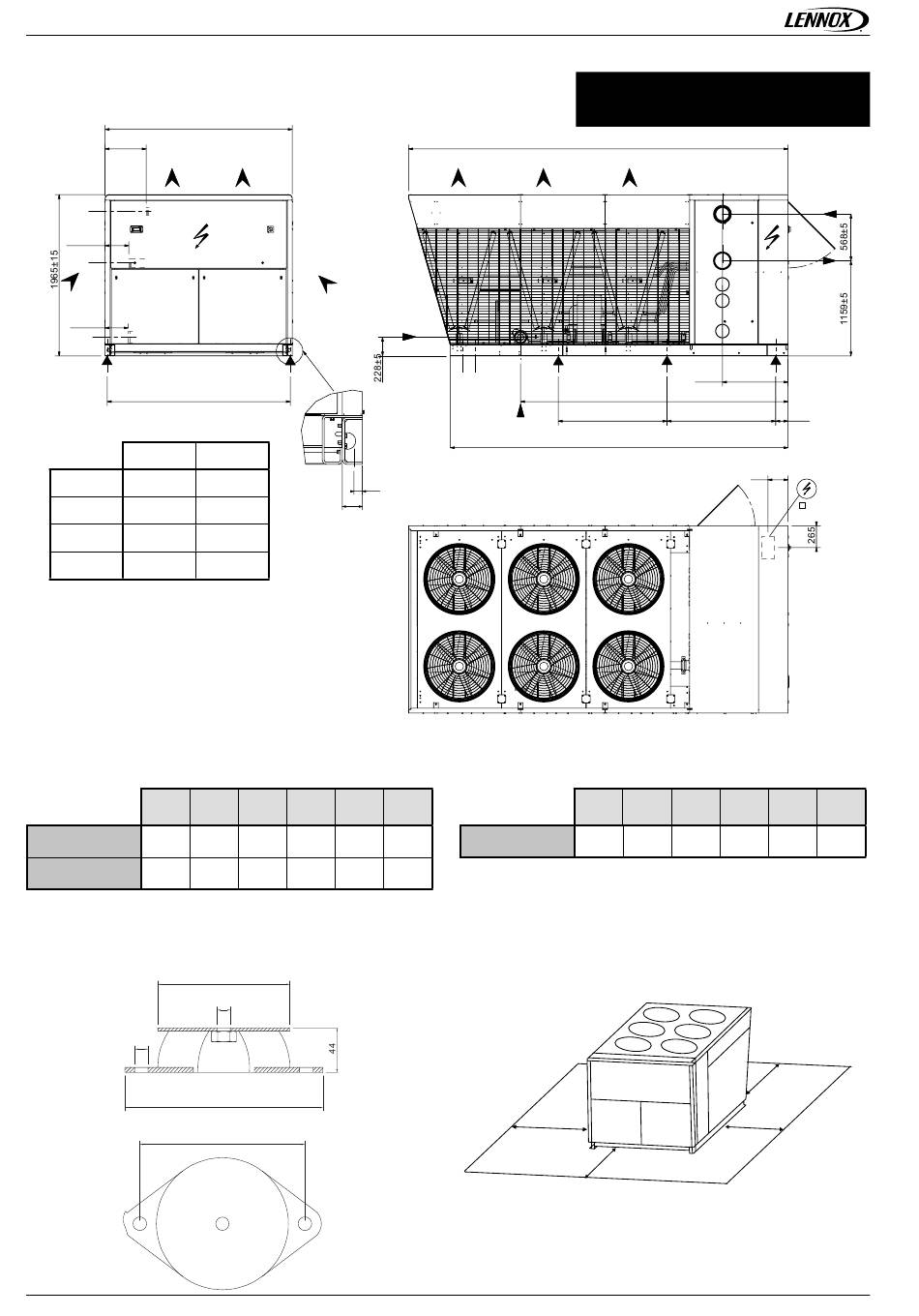

DIMENSIONS
2280±15
A
B
B(MH)
A (MH)
G1->G3
2230±5
A (mm)
In 1 266
In 2 281
Out -
Out (MH) -
LÉGENDE :
IN1 : Entrée d'eau - Groupe sans module hydraulique
IN2 : Entrée d'eau - Groupe avec module hydraulique
OUT : Sortie d'eau
OUT (MH) : Sortie d'eau - Groupe avec module
hydraulique
RÉPARTITION DE LA CHARGE
(Kg – Poids en service avec module hydraulique pompe double)
G1
NAC 340
552
NAC 380
564
PLOTS ANTIVIBRATILES (OPTION)
Ø 14,5
• 34 •
D1->D3
B (mm)
-
25
60
-
136
122
G2 G3 D1 D2
552 552 552 552
564 564 564 564
Ø 200
Ø M18
280
240
In2 (5'')
G3/D3
In2 (5'')
D3
NAH 340
552
564
Lennox recommande la répartition des charges décrite ci-dessus.
DÉGAGEMENTS
Proscrire tout obstacle au-dessus de la machine.
2 m.
NAC 340 / 380
NAH 340
4623±15
G2/D2
800±5
3259±5
1325 1325
4114±5
245
G1 G2 G3 D1
902 902 - 902
1,5 m.
1,5 m.
