JOINT DE PORTE

ISi le joint de la porte avant doit être remplacé,
on doit utiliser un joint d'étanchéité de 7/8 po
de diamètre. Un adhésif pour joints haute
température approprié est exigé. Contactez
votre détaillant Hampton (Part # 846-570)

ENTRETIEN

DE LA VITRE
Laissez refroidir le poêle complètement, avant
de nettoyer la vitre. Ne nettoyez pas la vitre
lorsqu'elle est chaude. Utilisez des nettoyants
spécifiquement conçus pour nettoyer ce type
de vitre. N'utilisez aucun nettoyant abrasif.

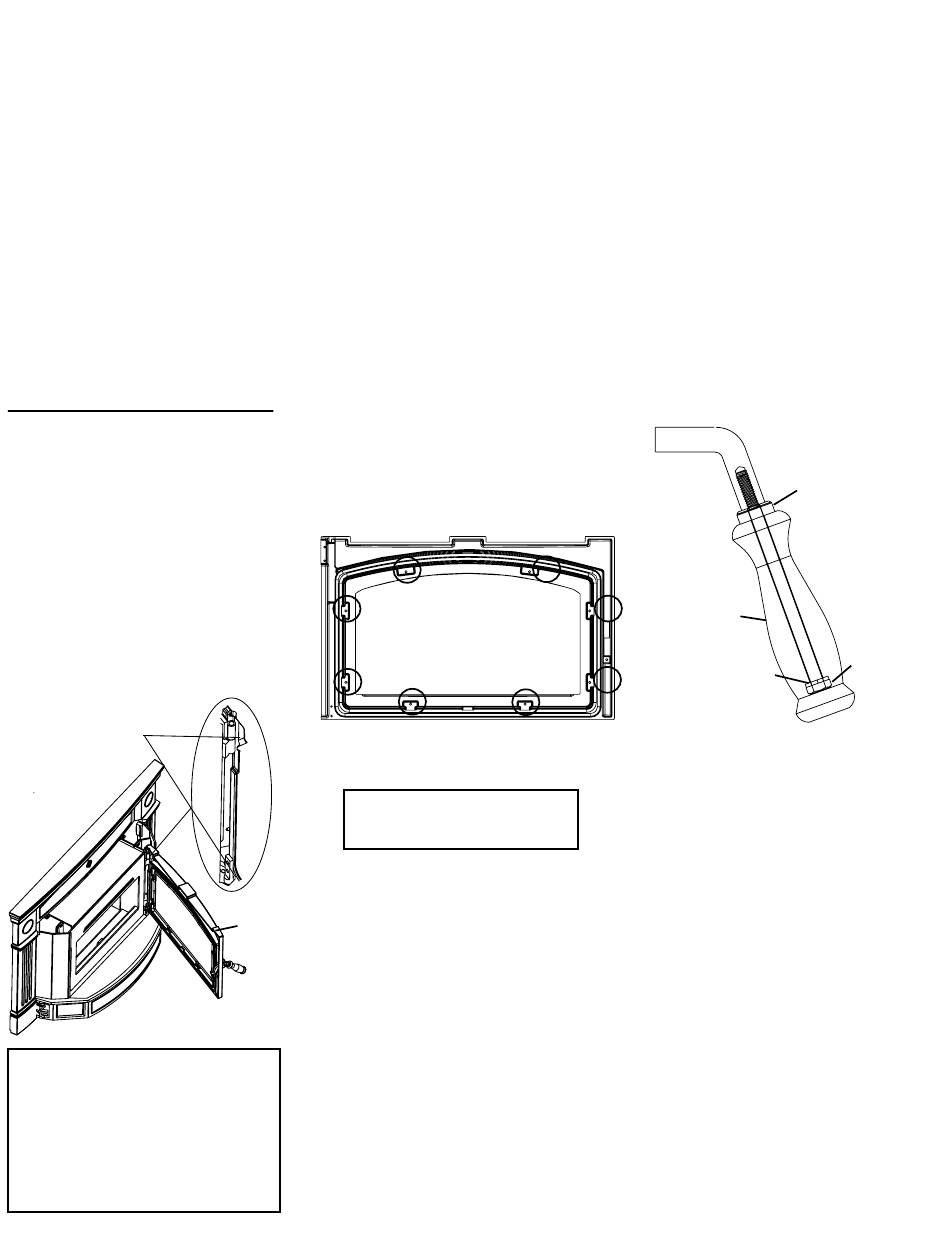

RETRAIT DE LA
PORTE
Veuillez manipuler les pièces émaillées
avec soin pour ne pas endommager le fini.
1) Retirer la garniture supérieure en la soul-
evant.
2) Enlever le dessus du manteau.
3) Ouvrir la porte et la soulever pour la sortir
des charnières.
Retirer la porte avec soin pour éviter
qu'elle tombe sur le garde-cendres et
l'endommage.
Hinges
REMARQUE SUR
L'INSTALLATION DE LA PORTE
Après avoir remis la porte en
place, l'ouvrir doucement pour en
vérifier le dégagement du côté droit.
Si elle est trop serrée ou si elle frotte,
desserrer les écrous 7/16, régler le
dégagement et resserrer le boulon.
REMPLACEMENT
DE LA VITRE
1) Retirez la porte du foyer.
2) Pour remplacer la vitre, retirez les 8 vis
encerclées au schéma ci-dessous.
3) Soulevez le cadre de fixation de la vitre et
retirez la vitre avec soin.
4) Installez une vitre neuve dans la porte, en
veillant à ce que les joints de vitre scellent
adéquatement le poêle.
5) Réinstallez le cadre de fixation de la vitre, en
veillant à ce que le cadre appuie sur le joint
et non sur la vitre.
6) Fixez en place le cadre de fixation de la vitre
avec les 8 vis. Serrez juste assez, mais pas
trop pour ne pas casser la
7) Réinstallez la porte sur le foyer.
Éviter tout impact sur les portes
vitrées. Ne pas les cogner ni les
fermer violemment.
Door
Retirez 8 vis.
entretien
REMPLACEMENT DE
POIGNÉE DE PORTE
1) Pour retirer la poignée, dévisser le boulon
à tête hexagonale à l'aide d'une douille
7/16 po.
2) Ajuster la nouvelle poignée à la tige mobile
et la maintenir en place.
Pour remplacer la poignée:
a) Glisser la rondelle d'arrêt sur le boulon
à tête hexagonale.
b) Insérer le boulon dans la poignée.
c) Y ajouter une rondelle d'espacement.
d) Visser la poignée au loquet.
Spacer
Handle
Lock
Washer
AVERTISSEMENT : Faire un feu sans être
averti ou sans lire l'information qui est con-
tenue dans la présente section peut entraîner
des dommages sérieux et irréversibles à vo-
tre appareil et risque d'annuler votre garantie.
Hampton HI300 |
|
23
Hex Head
Bolt
