Utilisation des accessoires
Identification d'un câble
En ayant vérifié que l'antenne est synchronisée avec le récepteur, procédez à la localisation du câble devant être identifié.
Placez l'antenne sur chacun des câbles suspectés en vérifiant la bonne orientation, à savoir la flèche de l'antenne orientée dans
la direction opposée à l'émetteur.
Notez la force du signal sur chaque câble et également la flèche qui est allumée. Le câble cible aura le signal le plus fort et aura
la flèche verte vers l'avant.
Amélioration de la méthode de bouclage pour l'identification de câble à l'aide du signal SD
Comme décrit précédemment, une méthode plus fiable de bouclage du signal sur le câble est possible si le câble est hors
service. Cette méthode peut être encore améliorée à l'aide du signal SD.
Méthode :
Raccordez l'émetteur comme indiqué sur le dessin ci-dessous, avec les conducteurs shuntés à l'extrémité. Réglez l'émetteur sur
SD EUR ou SD USA et réalisez une réinitialisation SD comme décrit ci-dessus.
Au niveau de l'emplacement d'intérêt, maintenez l'antenne sur chacun des câbles, un à la fois. Déplacez l'antenne le long du
câble en conservant la flèche de l'antenne orientée vers l'avant. Sur le câble incorrect, le niveau du signal sera faible et stable.
Sur le câble cible correct, le signal augmentera puis diminuera en fonction de la torsion dans le câble. De même, sur le câble
cible, au niveau d'autres max., les flèches orientées vers l'avant passeront vers l'arrière.
Page 66 sur 68
AVERTISSEMENT
L'antenne d'identification est un outil utile pour pré-identifier les câbles plus facilement. Toutefois,
elle ne devrait pas être utilisée comme identification effective avant d'avoir à couper un câble inutilisé.
Toujours suivre les procédures de votre société lors de la coupe de câbles inutilisés ou isolés.

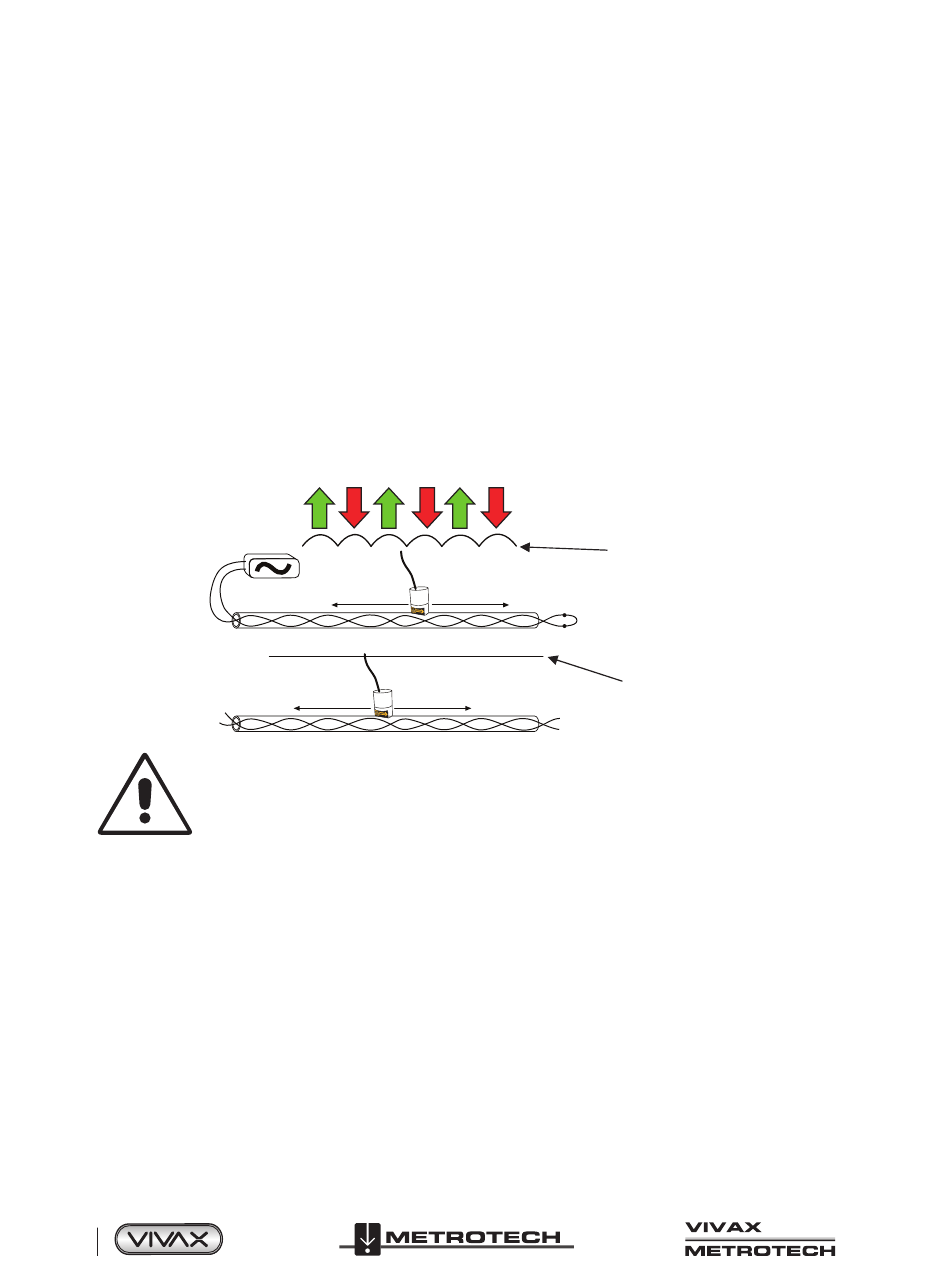

Réponse du signal
de la ligne cible
Réponse plate du
câble qui n'est pas
un câble cible
™
